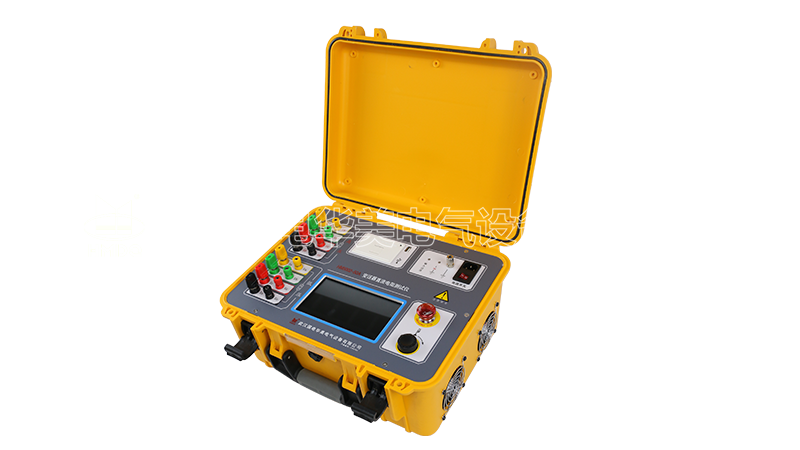

HM5002-50A 三回路變壓器直流電阻測試儀

產品簡介

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要，我公司研制了針對YN聯接繞組的HM5002-50A三回路變壓器直流電阻測試儀。該儀器實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，所需時間僅為傳統方法的1/3。

功能特點

儀器輸出電流大且自動選擇電流操作簡便
三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡率
既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便
具有完善的保護電路，可靠性強
內置日歷時鐘、500組數據存儲、調閱、打印功能
可以設置電阻的相序、分接位置等打印信息
工業塑殼機箱，重量輕，便于攜帶
具有音響放電報警，放電指示清晰，減少誤操作

技術參數

輸出電流	自動選擇電流（最大50A）
量程范圍	0～100Ω
準確度	±（0.2%+2個字）
最小分辨率	0.1μΩ
工作溫度	-20～40℃
環境濕度	≤80%RH，無結露
工作電源	AC220V±10%，50Hz±1Hz
體積	400340195mm³

參考標準

DL/T 845.3-2004

說明書 檢測報告
