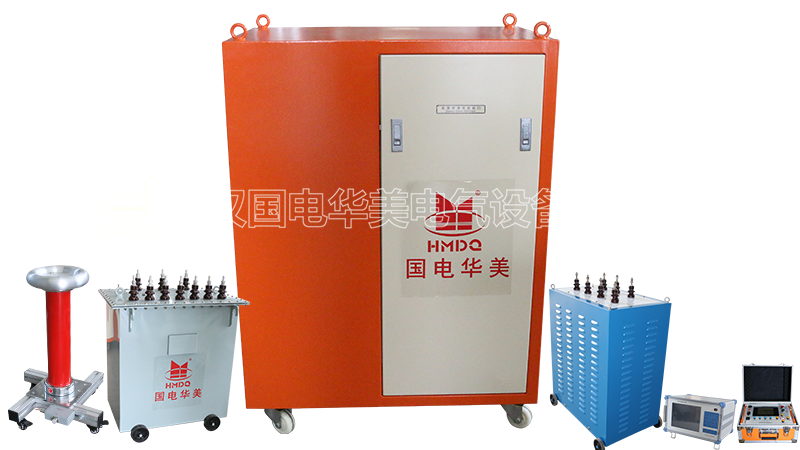

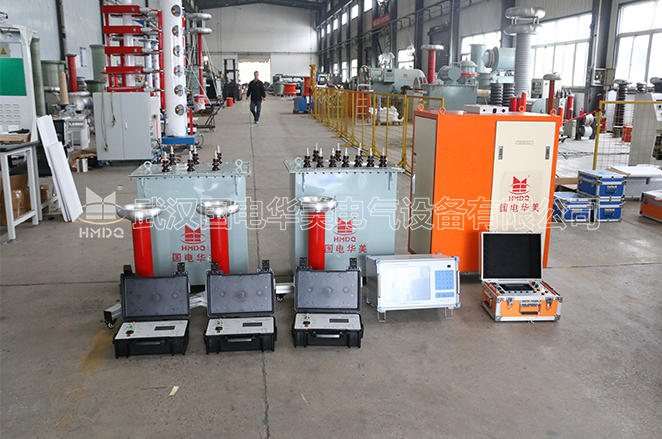

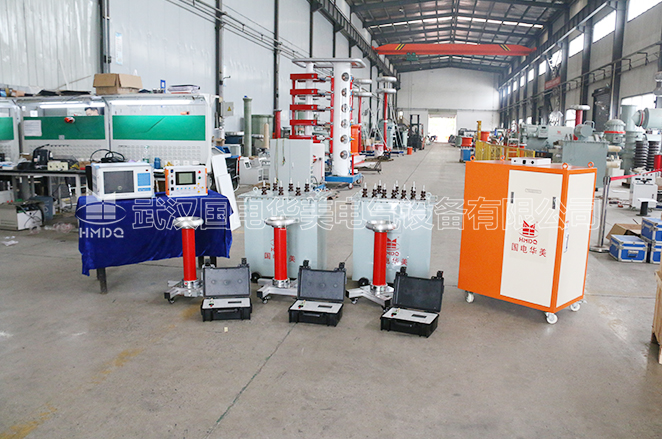

HMYDIW 感應耐壓無局放試驗裝置

產品簡介

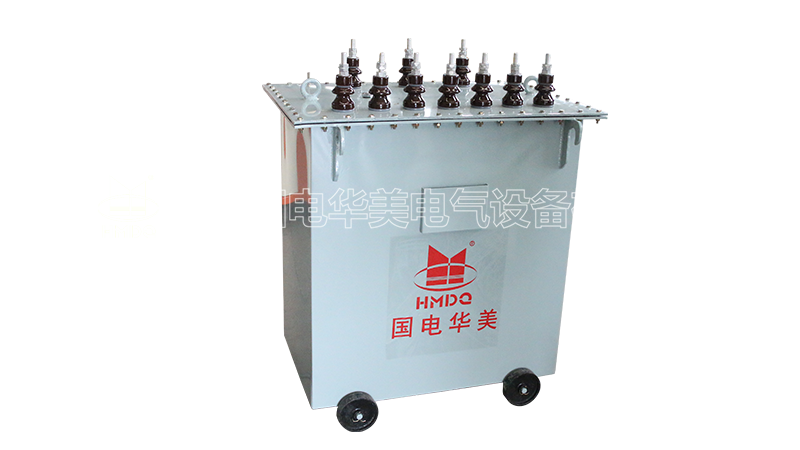

無局放感應耐壓試驗裝置可用于所有電氣設備的交流耐壓試驗和局部放電試驗。利用勵磁變壓器激發串聯或并聯諧振回路，通過調節變頻電源的輸出頻率，使得回路中的電抗器電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓?；蛲ㄟ^中間變壓器直接輸出至變壓器初級進行感應耐壓試驗。

功能特點

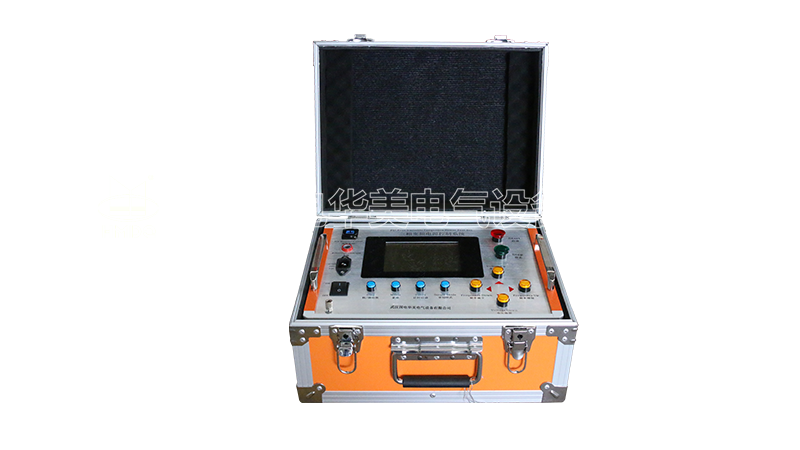

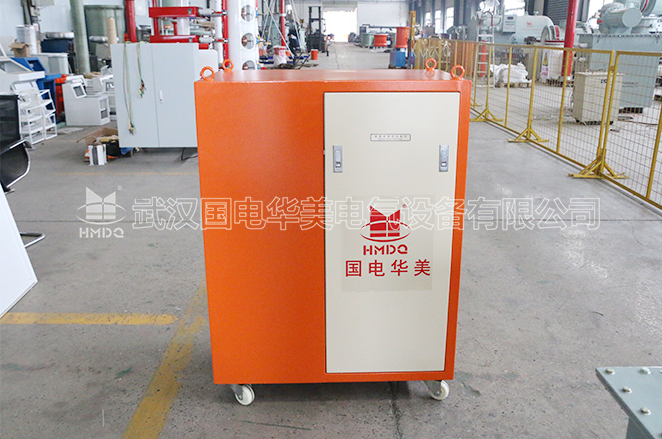

1.變頻源
（1）試驗的等效性好。本裝置輸出即為正弦波，波形失真度小。波形畸變率
（2）采用光纖方式控制，徹底將高壓和低壓控制回路隔離。
（3）體積小、重量輕、搬運靈活、非常適合現場使用。
（4）操作簡潔方便、接線簡單，能夠提高工作效率50%（相對于發電機組方式）。
（5）安全可靠，本裝置內集合了多種保護。包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即斷開試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全。
（6）裝置中的信號源由專用芯片產生，采用微機控制，輸出頻率穩定性高，可以到達0.01Hz。
（7）變頻輸出電壓由TI公司的高速微機控制，輸出電壓的不穩定度

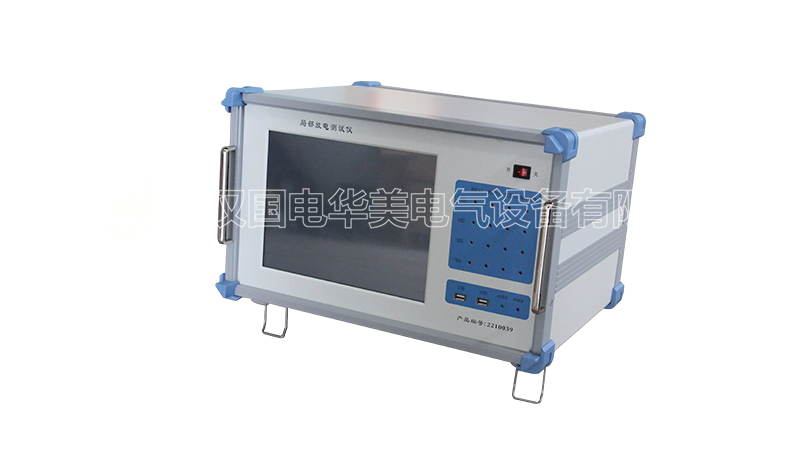

2.局放儀
（1）采用獨特的數字信號處理方法，抗干擾能力強。
（2）多種波形分析、記錄手段幫助判斷放電性質。
（3）試驗數據自動記錄和處理，生成圖文并茂的測試數據。
（4）儀器采用進口器件，穩定可靠，故障率低

技術參數

額定輸入電壓：單相交流220V±10%，50Hz；
額定輸出功率：5kW(可定制）
頻率調節范圍：20～300Hz；
頻率調節精度：0.1Hz；
頻率穩定度：0.01Hz；
滿負載下連續工作時間：60分鐘；
輸出波形：標準正弦波；
輸出電壓波形畸變率:≤1%；
輸出電壓不穩定度：≤1%；
變頻柜重量：28kg；
噪音水平：＜75dB。

參考標準

GB/T 16927-1997，GB 1094-85
