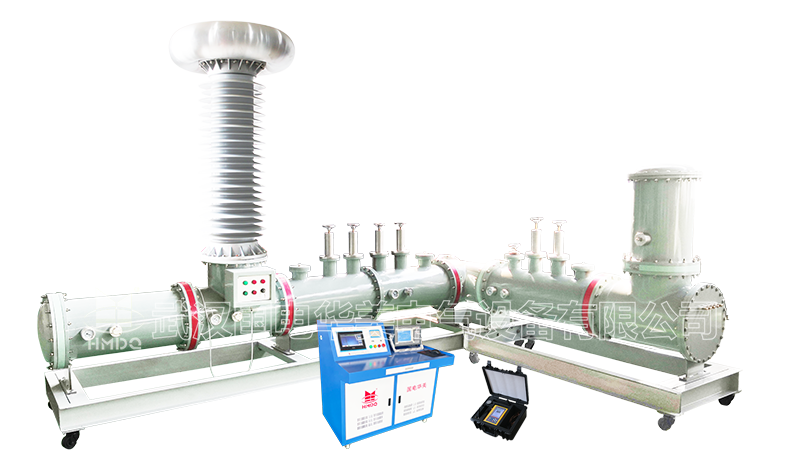

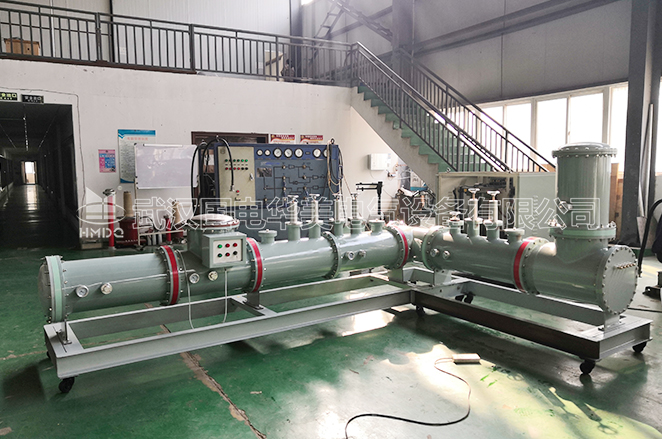

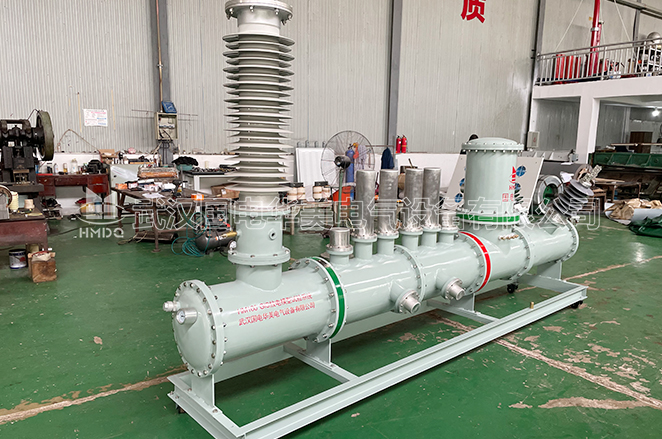

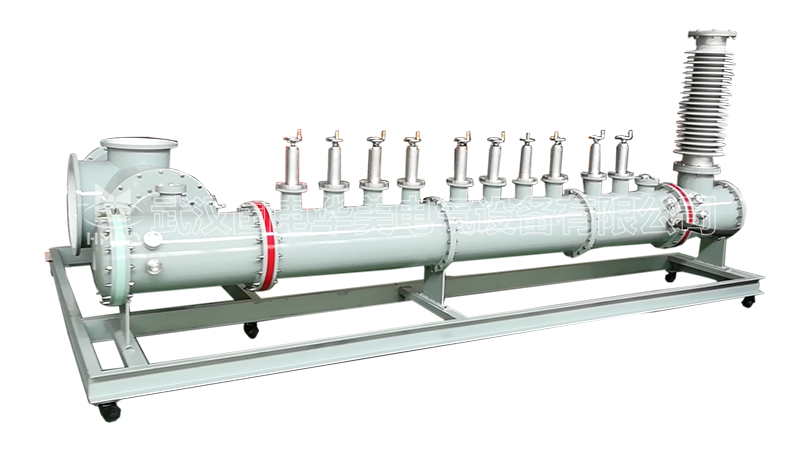

HM160 GIS局部放電故障模擬試驗裝置

別名：GIS局部放電信號發生裝置，GIS絕緣缺陷模擬實驗裝置

產品簡介

HM160 GIS無局放故障模擬試驗裝置用于模擬GIS內部各種放電現象，適用于GIS局放帶電檢測的試驗研究、儀器考核。

功能特點

真實性好：按實體GIS設計，真實模擬GIS內部的各種局放故障。
整體性好：升壓變壓器及耦合電容等高壓設備內置于GIS。
故障模擬：可模擬GIS尖端、懸浮、氣隙、顆粒、沿面等放電類型，多種放電可復合產生。
放電可控：可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。
檢測多樣化：可為脈沖電流、特高頻、超聲波、高頻、SF6氣體分析等技術檢測提供試驗平臺。
計量傳遞：內建脈沖電流法相關耦合、校驗單元，可同步檢測。
穩定性好：各放電模塊可重復使用，放電特征穩定。
操作便捷：各類故障的產生及消失，可在裝置外直接調控。
盆子多樣化：盆式絕緣子設有全屏蔽、裸盆、澆注口等多種型式。
可視化：內置紅外視頻探頭，方便觀察內部狀態，捕捉放電視頻。
傳感器內置：內置特高頻傳感器，方便與被檢儀器進行比對。

技術參數

電壓等級：110～500kV；
局放量：≤1pC；
調節方式：手動、電動；
耦合電容量：50pF；
放電模擬：尖端5～800pC，顆粒0.1～10pC，懸浮100～20000pC，氣隙10～1000pC，沿面10～1000pC。

參考標準

DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86
