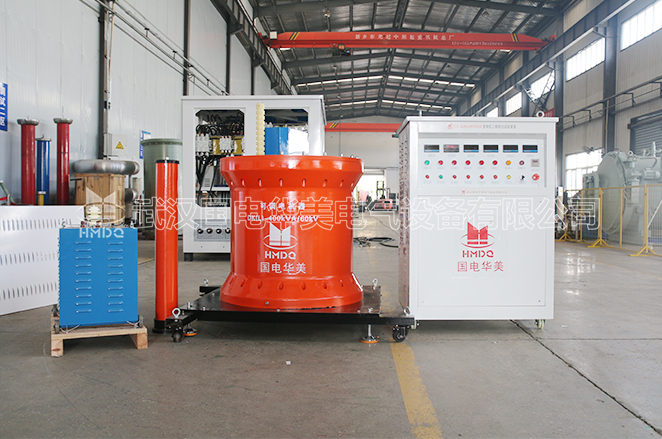

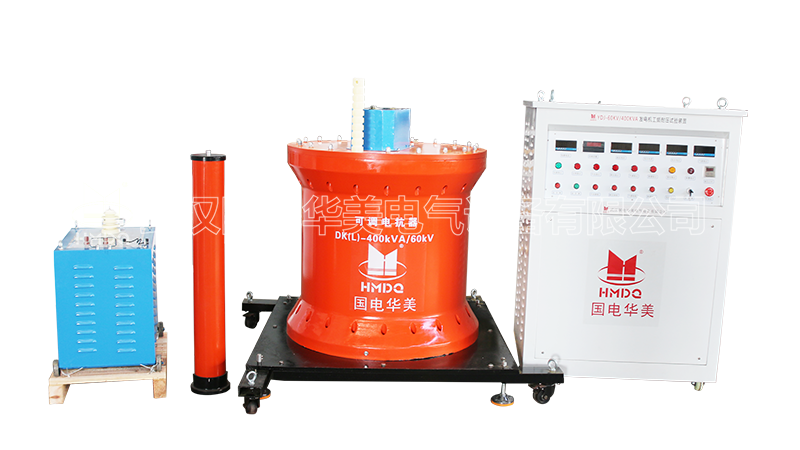

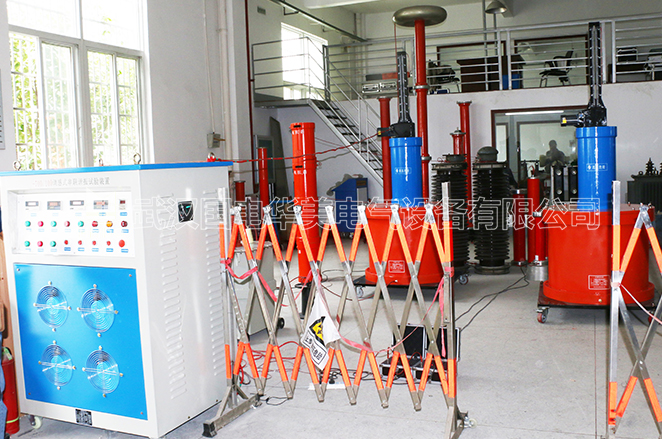

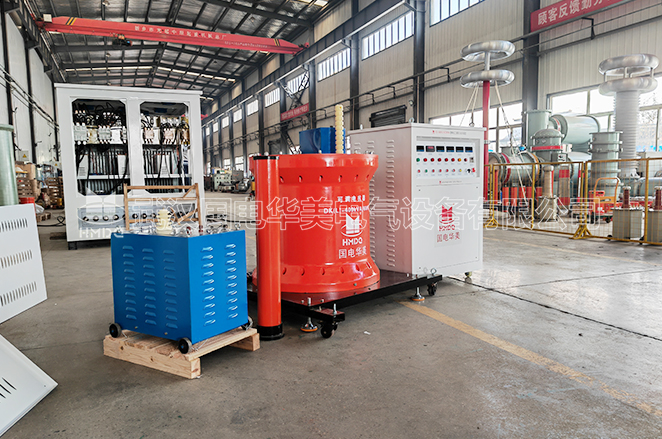

HMCXL 調感式工頻串聯諧振試驗裝置

產品簡介

HMCXL調感式工頻諧振試驗裝置適用于以下幾個方面的交流耐壓試驗:

各種型號、容量的發電機
集合式電容器(CVT)
電力電纜
各種電壓等級GIS，CT、斷路器、套管、絕緣子、絕緣工具、母線等

功能特點

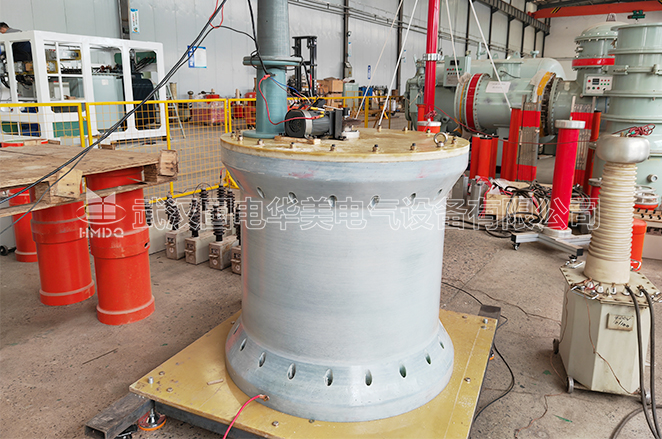

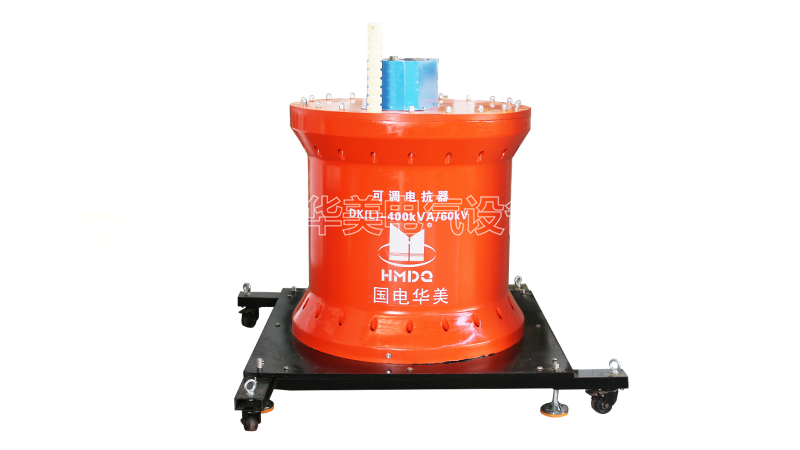

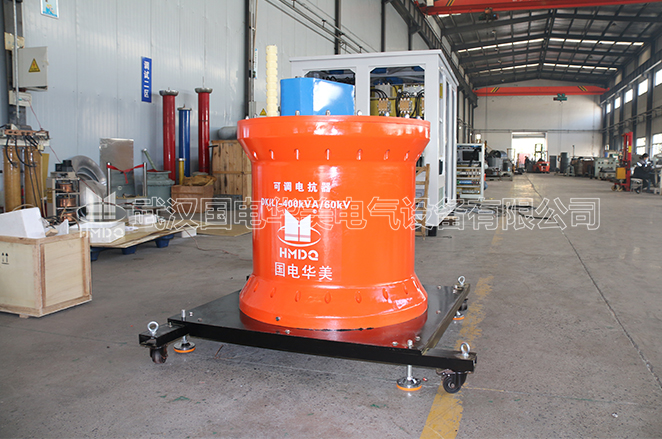

采用多節電抗器并聯的工作方式,調整可調電抗器的電感量,通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小,合理配置不同容量的
固定電抗器和可調電抗器,從而最大程度的減小電源容量和試驗設備體積重量。
做同電壓等級、同容量的發電機交流耐壓試驗，設備重量減輕，單件設備重量是傳統設備的1/5。
配置干式柱式調壓器，輸出波形好，穩定性好。

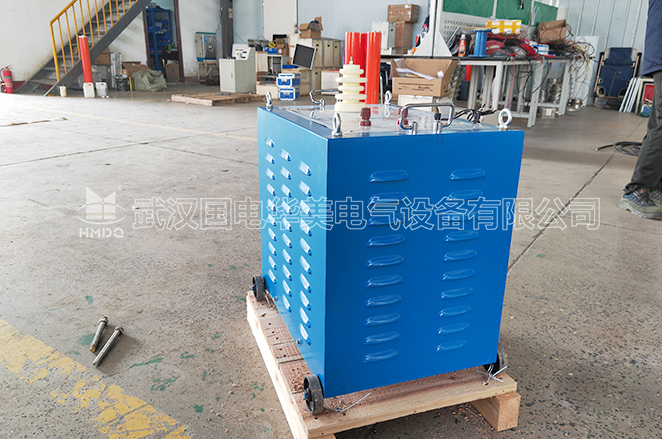

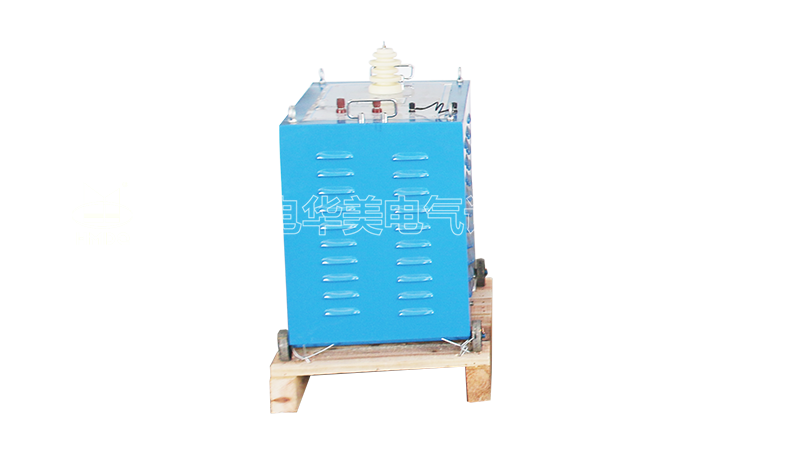

勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗。
固定電抗器和可調電抗器電感量配置合理，對不同電容量被試品均有良好諧振點，沒諧振盲區。

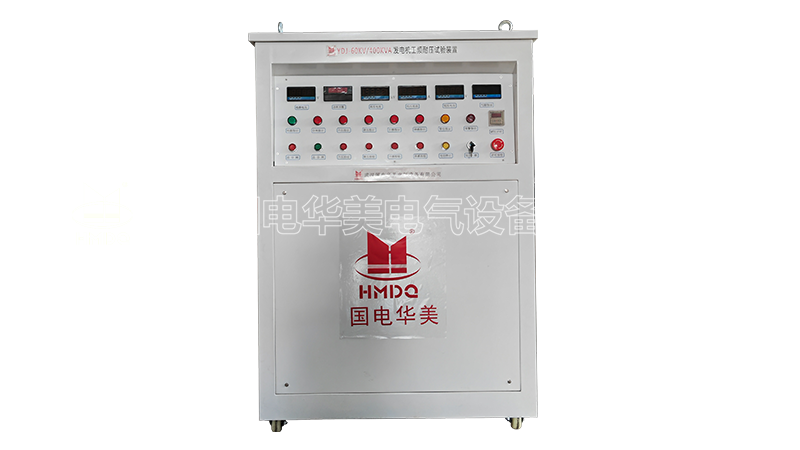

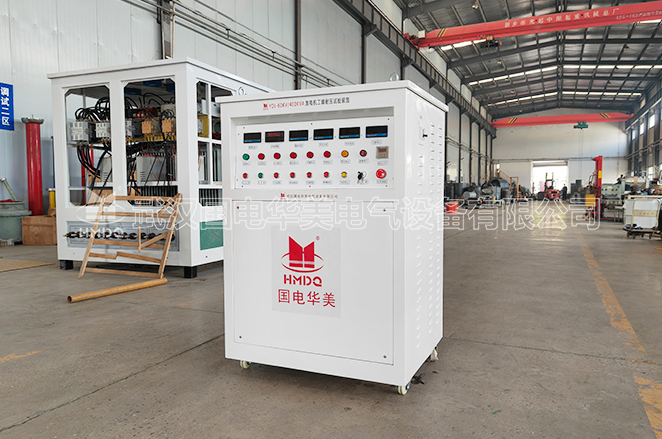

操作系統不僅能完成電壓電感的調節，還可以實時顯示高壓側申流、高壓試驗電壓，具有過流、過壓保護、閃落保護功能。

技術參數

無級調感,在試驗范圍內的任一點均可達到全諧振;
輸出電壓波形畸變率:≤0.5%;
工作頻率:50Hz;
品質因數:Q≥50。

參考標準

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
