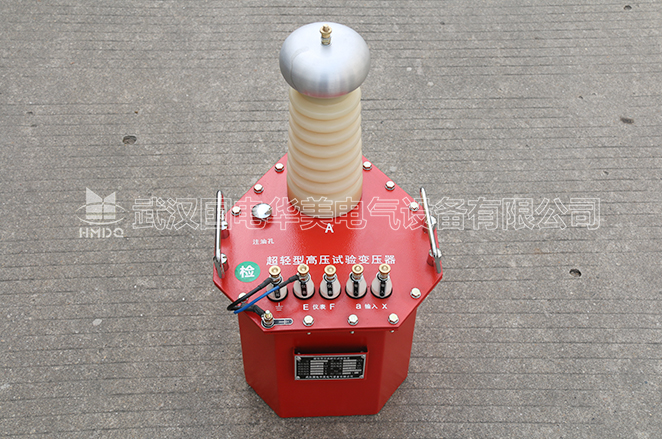

HMYDC 超輕型試驗變壓器

產品簡介

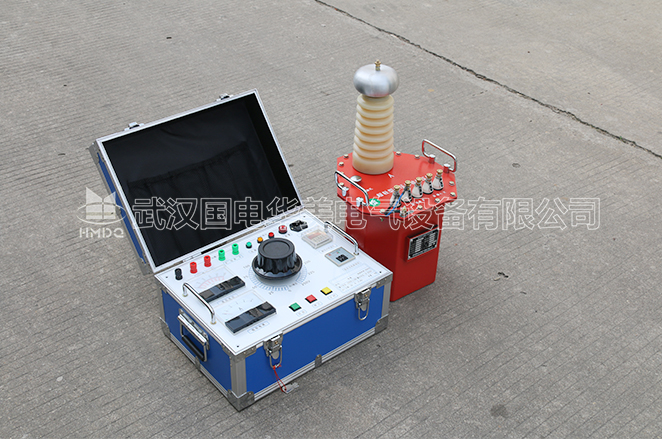

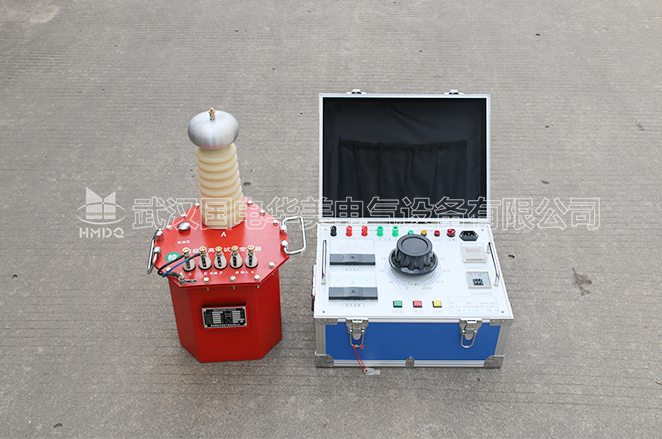

超輕型高壓試驗變壓器（油浸式）與調壓控制箱組成工頻耐壓試驗裝置。用于工頻高電壓下的交直流試驗，如需大容量的工頻耐壓試驗裝置需配制油浸式試驗變壓器。

英文：light test transformer

別名：超輕型試驗變壓器、超輕型高壓試驗變壓器、超輕型油浸式試驗變壓器、超輕型工頻試驗變壓器、

超輕型試驗變壓器采用絕緣油作為絕緣介質，體積小，重量輕，一般用于電力預防性試驗工程人員現場使用，同等技術參數下比干式試驗變壓器和充氣試驗變壓器輕10～20%，超輕型試驗變壓器具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕等諸多特點。

功能特點

• 10KV及以下電力電氣設備的耐壓檢測
• 10KV及以下電力變壓器的交流耐壓試驗
• 10KV及以下真空斷路器交流耐壓試驗
• 10KV及以下電力成套設備交流耐壓試驗
• 配備直流微安表可進行電纜直流耐壓試驗
• 配備脈沖電容可以作為電纜故障查找的高壓脈沖源

技術參數

型號	容量	高壓電壓（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃
HMYDC	(KVA)	AC	DC	AC	DC	電壓(V	電流（A)	高/儀	30分鐘
HMYDC-1.5/50	1.5	50	70	30	15	200	7.5	500	10
HMYDC-3/50	3	50	70	60	15	200	15	500	10
HMYDC-5/50	5	50	70	100	15	200	25	500	10
HMYDC-10/50	10	50	70	200	50	200	50	500	10
HMYDC-20/50	20	50	70	400	100	380	53	500	10
HMYDC-30/50	30	50	70	600	100	380	79	500	10
HMYDC-40/50	40	50	70	800	105	380	105	500	10
HMYDC-50/50	50	50	70	1000	100	380	132	500	10
HMYDC-10/100	10	100	140	100	50	200	50	1000	10
HMYDC-20/100	20	100	140	200	100	380	53	1000	10
HMYDC-30/100	30	100	140	300	100	380	79	1000	10
HMYDC-40/100	40	100	140	400	100	380	105	1000	10
HMYDC-50/100	50	100	140	500	100	380	132	1000	10
HMYDC-100/100	100	100	140	1000	100	380	250	1000	10
HMYDC-30/150	30	150	210	200	100	380	79	1000	10
HMYDC-40/150	40	150	210	267	100	380	105	1000	10
HMYDC-50/150	50	150	210	333	100	380	132	1000	10
HMYDC-100/150	100	150	210	667	150	380	263	1000	10

參考標準

DL/T 848.2-2018，DL/T 474.4-2018
