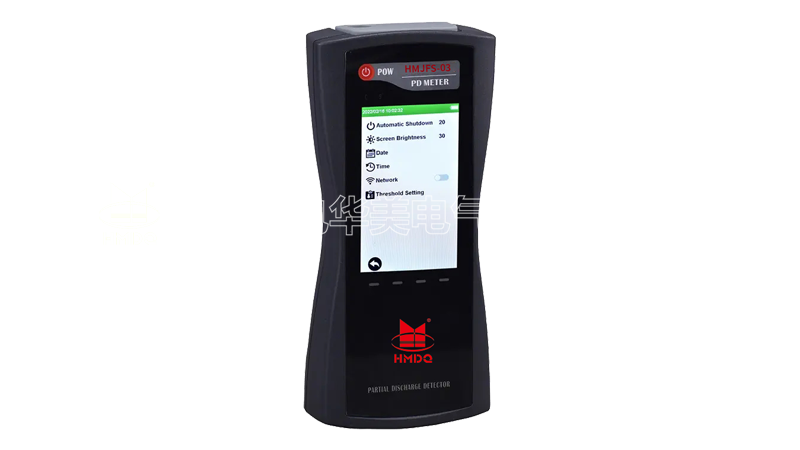

HMJFS-03 手持式局部放電檢測儀

產品簡介

手持式局部放電檢測儀具有TEV、UHF、AA、AE、HFCT測量功能，靈活達配超聲波傳感器、地電波傳感器、特高頻傳感器、超聲波聚波器，可用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。通過配置不同的傳感器可以靈活實現多種電氣設備局放部電檢測。

功能特點

使用方便，無需停電：手持式局部放電檢測儀可隨時隨地實現運行中的電氣設備局部放電進行帶電檢測；
傳感器靈活搭配：手持式局部放電檢測儀內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器，手持式局部放電檢測儀通過配置不同的傳感器可以靈活實現多種電氣設備局放部電檢測；

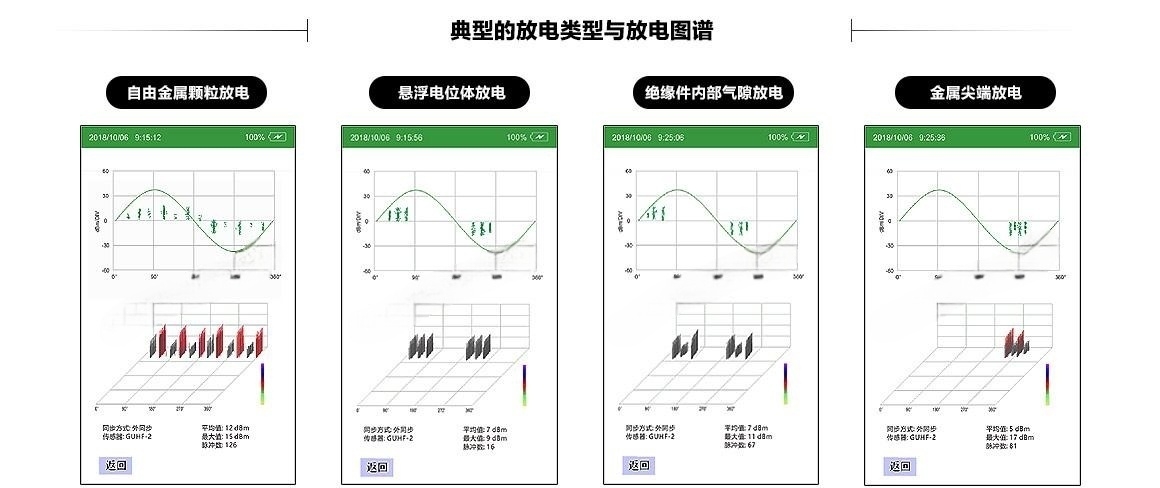

數據圖譜：提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；
全彩高清觸摸屏：4寸高分辨率全彩液晶觸摸控制屏，人性化操作界面；全中英文觸控屏輸入；
數據管理全面：人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；
寬頻段檢測范圍：采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的局放檢測。
數據同頻通訊：可通過無線Wifi實現主機與PC端的數據通訊；具有內同步、外同步功能，并配備無線同步接口；
數據海量存儲：具有USB接口，方便與PC端數據傳輸；配備SD卡，實現測試數據海量存儲；

技術參數

傳感器參數

TEV 測量		AA 測量		UHF 測量		AE 測量		HFCT 測量
TEV、暫態地電壓傳感器		超聲波傳感器		特高頻傳感器		磁吸式接觸式超聲波傳感器		特高頻互感器
測量范圍	0-60 dBmV	測量范圍	-6dBμV~68dBμV	檢測頻段	300-2000MHz	測量范圍	-6dBμV 至 68dBμV	傳感器傳輸阻抗	5mV/mA
分辨率	1dB	分辨率	1dB	測量范圍	0-60 dBmV	分辨率	1dB	檢測頻率	1～30MHz
精度	±1dB	精度	±1dB	精度	＜1dBmV	精度	±1dB	靈敏度	≤50pC
每周期最大脈沖	1400	傳感器中心頻率	40 kHz	傳感器頻段	300-2000MHz	頻率范圍	20~200 kHz
測量頻帶	3~100MHz

硬件參數

外殼	ABS
顯示	4.0 寸全彩RGB全觸液晶屏
操作	全屏觸摸操控
數據通道	多通道，自動切換傳感器

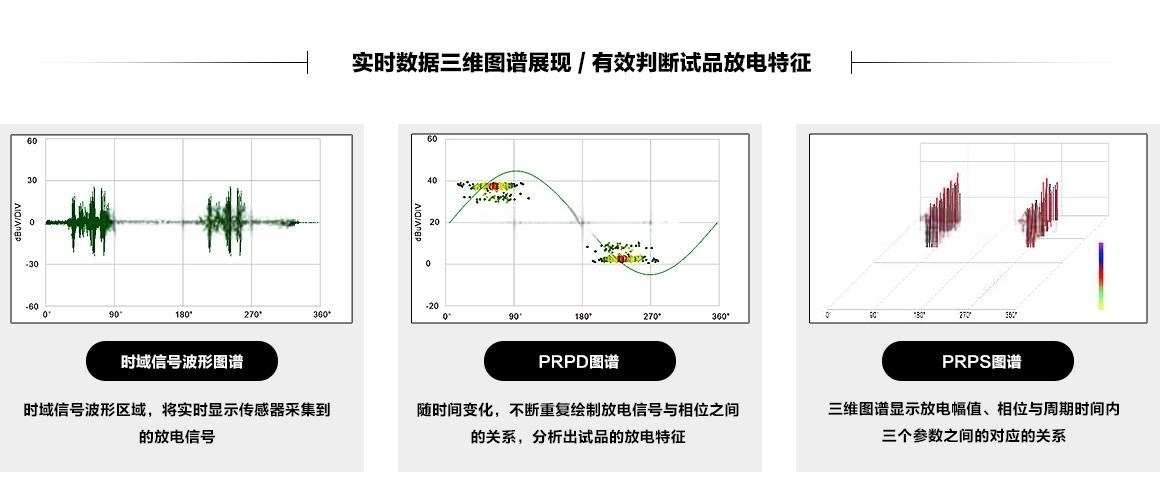

圖譜模式	數據多模式繪圖（時域信號波形、PRPD相位圖譜、PRPS三維圖譜）。
數據與報告	注：與電腦聯機，可對數據導出致PC端數據分析軟件，可直接生成并修改報告，一鍵導出測試報告。
連接器	USB 接口(兼充電器輸入)	無線 wifi 無線同步基準
	3.5mm 立體聲耳機插孔
	外置傳感器輸入端口

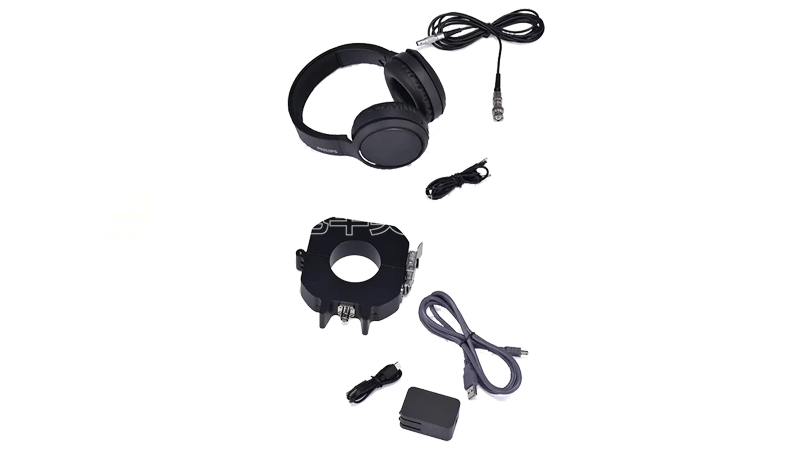

耳機	降噪耳機，最小 8 歐姆
數據存儲	SD卡 / 16G ~ 64G
充電器	AC 90-264V 或 DC 5V
供電	內置 / 鋰電池 3.7V/5000mAh
工作時間	約 6 小時
工作環境	溫度：-20 ~ 50℃ ，濕度：20-85% 相對濕度
體積、重量	210x100x35(mm³) ，0.4kg (主機)
