HMDBP 多倍頻感應耐壓試驗裝置

產品簡介

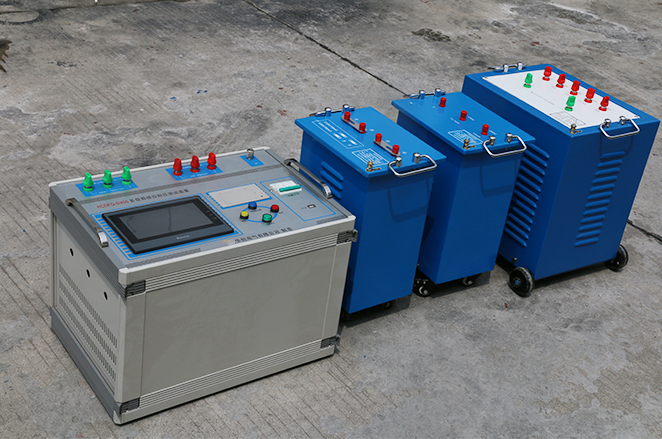

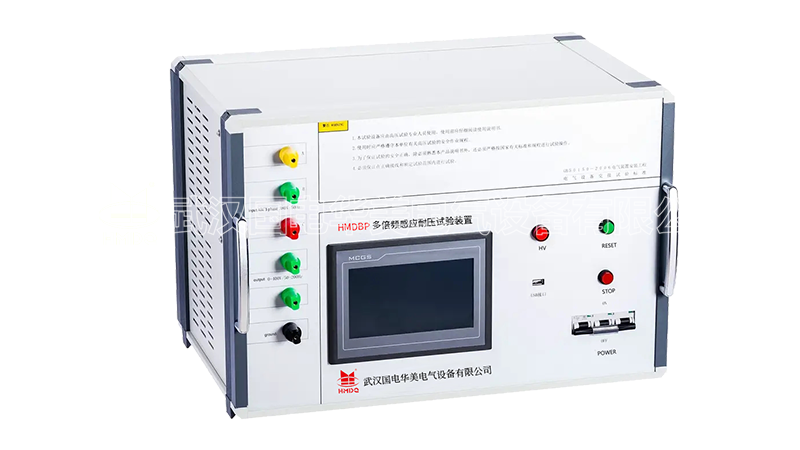

HMDBP感應耐壓試驗裝置又稱多倍頻感應耐壓試驗裝置、變壓器感應耐壓試驗裝置和互感器感應耐壓試驗裝置。

HMDBP感應耐壓試驗裝置容量可按用戶需求制造3kVA、5kVA、10kVA、15kVA、20KVA、30kVA。歡迎定制。

國電華美感應耐壓試驗裝置是依照DL/T 848.4—2004標準而研發制造而成，采用電力電子技術，內部核心部分使用變頻調節器，具有參數預置、保護設置、頻率選擇、電壓調節控制等功能，全部采用數字控制技術，內置計算機，8寸彩色液晶顯示，輸出頻率最大到200Hz,專門針對互感器的感應耐壓試驗以及變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，倍頻耐壓是變壓器絕緣試驗中的重要項目,縱絕緣試驗需要通過倍頻電源裝置，施加試驗倍頻電壓，進行耐壓試驗。

功能特點

HMDBP感應耐壓試驗裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組
感應耐壓試驗裝置采用觸摸式操作方式，配備熱敏打印機進行漢字打印
預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出
外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力
感應耐壓試驗裝置體積小、重量輕，便于攜帶，便于大功率化
不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出
操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低

技術參數

容量:3kVA-100kVA（可定制：3kVA、5kVA、10kVA、15kVA、20KVA、30kVA）
輸入電壓:交流三相，380V±10%。（注：也可以接入單相 220V 于電源輸入的 A、C 端；此時的容量減半）
電源頻率:50Hz
輸出電壓:0～400V （加升壓變壓器后電壓可變高，另配）
輸出頻率:50Hz，100Hz，150Hz，200Hz、自定義
波形畸變率:<3%

參考標準

DL/T 848.4—2004
