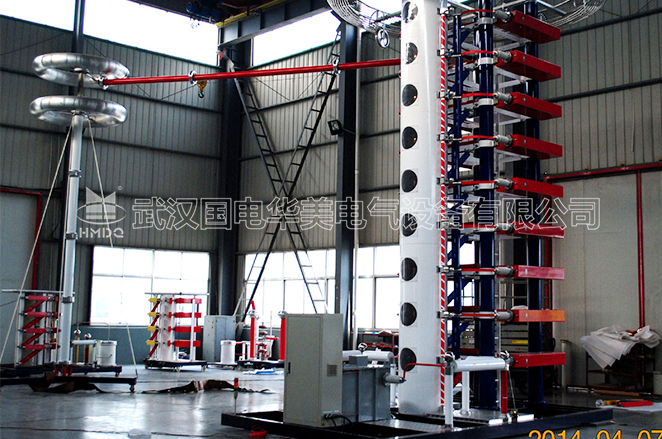

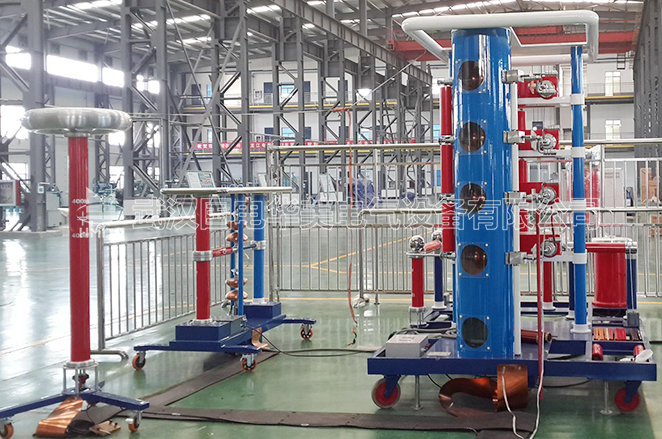

技術參數

沖擊電壓試驗設備裝置輸出的電壓波形及效率：
1．在4000pF（包含分壓器及截波電容）負荷電容下，可獲得
A．標準雷電沖擊全波電壓波形
波頭時間:1.2±30%μs
波尾時間:50±20%μs
過沖：小于5%
效率：不低于90%
B．標準雷電沖擊截波電壓波形
波頭時間:1.2±30%μs
過沖：小于5%
截斷時間:2~6μs，電子時延控制
效率：不低于90%
采用截斷裝置可產生截斷時間2~6μs的雷電截波，截波分散性小于100ns。
同步范圍：大于20%
C．標準操作沖擊全波電壓波形
波頭時間:250±20%μs
波尾時間:2500±60%μs
效率：不低于80%
D.產生陡度大于1000kV/μs的陡波沖擊波形(適用合成硅絕緣子)
產生陡度大于2500kV/μs的陡波沖擊波形(適用瓷玻璃絕緣子)
2．觸發范圍:不小于20%，同步范圍：大于20%
3．使用持續時間：
小于80%額定工作電壓時可連續工作
大于80%額定工作電壓時可間斷工作
4.幅值調節誤壓差小于1%，zui低輸出電不大于10%設備標稱電壓。
5.同步誤動率：小于1%
6.基本外型:2800×1500×8000（總高）mm,約2800kg。

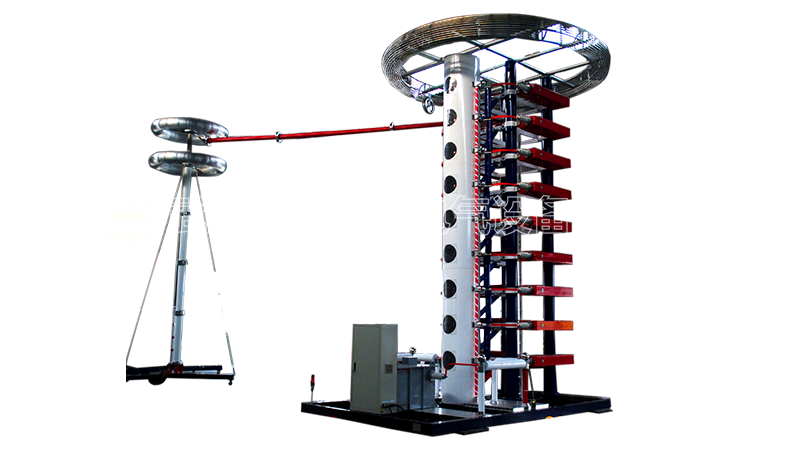

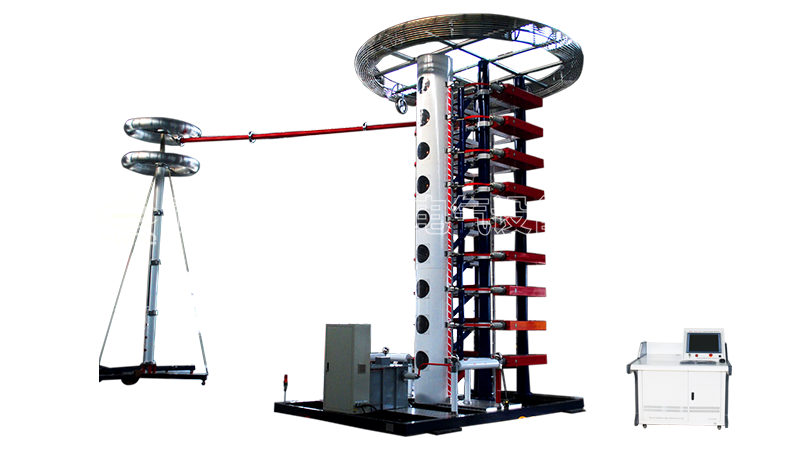

沖擊電壓試驗設備裝置的技術參數
1.額定標稱電壓:±1800kV
2.額定能量:180kJ,20kJ/級
3.級數:9級
4.每級充電電壓:±200kV
5.每級主電容:1.0μF,200kV
6.雙邊對稱恒流充電，
自動變換充電極性。
LGR-200kV/200mA充電電源
1.額定輸出電壓:±100kV DC
正負極性對稱充電輸出；
2.額定輸出電流:200mA
3.可控硅模塊調壓，調壓范圍0～*Un；
4輸入電壓：380V單相電壓
5.電源頻率：50/60 Hz
6.電源消耗：約20kVA
2多級截斷間隙裝置HG-MC-1200kV/400pF
1．額定電壓：1200kV
2．額定電容：400pF
3．觸發方式：三電極放電觸發，電子延時電路高性能脈沖放大器點火輸出10kV，100ns觸發脈沖截波分散性：截波時間標準偏差小于0.1μs
調波電阻CJ-R：20Ω～200Ω，4種波形的
弱阻尼電容分壓器HMCJ-CR-1800kV/1000pF
1．額定電壓：1800kV（沖擊）
2．電容量：1000pF
3.分壓比：2000
4．測量不確定度：≤1%
5．方波響應：部分響應時間小于100ns，過沖小于10%

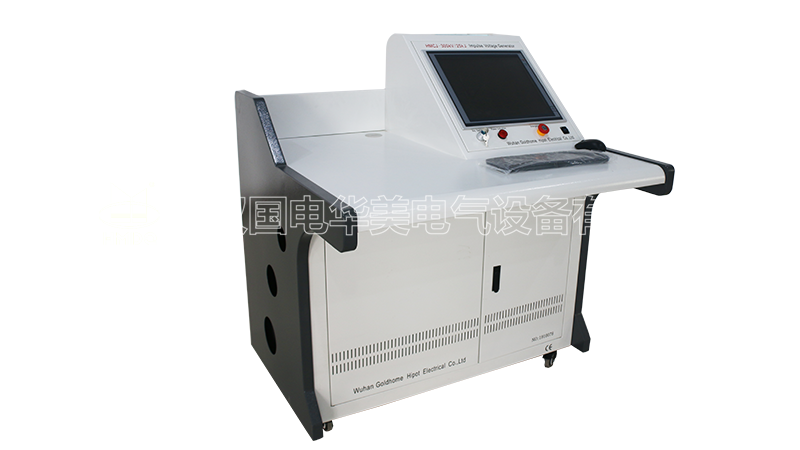

全自動沖擊發生器控制系統HMCJ-2000A
1充電電壓：整定范圍0~100.0kV工作范圍10.0~100.0kV整定偏差≤±1%
不穩定度≤±1%整定分辨0.1kV
2充電時間：整定范圍10~190s整定分辨1s報警時延2s
3加壓次數：整定范圍1~999
4保護設定：過流保護值可設定過壓保護值可設定動態充電保護可選擇
靜態充電保護可設定輸出沖擊穩定性：大于99%
采用PLC-計算機控制與測量(光纖傳輸光電隔離測控技術)系統?？刂破骺蓪崿F(xiàn)手動控制和全自動化程控智能控制?？刂破骶哂信c計算機相連，使用沖擊控制軟件包可進行計算機控制，從而實現智能化操作。
可由液晶面板直接輸入充電電壓和充電時間。
具有充電異常保護功能，可自動或手動發出觸發點火脈沖
沖擊發生器工作狀態的指示，如自燃、未觸發、充電異常、充電穩定等。
設備主體及充電部分接地和接地解除控制。
可自動或手動控制充電電壓的充電過程。
可自動或手動響警鈴報警。
具有過電流和過電壓自動保護。
全自動沖擊發生器測量系統HMCJ S3000B
A.波形測量：采用TDS3012B高壓數字示波器
最高采樣率1.25GS/s，帶寬100MHz，分辨率9bit,2通道測量，記錄長度10k字節（滿足沖擊試驗要求）
B.波形分析：19英寸機箱結構組裝品牌計算機系統，采用15寸液晶顯示器，2.4G主頻CPU，1000M內存，160G硬盤，激光打印機
C.沖擊測量軟件包：
沖擊波形參數計算及顯示，波形比較功能
波形的放大、縮小及平移，波形的存儲及調用
附件：高性能100倍衰減器2支
控制測量系統采用了專門設計的屏蔽機箱及濾波電源，可有效防止由空間和電源串入的電磁干擾，保證測控系統的安全可靠。自動充電控制，球隙自動跟蹤自動接地控制，自動觸發控制自動報警控制，自動極性轉換自動波形分析，自動波形存儲
示傷分流器及調波附件,放電棒HMCJ陡波發生器裝置HMCJ-DFQ-600kV/400pF
1．額定電壓：600kV（沖擊）
2．電容量：400pF
陡波電阻分壓器HMCJ-DR-600kV/1.25kΩ
1．額定電壓：600kV（沖擊）
2．電阻：1.25kΩ
3.分壓比：1000
4．測量不確定度：≤1%
5．方波響應：部分響應時間小于100ns，過沖小于10%
沖擊峰值電壓表HMCJ-23
幅值測量：采用數字沖擊峰值電壓表輸入范圍：100V～1600V（沖擊電壓）測量不確定度：小于1%

參考標準

DL/T 848.5-2004
