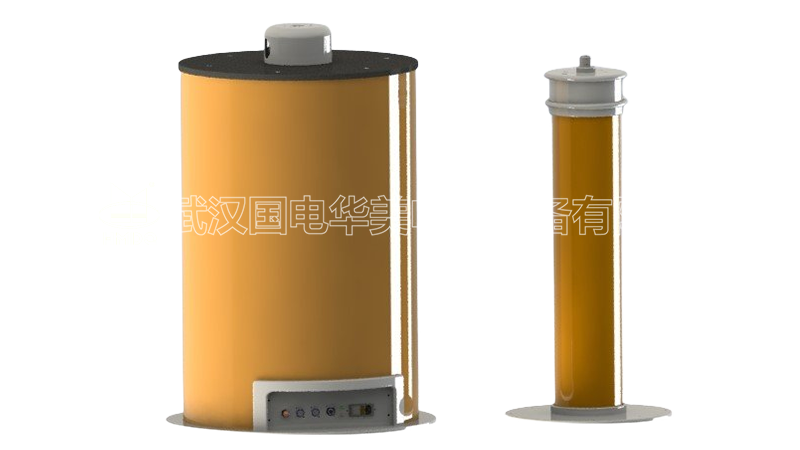

HMOWTS 電纜阻尼震蕩波局放測試系統

產品簡介

用途：主要用來檢測電纜的主絕緣、接頭和終端的絕緣情況,發現絕緣缺陷,減少停電事故的電纜局部放電檢測定位設備。
系統工作電壓是接近于工頻的DAC振蕩波，測試時間短（單相2-5分鐘)，操作安全,可以根據電纜運行狀態選取合適的UO倍數進行加壓試驗。一鍵式的人性化操作更便于現場人員的使用。

功能特點

更寬的可測范圍：20Hz-850Hz局放激發頻率范圍
更高的保護：無直流電源累積效應,避免電纜損傷。
更便攜更易于操作：軟件友好,設備體積小重量輕。
更個性化：按客戶需求訂制放電譜圖分析和訂制化報告
更快速的數據分析：測試的同時完成數據分析。

技術參數

加壓峰值:±150kv(可定制）
電感量:5H(可選)
數據分析:自動分析、自動分析(模擬與數字濾波)
測量范圍:10pC-200nc
測量精度:±0.1pc(采樣1 4bits)
振蕩頻率:20Hz-850Hz
波速:50-120m/us
帶寬:100kHz-50MHz自動或手動選擇
定位精度:±0.1m
定位誤差:1%電纜長度
介損:0.1%-5．0%
溫度:-20℃-60℃
濕度:95%(無凝露)

參考標準

GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207
