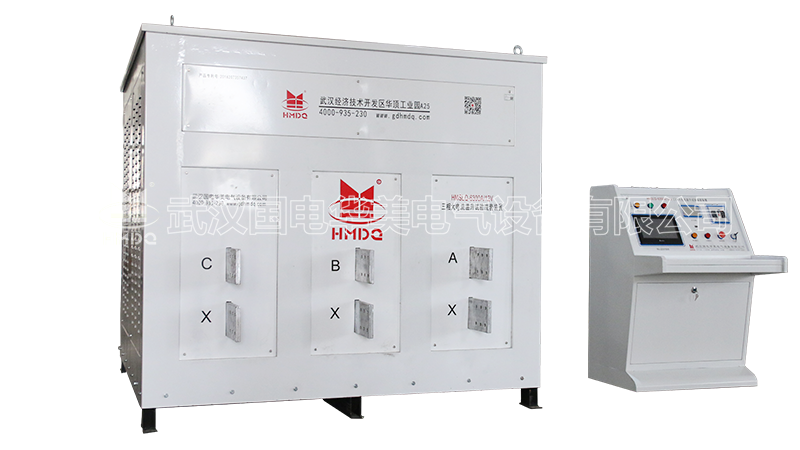

HMBBT 三相大電流溫升試驗裝置

別名：溫升大電流發生器、全自動溫升試驗系統、 500A~10000A（可定制）

產品簡介

HMBBT溫升大電流試驗裝置又稱交流大電流發生器、三相大電流發生器、交直流大電流發生器、大電流試驗裝置、大電流耐壓發生器、直流大電流發生器及交流大電流發生器，大電流發生器適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗，交直流大電流發生器規格為500A大電流發生器、1000A大電流發生器、2000A大電流發生器、2500A大電流發生器、5000A大電流發生器、8000A大電流發生器及10000A大電流發生器，交直流大電流發生器屬于溫升試驗專用溫升試驗大電流發生器。

HMBBT溫升大電流試驗裝置是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制。國電華美生產的HMBBT型溫升試驗裝置適用于9000kVA變壓器/8000A開關柜的溫升試驗，可24小時連續運行。智能控制、保護完善、性能穩定、使用維修方便等特點

功能特點

24小時連續運行,智能控制;
觸摸屏顯示器、高精度傳感器;
自動計時,計時過程中可自動調節電流;
高性能AD模擬量模塊，PLC控制、分辨率高達3200;
可任選自動升流試驗、手動升流試驗,操作靈活簡單;
輸出電流可三相平均值任意設置，調整輸出、回零檢測功能;
完善的過流保護，任意設定目標輸出電流值、電流上限、耐流時間;
實時顯示電源、調壓器及被試品的電壓、電流、試驗時間、結果。

技術參數

型號	HMBBT（僅供參考，其他規格可定制）
名稱	溫升大電流試驗裝置
最大輸出電流	交流單相5000A（其他規格可定制)	3組
電路方式	調壓器	特殊工藝電動
交流輸入	相線	3Φ4W +G
	電壓	380V±10%，50Hz±2%三相四線
	輸入電流	210A 加補償后 140A以下
輸出	相線	3Φ4W
	電壓	0-10自動轉換
	電流	AC0-8000A連續可調, 無級調速方式; 可三相同時輸出，也可單相輸出，也可分相輸出; 手動 方式輸出，自動方式輸出二種方式。
	額定容量	240kVA
	穩流精度	輸出電流≤±0.5%
	輸出端子	接線端子
	保護	電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零
精度	源效應	≤0.3%額定值
	時漂	≤1%額定值
	溫漂	≤0.04%額定值／℃
	負載效應	≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）
	紋波電壓	≤1%額定值+10mV
其他	線路調整率：	0.1%
其他	負載調整率：	0.1%
顯示及設定	電壓表顯示	真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字)
	電流表顯示	真彩色液晶和數顯儀表 (5位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字)
	調節設定	電流（高精電位器調節）
系統	整機效率	≥90%
	耐壓絕緣阻抗	AC 1800V 1分鐘，20兆歐
	冷卻裝置	強制風扇冷卻
	噪音	﹤60dB（機器前方1mm）
	互感器精度	0.2級
	防護等級	IP20
工作環境	工作方式	長時間溫升實驗
	溫度	-10℃-50℃
	濕度	0-90%（非凝結狀態）
	海拔高度	1500m以下
外形	結構	一體
	尺寸	按需
	重量	約3噸
	母排	輸出按每平方1.5個電流計算，在前面
溫度巡檢	16路模塊
	A級熱電偶
