HMJFS-04 高壓局部放電巡檢儀

產品簡介

HMJFS-04高壓局部放電巡檢儀可以實現帶電檢測,面對高壓、密閉的高壓電氣設備,輕松識別潛在故障,保障生產安全。

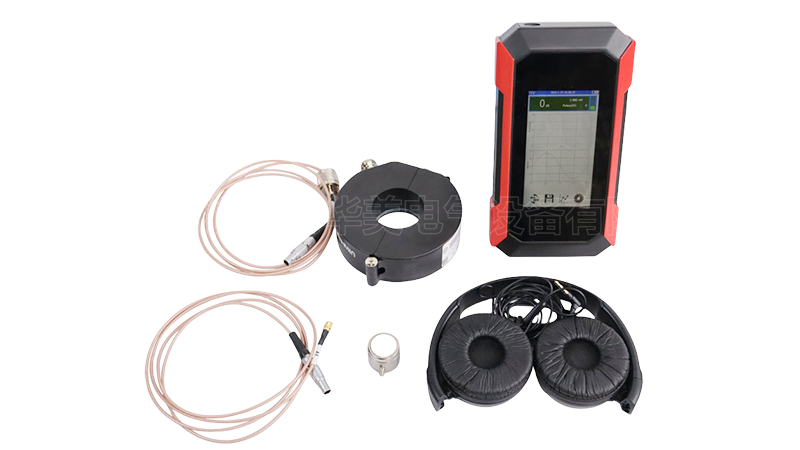

HMJFS-04高壓局部放電巡檢儀可使用UHF電磁輻射探測器、AA非接觸式超聲波探測器、TEV地電波探測器、AE接觸式超聲波探測器、HFCT高頻電流電纜檢測器。針對不同的被檢測目標,采用的檢測原理手段也不盡相同,特殊情況下會使用多種檢測原理手段同時檢測。

功能特點

1.高靈敏度傳感器
標配各類型傳感器,通過硬件優化以及軟件算法,使傳感器具有高靈敏度,在缺陷出現初期就可以發現,并且可以定位及識別缺陷類型。

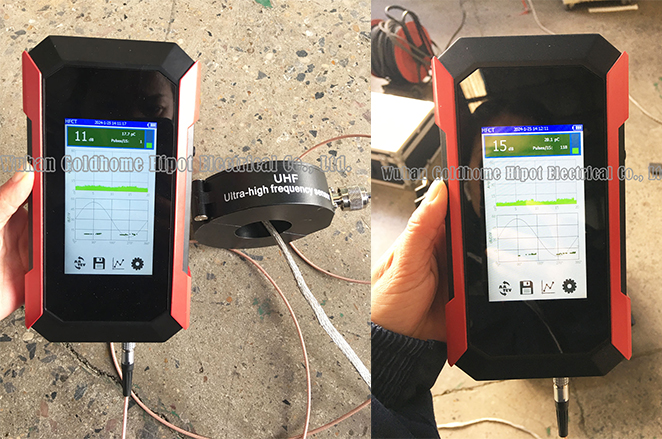

2.動態數據波形實時查看
精準采集的數據可以完整的實時動態顯示信號波形,快速幫助巡檢人員確認設備故障類型。對放電類型的判斷起到了決定性的作用。
3.操作步驟極簡設計
為降低用戶學習使用成本,高壓局部放電巡檢儀采用極簡的操作步驟設計,僅需—鍵切換模式,無需繁雜調節,即可開始巡檢,大大降低使用難度。

技術參數

一、基本參數
功能(選配)：UHF /AE/AA/ RFCT /TEV
尺寸：245x140x50(+30)mm
屏幕：TFT-LCD
重量：1.35kg
電池：約6小時續航
SD卡：4G
充電:DC5V2A
亮度:可調節
二、UHF電磁輻射探測器
監測頻段:300~2000MHz
動態范圍:-80dBm~8dBm
UHF通道精度:<1dBm
傳感器輸出功率5pC:-21dBm
傳感器等效高度:>12mm
傳感器頻段:300~150OMHz為主
測量顯示:PRPS/PRPD,峰值,脈沖數
三、HFCT高頻電流電纜檢測器
傳感器帶寬:1~80MHz
電纜局放最小監測:2pC
傳輸阻抗:≥8mV/mA
測量顯示:PRPS/PRPD,峰值,脈沖數
四、TEV地電波探測器
檢測帶寬:1~100MHz
檢測范圍:0~60dBmV
精度:士1dB
分辨率:1dB
測量顯示:dBmV,PRPS/PRPD,峰值,脈沖數
五、AE接觸式超聲波探測器
檢測帶寬:20~300KHZ
檢測范圍:30~100dB
傳感器放大倍數:40dB
六、AA非接觸式超聲波探測器
AA外接非接觸式可彎曲延伸超聲波
AA外接非接觸聚焦盤式超聲波
監測范圍:70dBuV
靈敏度:-65 dB(0dB = 1volt/ubar rms SPL
中心頻率:40 kHz
精度:±1dB
增益調節:60~100dB
測量顯示：dBuV,PRPS/PRPD,峰值

參考標準

GB/T 7354-2018
