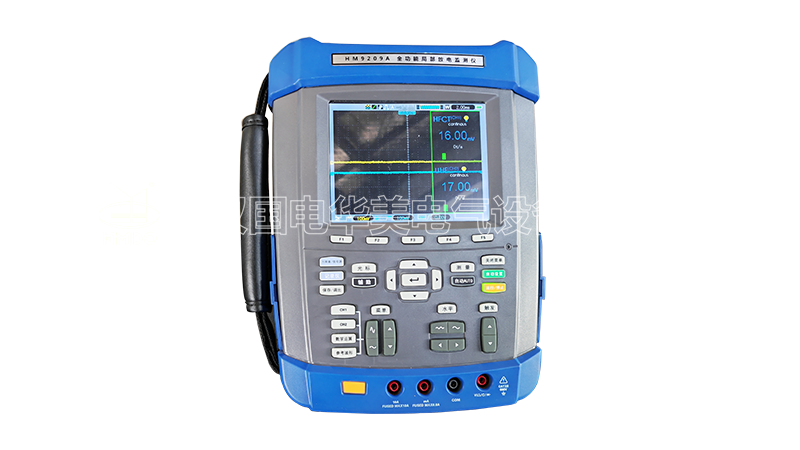

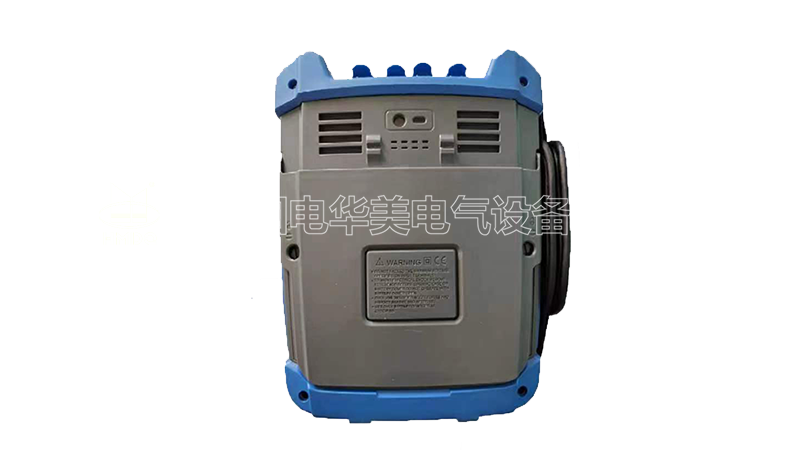

HM9209 手持式多功能局部放電測試儀

產品簡介

手持式多功能局部放電測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。

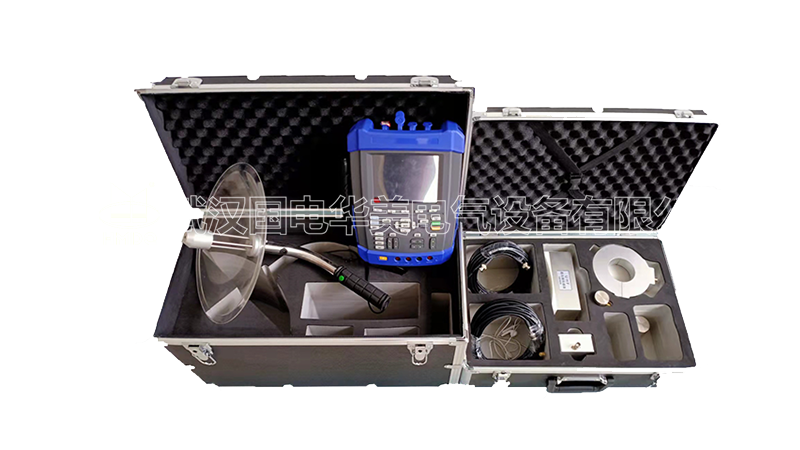

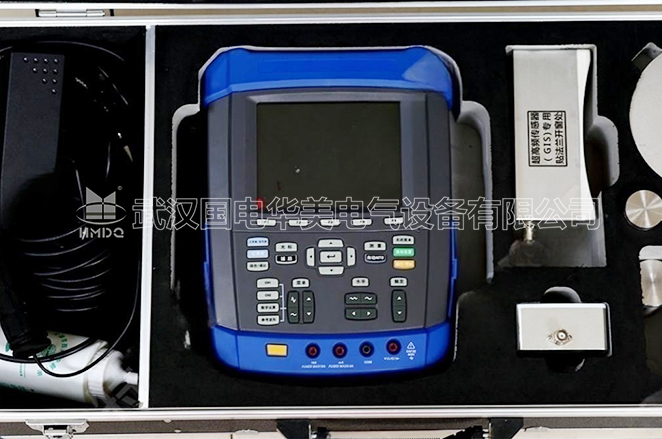

該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。
系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。
該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。

功能特點

系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。
通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。
該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響。

技術參數

TEV測量
傳感器   容性
測量量程   0 ～ 60dBmV
分辨率   1dB
誤差   ± 1dB
檢測頻寬   5 ~ 70MHz
脈沖/周期最大值   655
門限調節范圍   3 ～ 57dB
高頻電流互感器
檢測頻帶   10kHz ～ 30MHz
信號傳輸方式   50Ω同軸電纜
檢測靈敏度   10pC
超聲波傳感器
測量量程   -7dBμV ～ 68dBμV
分辨率   1dB
誤差   ± 1dB
傳感器靈敏度   - 65dB (0dB = 1volt/μbar 有效值SPL)
傳感器中心頻率   20 ～ 50kHz
傳感器直徑   不大于50mm
外差頻率   38.4kHz
特高頻傳感器
檢測頻帶   300MHz ～ 1.5GHz
信號傳輸方式   50Ω同軸電纜
檢測靈敏度   1dB
增益   ＞ 65dbm
使用環境
海拔高度   ≤ 3000m
環境溫度   -20 ～ 60℃
相對濕度   ≤ 95%
硬件要求
外殼   具有防護殼，防護等級應達到或優于IP53
連接器   耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入
主機重量   不大于3kg
顯示屏   LED顯示，且能夠顯示電池狀態
供給電源要求
內部電池   配備充電電池，電池電壓低時具備自動關機功能
電池持續工作時間   單通道模式大于6小時，多通道模式大于3小時
電池充電   可以用220V工頻電源充電，充電時間不大于8小時
電池充電器防護等級   IP54
