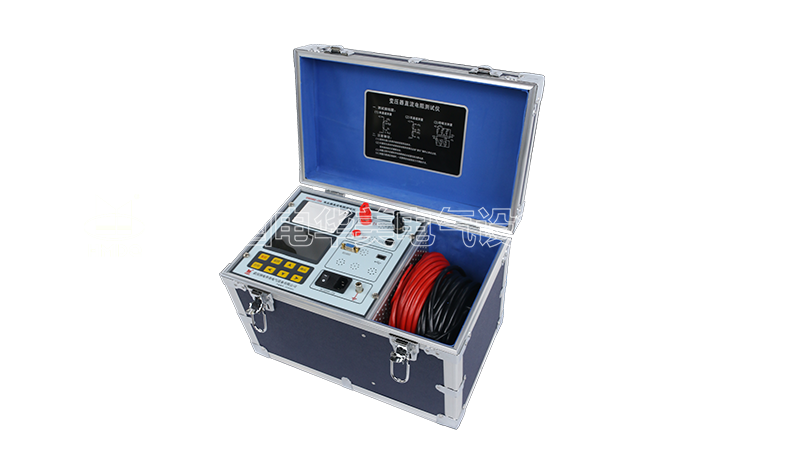

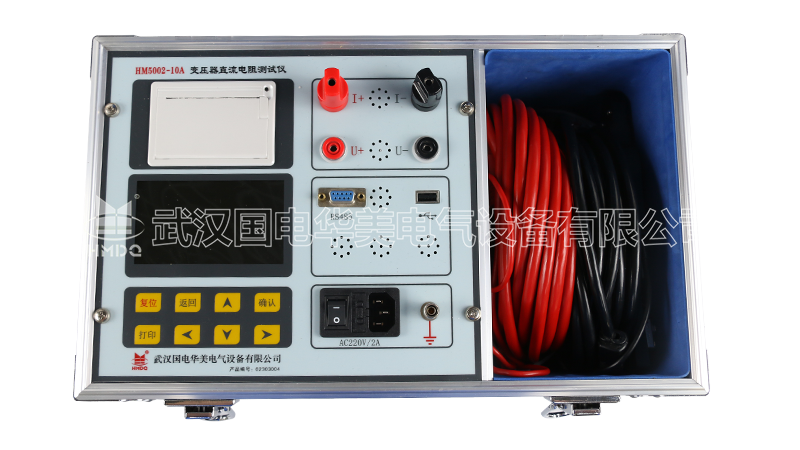

HM5002-10A 變壓器直流電阻測試儀

產品簡介

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

變壓器直流電阻測試儀是一款創新型產品，內置大容量鋰電池，產品體積小巧，便于攜帶。產品不僅適合變壓器、互感器、電抗器等感性試品的測量，而且適合銅排、導線、開關觸點等阻性試品的測量，儀表測試速度快、準確度高。

功能特點

鋰電池供電或者220V交流供電自適應，一次充電，可連續進行上百臺變壓器直流電阻測試，測試過程簡單、方便
輸出六檔電流，最大輸出10A電流，最大輸出25V電壓，并且可自動選擇電流，方便快捷
量程寬、精度高，500uΩ～50kΩ
具有電阻溫度換算功能
具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能

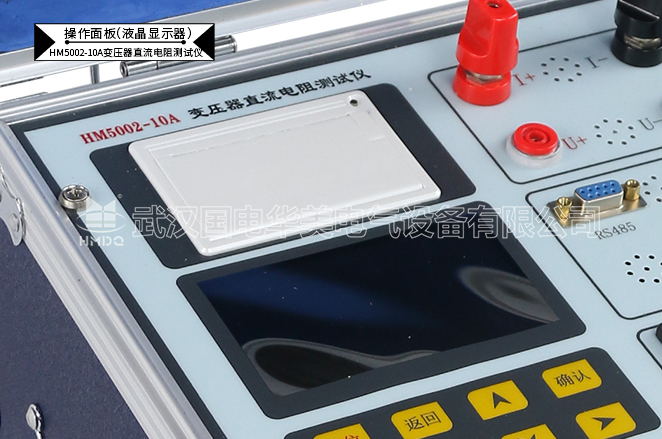

5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見
配備外置式打印機，便于數據打印
具有本機存儲和優盤存儲

技術參數

直阻測試
電流檔位	測量范圍	電流檔位	測量范圍
10A	500uΩ~200mΩ	100mA	10Ω~200Ω
5A	10mΩ~1Ω	10mA	50Ω~2kΩ
1A	100mΩ~20Ω	1mA	500Ω~50kΩ
技術指標
準確度	±(讀數×0.2%+2字)	最高分辨率	0.1uΩ
使用條件及外形
工作電源	內置鋰電池或外置充電器，充電器輸入100～240VAC，50Hz/60Hz
充電電壓	16.8V	充電電流	≤2A
充電時間	約4小時	使用時間	大于8小時
主機重量	3.6kg(不含測試線)	主機尺寸	325×225×125mm³
使用溫度	-10℃~50℃	相對濕度	≤90%，不結露

參考標準

DL/T 845.3-2004
