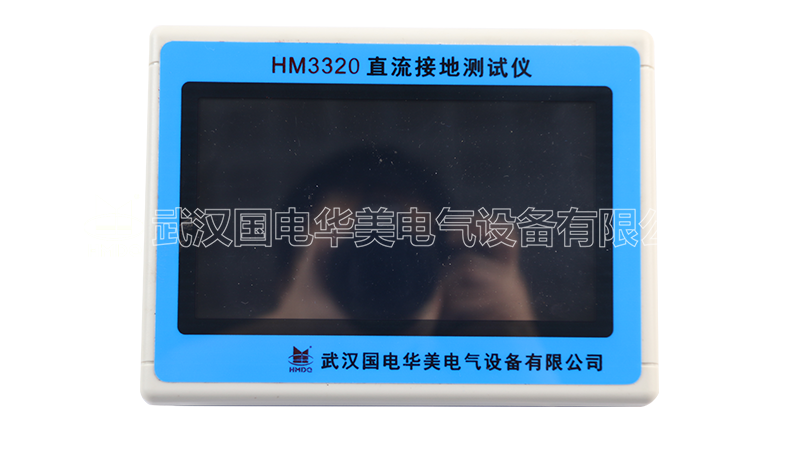

HM3320 直流系統接地故障測試儀

產品簡介

用途：HM3320直流系統接地故障測試儀可通過接地電阻測量、接地電容測量及相位方向識別對直流系統接地故障點進行準確查找與定位。

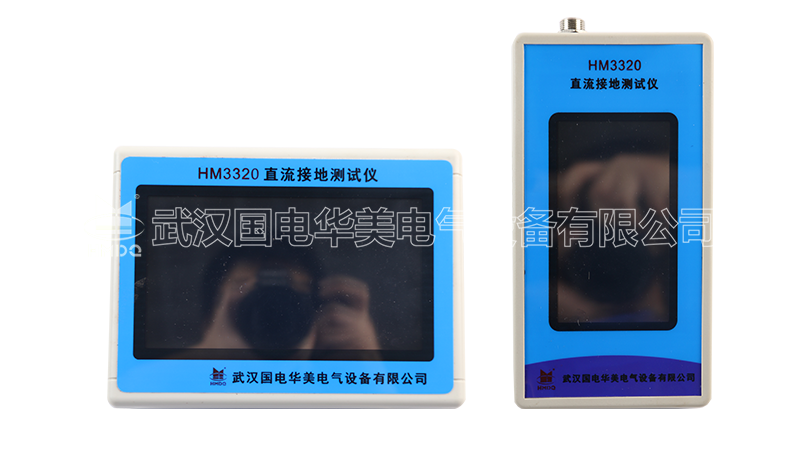

組成：HM3320直流系統接地故障測試儀分為信號發送器（分析儀）和信號接收器（定位儀）
HM3320直流系統接地故障測試儀的主要功能是通過測量系統的電阻值來判斷是否存在接地故障，并定位故障點。
HM3320直流系統接地故障測試儀包含以下部分：
1.電源部分：提供測試儀所需的直流電源，通常為可調節的直流電壓輸出。
2.測量部分：通過連接測試儀與待測直流系統的接地點，測量接地電阻。測量方法可以采用四線法，以消除測試線阻抗的干擾。
3.顯示部分：顯示測試結果，通常以數字形式顯示接地電阻值，并可根據設定的閾值判斷是否存在接地故障。
4.報警部分：當測試結果超過設定的閾值時，測試儀會觸發報警，提醒操作人員存在接地故障。
5.數據存儲：有些直流系統接地故障測試儀還可以將測試結果保存，以便后續分析和報告生成。

功能特點

可在不斷電情況下通過檢測直流系統接地電阻阻值、接地電容值及接地方向，根據接地故障點前后泄露電流的大小及相位驟變，準確檢測線路泄露電流的大小和相位，快速定位故障點；
查找變所直流系統接地點的準確位置，解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、交流竄電接地、晶體管隔離接地等所有故障；
可查看各種檢測信號和回路的波形信息；能適應交、直流竄電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地；能解決同極異極直流互竄故障，并選出互竄故障支路；
分析儀直接從母線上取電，不需外接電源、不用安裝、不用停電、不甩線、不解線、不用搖絕緣，快速定位接地故障；
不受現場分布大電容的干擾，具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。

技術參數

其本參數

型號	HM3320
名稱	直流接地試驗器、直流接地查找儀、直流故障測試儀、直流接地故障測試儀、直流系統接地故障測試儀
設計結構	分析儀+定位儀
操作方式	智能觸控
檢測方式	接地電阻、接地電容、相位方向

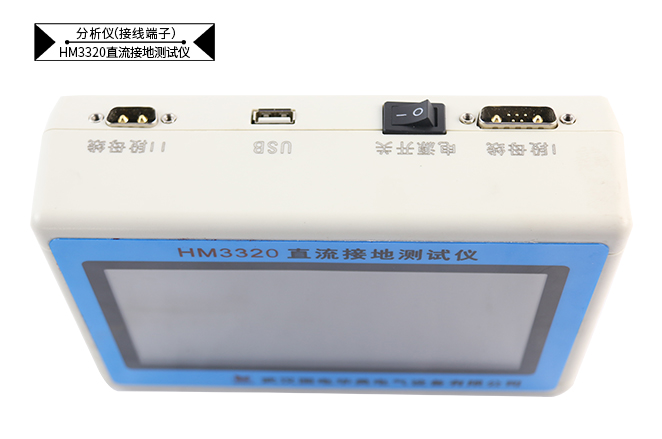

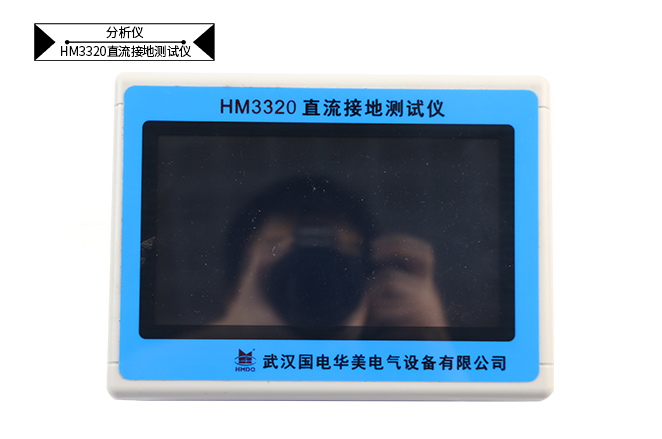

A - 分析儀

工作電壓	24V ～280V，（注：直接從母線上取電）
電壓測量范圍	DC 0~300V（DC220V、DC110V、DC48V、DC24V）
電壓測量精度	0.5%
母線接地電阻檢測范圍	0-999.9 kΩ
母線接地電阻測量精度	≤5％
接地電容檢測范圍	1~500μF
電橋工作方式	不平衡橋
信號輸出	功率＜0.15W，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用安全
頻譜分析功能	紋波分析與數字示波功能，解決各種干擾信號，查看各種檢測信號和回路的波形信息
功耗	約2W
尺寸與重量	20014546（mm），1.7kg
工作溫度	-10℃ ~ +50℃

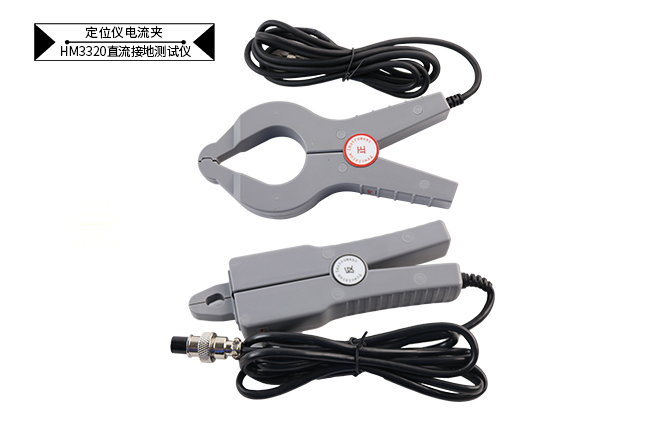

B - 定位儀

工作電壓	3.7V（注：鋰電池工作, 工作電壓為3.2V～4.2V）
支路接地電阻檢測范圍	0~300 kΩ
支路接地電阻測量精度	0-100KΩ ( ≤10％±2kΩ )
支路接地電阻測量精度	100-300kΩ（顯示具體數值）
漏電流檢測靈敏度	小于0.1mA
測量準確率	100%
報警方式	圖形、數據、接地方向
尺寸與重量	18010040（mm），1.5㎏
工作溫度	-10℃ ~ +50℃
工作電源	鋰電池供電（3.7V 4000mAh可充電）
