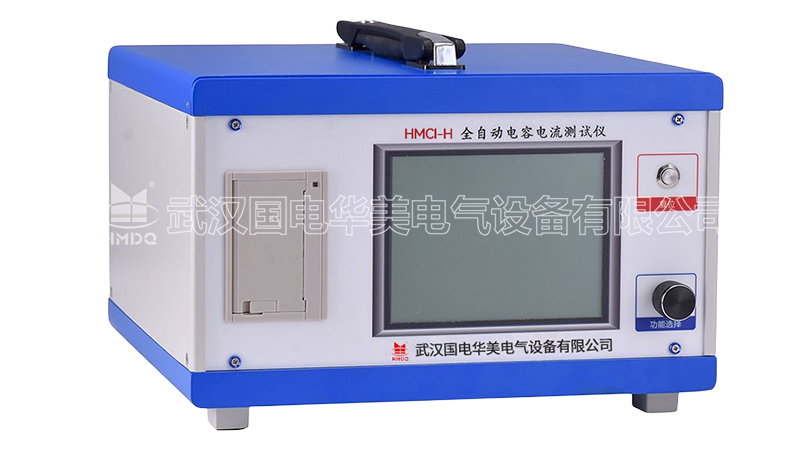

HMCI-H 全自動電容電流測試儀

產品簡介

HMCI-H全自動電容電流測試儀針對測量配電網電容電流時存在的問題而專門研制，測量配電網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法,但是在現場最受歡迎和使用較頻繁的還是使用中性點電容法。
全自動電容電流測試儀采用信號注入法原理,直接從PT的二次側開口三角處注入異頻信號，適用于3-66k V中性點不接地系統電容電流的測量。
為了貫徹執行配電網關于電容電流的相關標準，正確選用、安裝和使用消弧線圈設備，確保設備安全可靠運行，都必須準確測量配電網的電容電流。

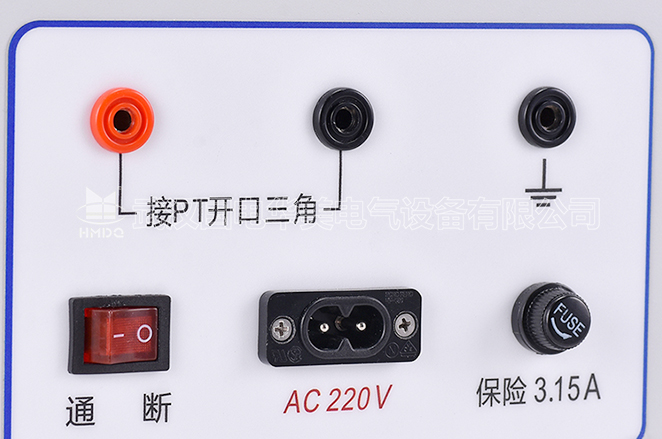

全自動電容電流測試儀，直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該儀器無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。
由于從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。

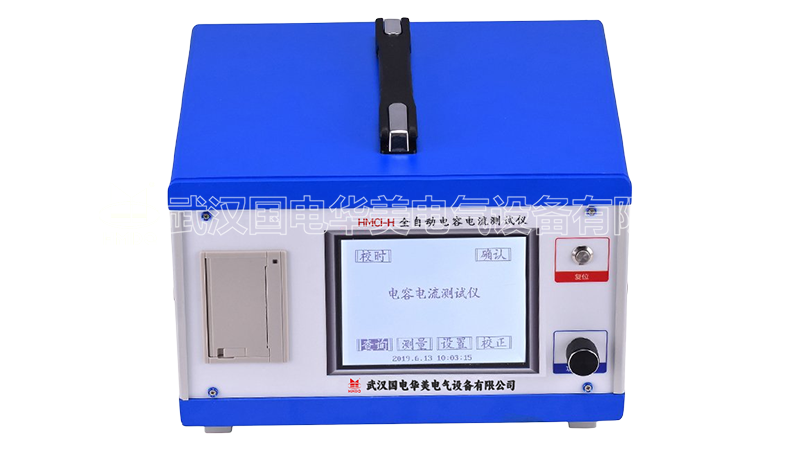

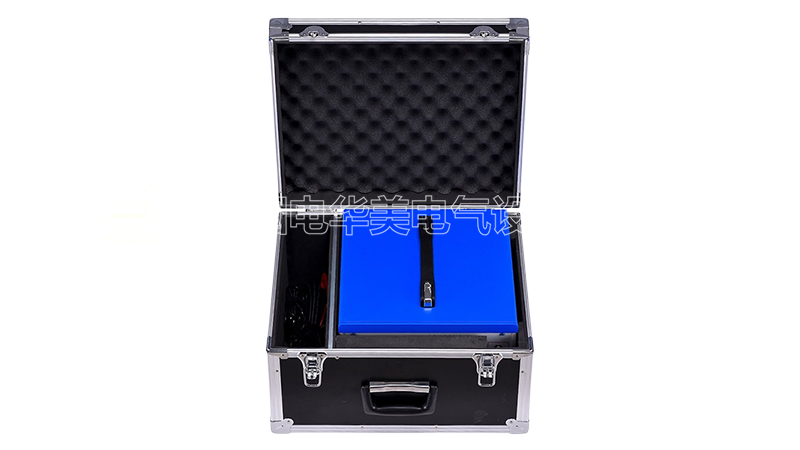

該測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便，且體積小、重量輕，便于攜帶進行戶外作業，接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

功能特點

特別適用于運行不平衡的環境和煤礦礦系統。
檢測結果準確、可靠，實際測量誤差在2%左右。
操作方便、準備就緒后測試儀自動完成所有操作。
聲音提示，防止誤操作，有效保證測量安全

技術參數

測量范圍	對地總電容 ≤120μF（三相對地）	工作電源	AC 220V ± 10% 50 Hz ± 1%
電容電流	電容電流 ≤1400 A（66kv系統）電容電流 ≤760 A（35kv系統）電容電流 ≤220 A（10kv系統）電容電流 ≤130 A（6kv系統）
測量精度	0.5μF～1μF ±10%±5個字 1μF～90μF ±5% 90μF～120μF ±10%
環境溫度	-10～50℃	相對濕度	≤90%
外形尺寸	310× 300×170 mm	重量	10 kg

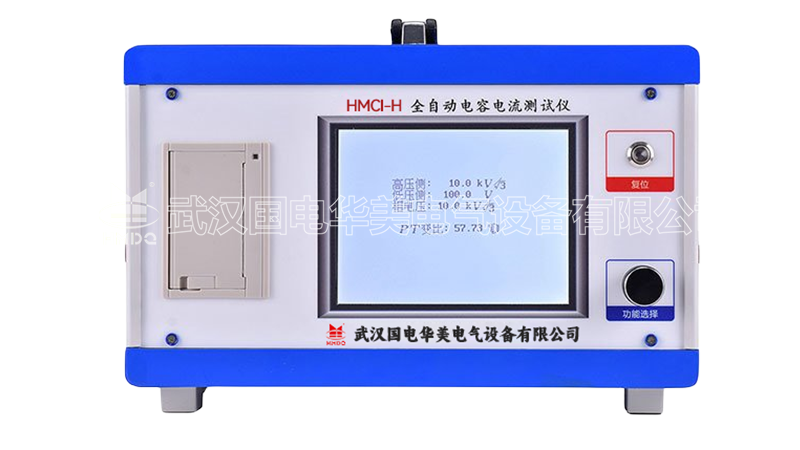

顯示方式	大屏幕液晶示屏全漢字輸出，面板式熱敏打印機
