HM5009S 發電機特性綜合測試系統

產品簡介

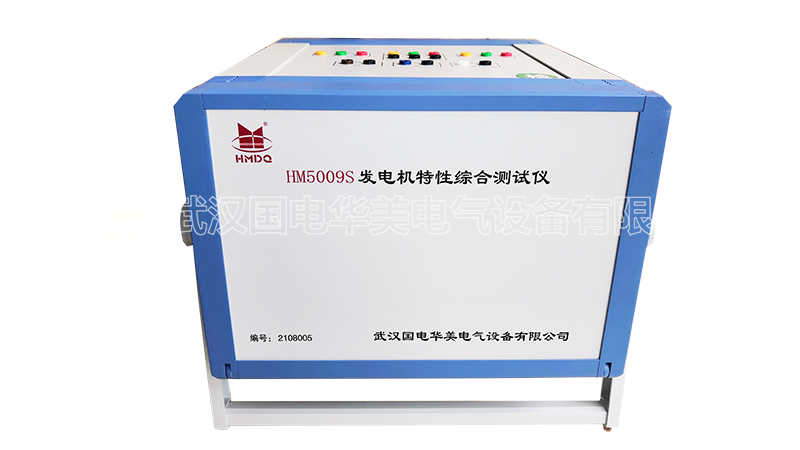

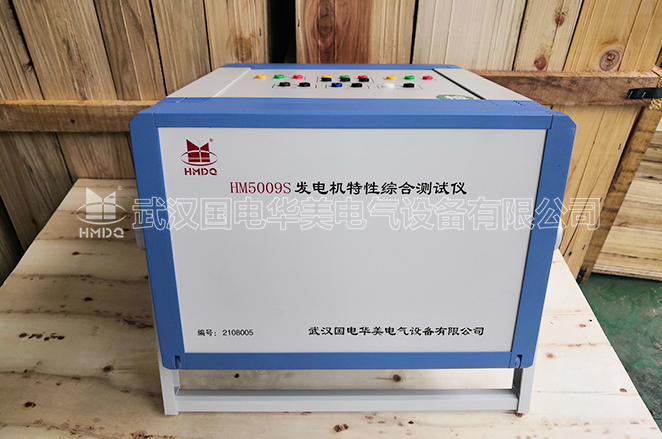

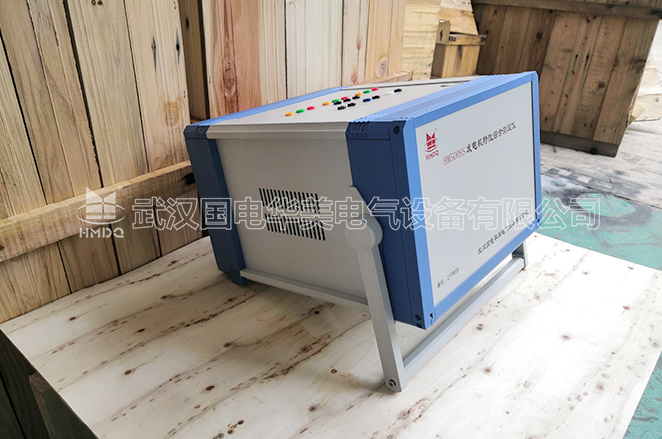

HM5009S 發電機特性綜合測試儀是專門為完成發電廠發電機組大修后電氣啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10%階躍、頻率試驗以及勵磁機的負載試驗等）的實時測量和分析，具有測量信號多、精度高等特點。

功能特點

采用標準接口，以適應各類電廠（火力發電廠、水力發電廠、核能發電廠等）的需要。
可進行自動采集數據，也可進行交互式采集數據。
實時繪制特性曲線，使測試更直觀。
可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷。
檢測數據穩定、精確、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行。
采用圖表輸出方式，更易于分析判斷和存檔。

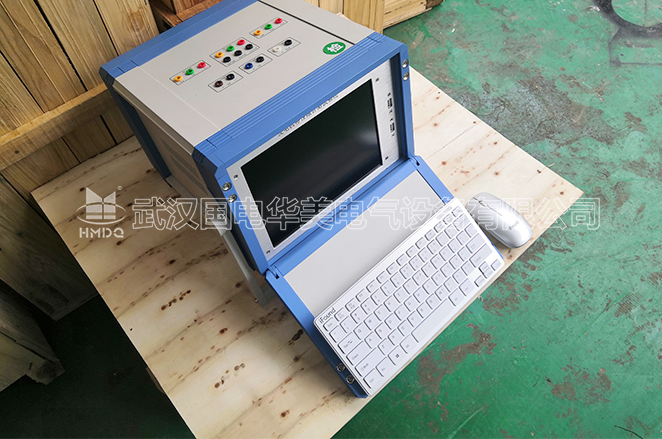

采用工控機主板，大屏幕液晶顯示器與測試單元一體化設計，可靠性更高
本系統程控化程度高，大大降低了測試復雜度，提高了工作效率和安全性。
六路電壓信號處理采用先進的電磁感應、光電隔離原理，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可持續2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）。
三路電流信號處理采用鉗式電流傳感器，現場接線方便、安全，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，可持續過載能2倍于標稱值，瞬時20倍60秒過載。

技術參數

1、12路信號的接入特性：
0∽150V交流電壓 3 組（定子二次電壓）
0∽750V交流電壓 3 組（勵磁機定子二次電壓）
0∽10mA交流電流 3 組（定子二次電流經鉗式電流傳感器）
0∽±75mV直流電壓 2 組（發電機轉子電流）
0∽±1000V直流電壓 1 組（發電機轉子電壓）
2、精度：
12路信號精度 0.5級
A/D采樣12位，速率125kHz
3、響應時間：≤20ms
4、2個USB接口：數據導出使用
5、啟動方式：手動；自動
6、電源：AC220±10%
7、儀器外型：330×310×202、儀器重量：15kg
四、測試準備

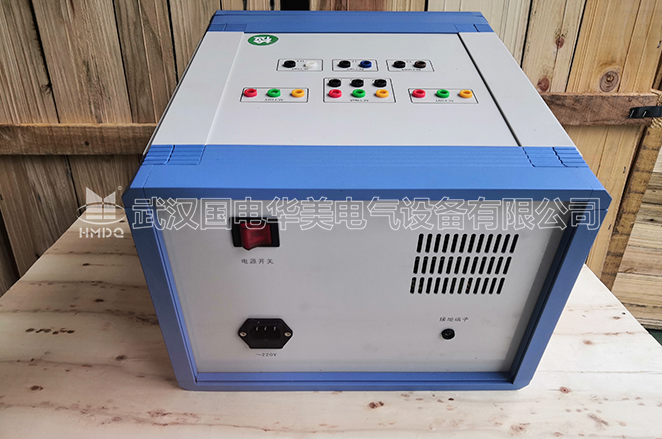

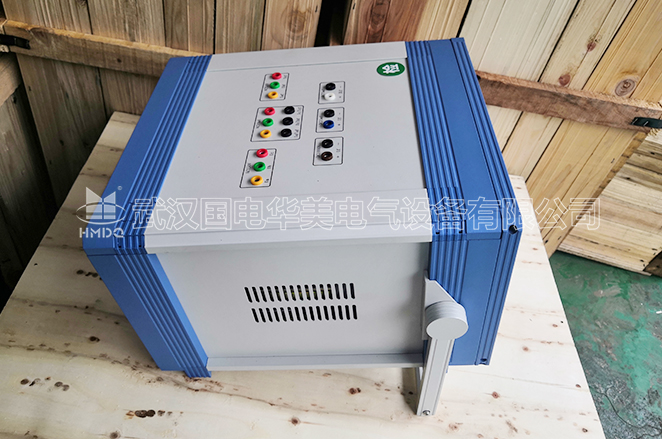

信號接入是在儀器的蓋板上。接線端子布局及定義如下圖
①：發電機定子電壓接入端子。
②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。
③：主勵磁機定子電壓接入端子。
④：發電機轉子電壓接入端子。
⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。
⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。
對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。
用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。
儀器后面板上的接地端子通過連線接入系統地。
