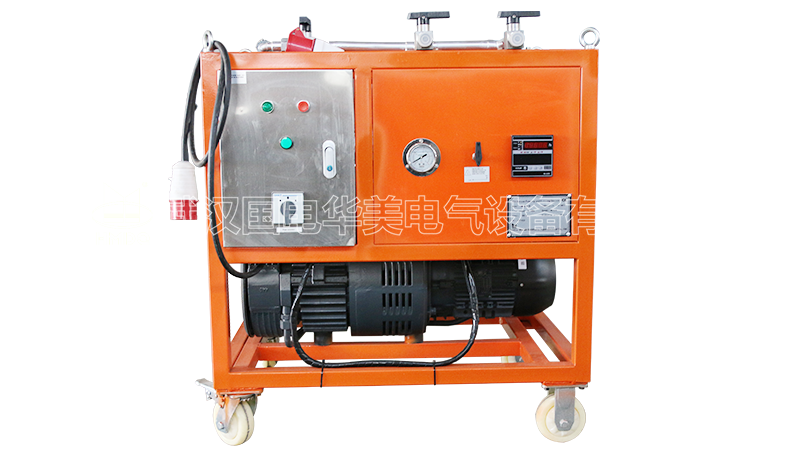

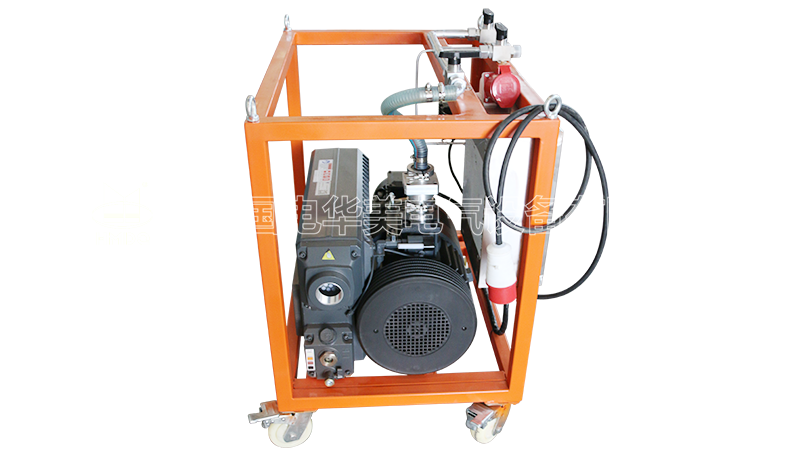

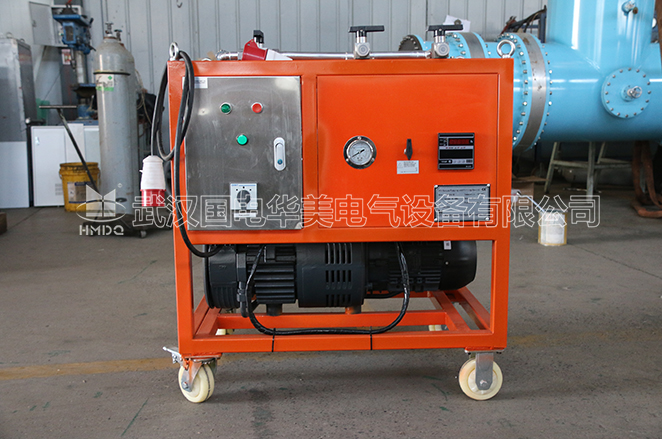

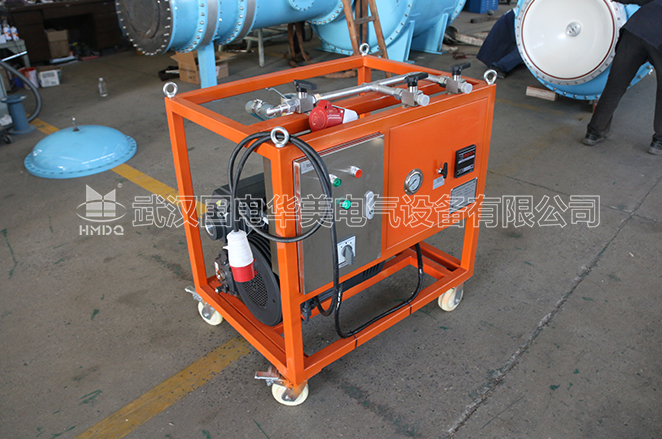

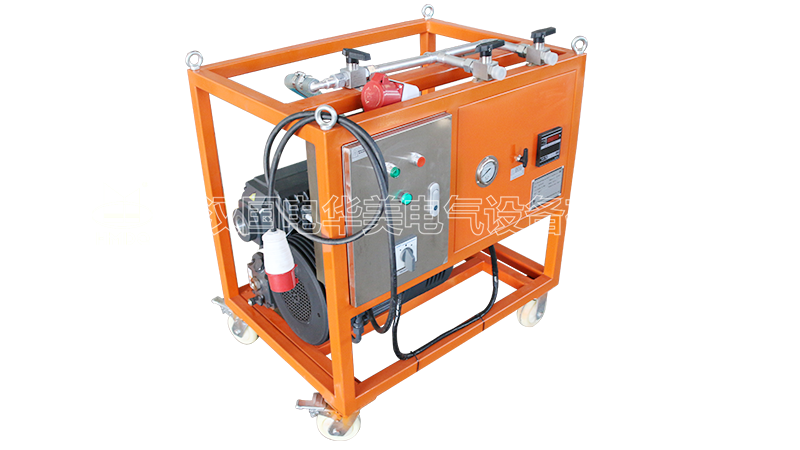

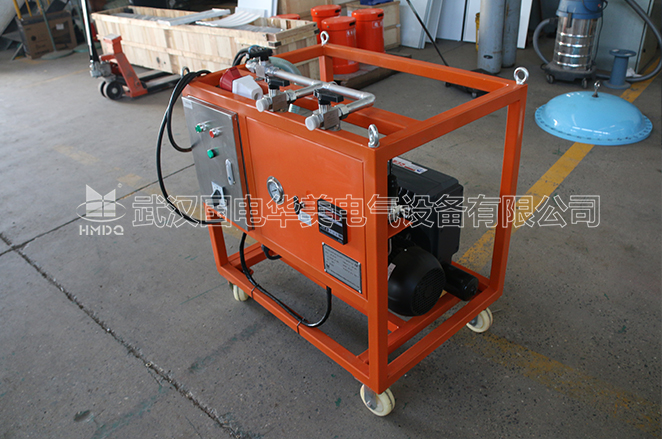

HMCZK SF6氣體抽真空裝置

SF6氣體抽真空、充氣、回收一體機

產品簡介

HMCZK SF6氣體抽真空充氣裝置主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠等部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備

功能特點

對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
對電器設備中的氣體進行回收
對回收和回充的SF6氣體進行干燥、凈化處理
對SF6電器進行充入SF6氣體
對電器中SF6氣體進行壓縮液態貯存

技術參數

1、回收
回收初壓力≤0.8MPa
回收終壓力≤50KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。
2、充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
3、抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
4、貯存
貯存容器容積0.015m3
名義液態貯存量50kg
高貯存壓力3.8 MPa
5、凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
6、年泄漏率≤1%名義儲存量
7、噪聲≤75dB(A)聲壓級
8、工作環境溫度-10°—40℃
9、功率≤5KW
10、電源：交流三相五線制50HZ 380V±10%

參考標準

說明書 檢測報告
