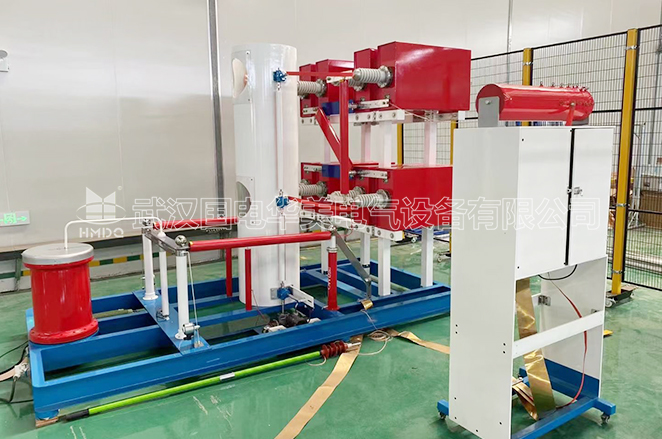

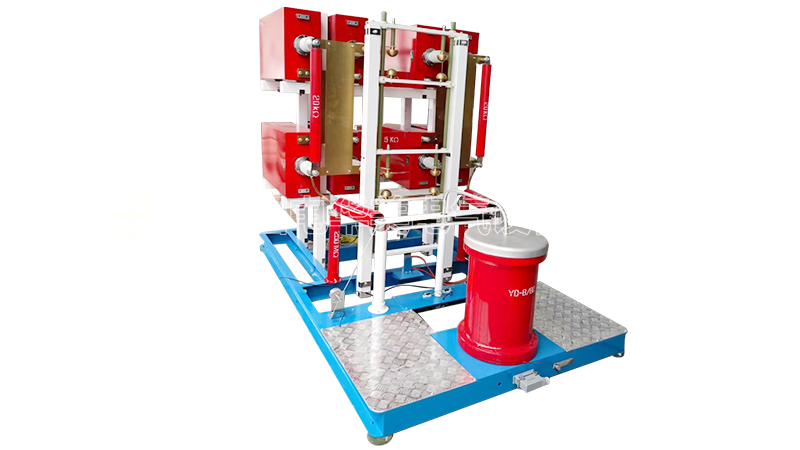

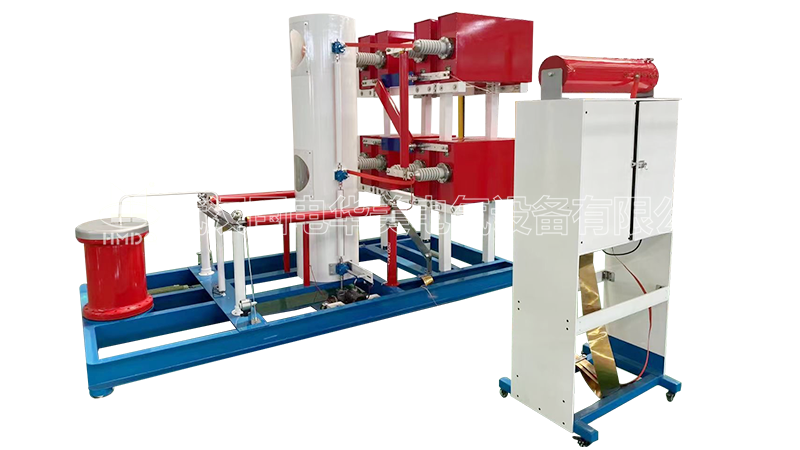

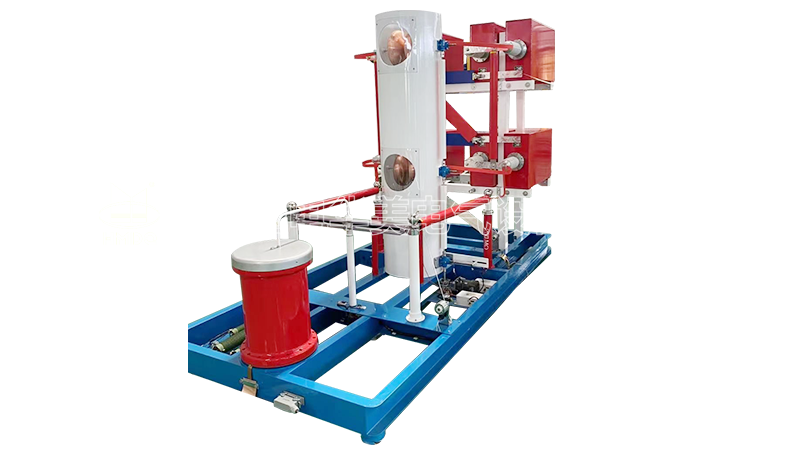

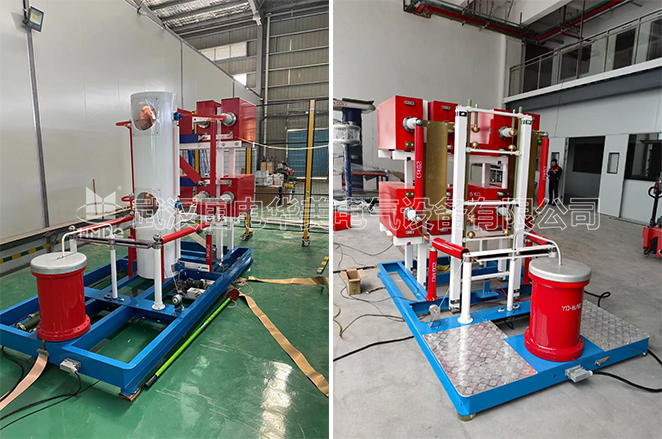

HMCJ-100kA 沖擊電流發生器

別名：多級脈沖電流發生器，多種波形沖擊電流發生器

產品簡介

沖擊電流發生器主要用于產生沖擊電流波（8/20μs和10/350）、雷電沖擊電流測試和浪涌保護器的剩余電壓值以及動作負載測試等。，或用于其他科學研究測試。
該裝置可輸出8/20μs最大振幅100kA的雷電沖擊電流和10/350μs最大幅值50kA的陡波沖擊電流。
該設備的輸出波形符合IEC和國家標準的要求。該測試設備結構美觀，測試系統自動化程度高，深受國內外客戶的推崇。
整套雷電沖擊測試設備的測試程序和波形符合GB、IEC、VDE和ANSI標準的測試要求，并可根據用戶的特殊需求進行定制

功能特點

充電裝置輸入功率：380V/50kV/20kVA，L-L兩相，50Hz/60Hz
最大充電電壓：50kVDC±10%，最大充電電流0.5A，實際充電電壓不高于45kV
脈沖電容器：26kV/60μF
電容器數量：16套，總脈沖能量300kJ
每組電容器安裝在固定支架上，定位穩定，多個電容器可并聯運行，自由組合。
觸發間隙電壓范圍：1kV～50kV；
使用期限：在100%額定值下，每120秒充放電一次，可連續工作。
放電間隙由鎢銅間隙同步控制，控制精度±0.5mm以內；
提高設備能效比，平衡投資成本，適合研究機構、科研院所等單位和實驗室應用
放電電路占地面積：W*L*H=3.5m*4.5m*2.0m
總重量：約2噸

技術參數

1.輸入電壓：AC 2相，50HZ，380V/50kV/20kVA
2.電流波形為8/20μs。SPD的殘余電壓不超過5kV；
波形的允許誤差：
－峰值：±100kA±10%
－T1:8μs±10%
－T2:20μs±10%
4.電流波形為10/350μs。SPD的殘余電壓不超過5kV；
波形允許誤差：
－峰值：±50kA±10%
－T1:10μs±10%
－T2:350μs±20%
5.沖擊波形的小過沖或振幅不應大于峰值的5%。反向的電流值不應大于峰值的20%；最大充電電壓：DC45kV，最大充電電流0.5A；

參考標準

IEC 60060-1
