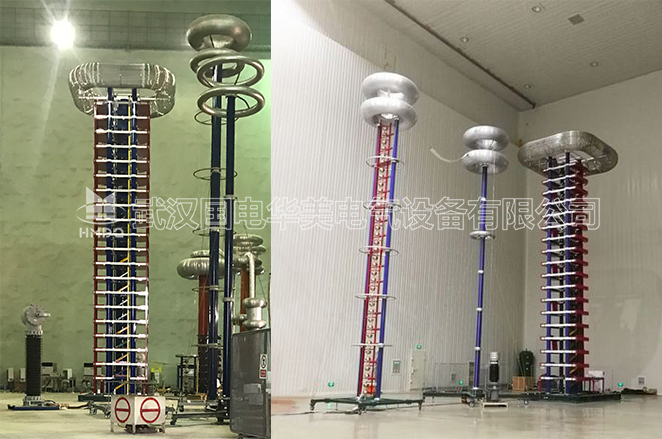

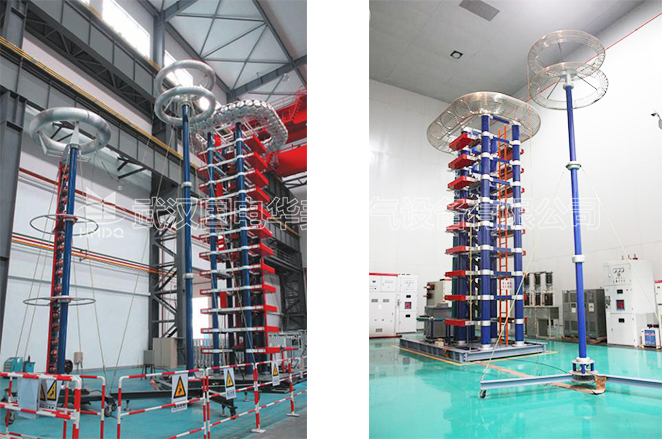

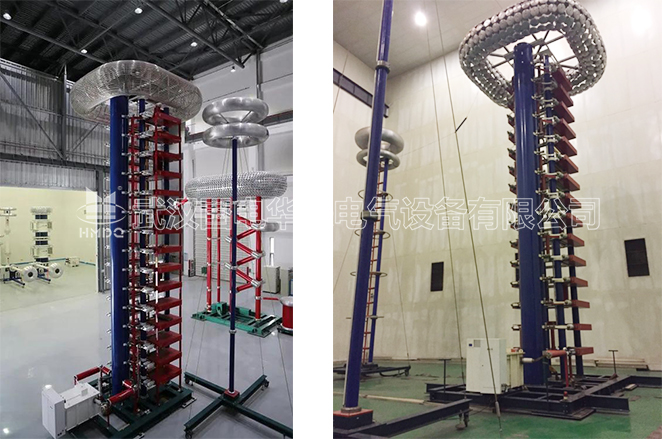

HMCJ-5600kV 雷電沖擊電壓發生器

別名：全自動雷電沖擊電壓發生器、沖擊電壓發生器、沖擊電流發生器

產品簡介

　　HMCJ-5600kV沖擊電壓發生器主要用于電力設備如：電力變壓器、互感器、組合電氣合成絕緣子、避雷器等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗，檢驗絕緣性能。

　　HMCJ沖擊電壓發生器可產生標準雷電全波，操作波和雷電截波三種沖擊波形，HMCJ沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波，振蕩操作波、線路絕緣子陡波，合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形，技術指標符合國家標準和IEC標準的規定，己通過部級，主要技術性能處于優先地位，達到同類產品先進水平。

功能特點

成套裝置配置完整，電壓等級齊全；
沖擊電壓發生器回路電感小，并采取帶阻濾波措施，在大電容量負載下仍能產生標準沖擊電壓波形，負載能力大，國內優創，并運用于科研和企業單位；
電壓利用系數高，雷電波和操作波分別不低于90％和80％；
沖擊本體結構緊湊，外形美觀，調波方便，操作簡單，同步性能好，動作可靠；
采用可控硅或LC恒流充電自動控制技術，自動化程度高，抗干擾能力強；
截波延時采用電子延時可調電路L—C延時方式；
計算機控制測量(光纖PLC控制)系統。

技術參數

標準電壓　　Rated 　　Voltag 　　(kV)	沖擊電容量　　Impulse 　　Capacitance 　　(μF)	級電容量　　Stage 　　Capacitance 　　(μF)	沖擊能量　　Impulse 　　Energy 　　(kJ)	級電壓　　Stage 　　Voltage 　　(kV)	級 數 　　Stage 　　Number	長　　Length 　　(mm)	寬　　width 　　(mm)	頂罩　　hood 　　(mm)	高　　height 　　(mm)	重量　　Weight 　　(kg)
±3200	0.03125	0.5	160	±200	16	5300	3450	4200	12400	13760
	0.04687	0.75	240					4200	12400	14720
	0.0625	1	320					4200	12400	15680
±3600	0.0278	0.5	180		18			4200	13700	15480
	0.04167	0.75	270					4200	13700	16560
	0.0556	1	360					4200	13700	17640
±4000	0.025	0.5	200		20	5800	4040	4900	15000	17200
	0.0375	0.75	300					4900	15000	18400
	0.05	1	400					4900	15000	19600
±4200	0.0238	0.5	210		21			4900	15670	18060
	0.0375	0.75	315					4900	15670	19320
	0.0476	1	420					4900	15670	20580
±5600	0.0208	0.5	280		28			5200	20620	24840
	0.03125	0.75	400					5200	20620	26020
	0.0417	1	560					5200	20620	27500
