產品簡介

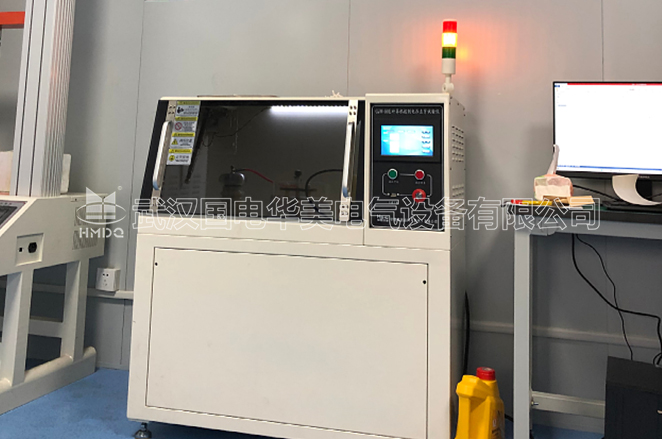

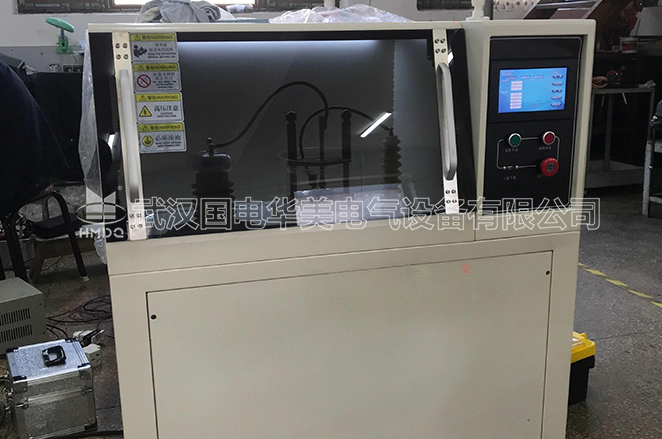

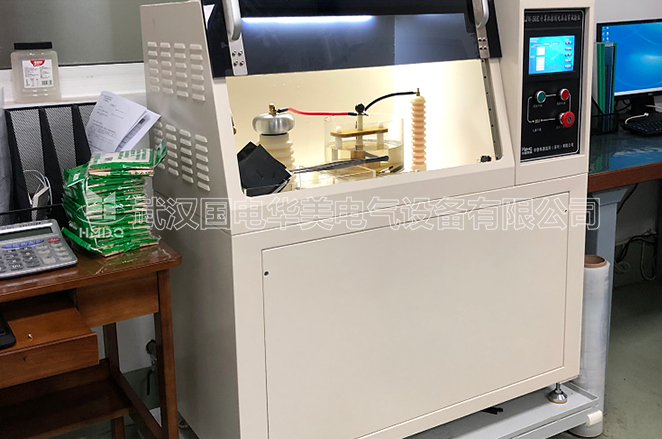

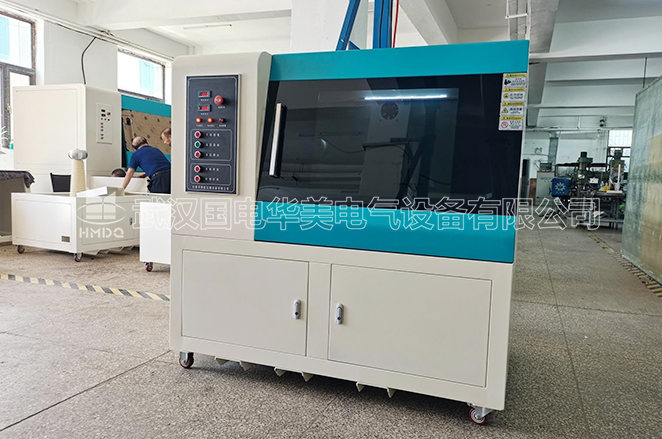

HMJC-50E電壓擊穿試驗儀主要由:升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成，主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試。


功能特點

1. 使用計算機控制，并采集所有信號；
2. 通過無級調壓控制箱生成需要的波形并且輸出0-200V電壓，通過外部觸發按鍵切換50Hz正弦波和100Hz方波；
3. 通過高壓變壓器生成需要的0-100kV電壓，并且通過機械機構切換交直流；
4. 在試樣架正負極預留外部電源輸入接口；
5. 直流電壓通過0.5uF高壓采樣電容濾波，使紋波系數≤2%；
6. 高壓采樣部分采集電壓和電流，通過AD轉換傳遞給計算機，同時預留出外部取樣接口；
7. 在直流試驗時，通過電感限制電容放電，防止放電電流過大造成干擾；
8. 整機接線如下圖所示，包含計算機和放電、照明等系統的接線方式。
