產品簡介

HMZGF直流高壓發生器主要用于直流耐壓現場試驗，同時還可以進行氧化鋅避雷器直流參考電壓試驗及泄漏電流試驗、緣電纜直流耐壓試驗和泄漏電流試驗。

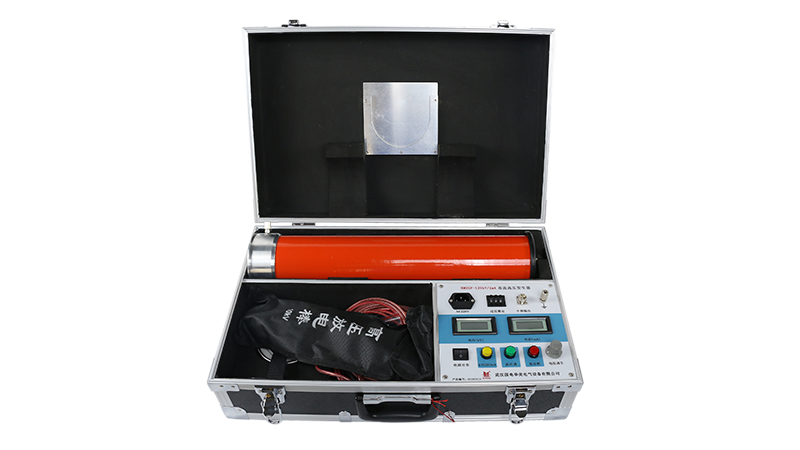

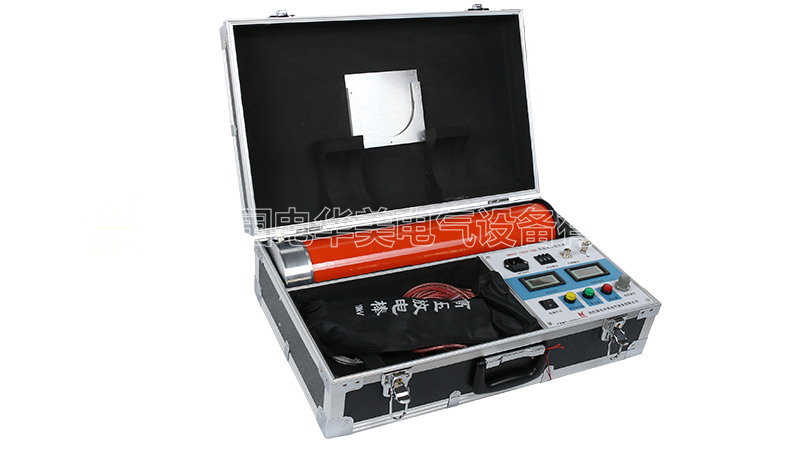

【組成】HMZGF直流高壓發生器由控制箱、倍壓筒、均壓罩、微安表、限流電阻、放電棒5個部分組成。

【特點】武漢國電華美制造的HMZGF直流高壓發生器采用了高頻倍壓電路，應用最新的PWM高頻脈寬調制技術，閉環調整，使電壓穩定度大幅度提高。采用大功率IGBT器件及驅動技術，并根據電磁兼容性理論，特殊屏蔽設計、隔離和接地等措施。使新一代直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。

【結構】國電華美公司可按用戶需求定制輸出直流電壓為60kV、120kv、200kv、300kv，其中60kv直流高壓發生器及120kv直流高壓發生器采用一體式設計，200kv及300kv的直流高壓發生器采用分體式設計，如需更高電壓的直流高壓發生器，請咨詢我公司定制。

功能特點

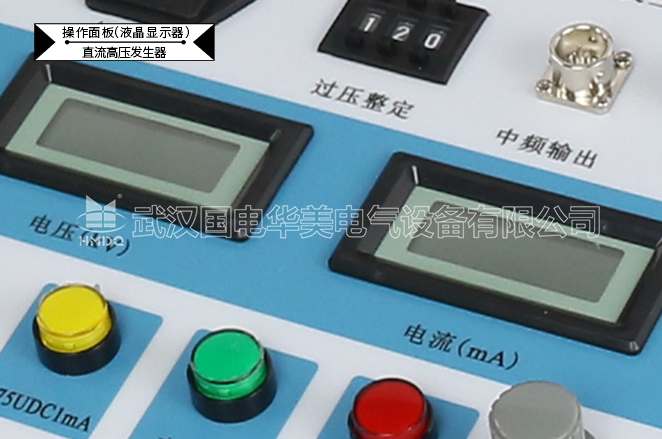

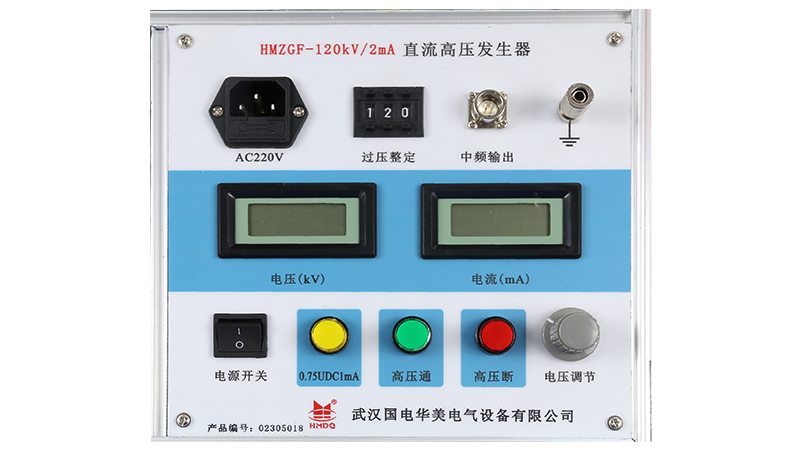

1. 精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。直流高壓發生器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊。
2. 電壓調節穩定度高，全量程平滑調壓，直流高壓發生器輸出電壓調節采用進口單個多圈電位器，升壓過程平穩。
3. 可正、負極性輸出（此為客戶選擇，若兩極性都有，為兩臺倍壓筒）、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強。
4. 工藝制造先進，率先應用中頻倍壓電路，PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。

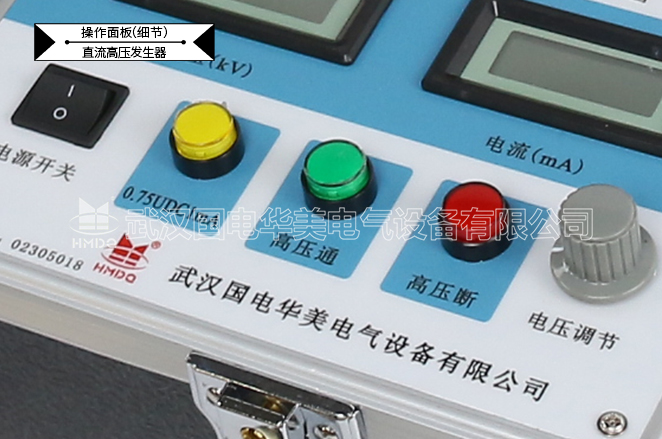

5. 增設高精度0.75UDC1mA功能，直流高壓發生器為做氧化鋅避雷器測量帶來極大的方便。

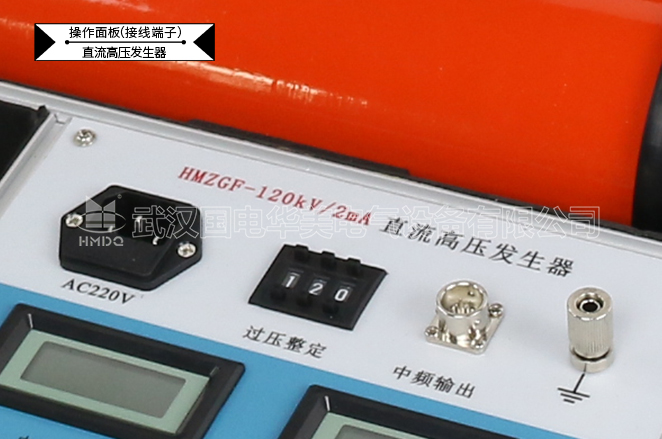

6. 過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
7. 故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，保護儀器不受損傷。
8. 倍壓筒輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
