產品簡介

ZGF-60kV直流高壓發生器采用一體式設計，60kV額定輸出高壓直流60kV，額定輸出直流電流2mA、5mA、10mA。具有具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能，電壓保護值可整定，紋波系數小、電壓輸出穩定可靠、無噪音。同時具有0.75倍電壓切換功能，方便進行直流耐壓試驗或氧化鋅避雷器直流泄漏電流試驗。

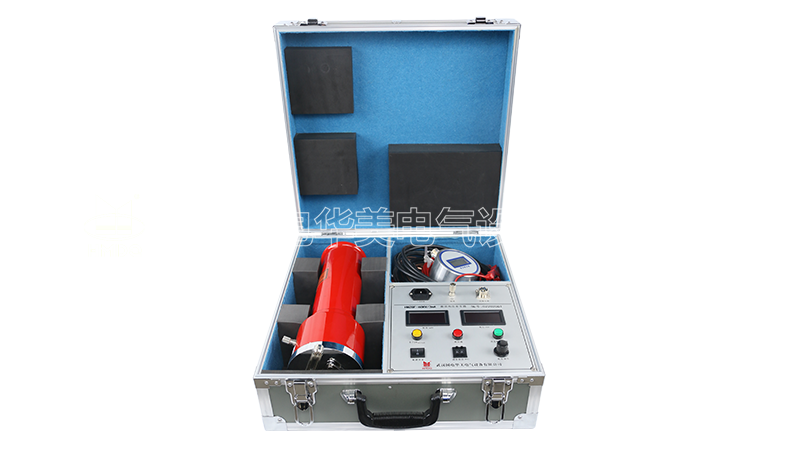

【結構】：60kV直流高壓發生器結構設計主要由控制箱、倍壓筒、高壓微安表、限流電阻、放電棒5個部分組成。

【應用】：直流高壓發生器是電力部門現場高壓試驗時直流高壓發生專用配套設備，同時還可以進行氧化鋅避雷器直流參考電壓試驗及直流泄漏電流試驗。直流高壓發生器適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

【說明】：武漢國電華美制造的ZGF直流高壓發生器采用了高頻倍壓電路，應用最新的PWM高頻脈寬調制技術，閉環調整，使電壓穩定度大幅度提高。采用大功率IGBT器件及驅動技術，并根據電磁兼容性理論，特殊屏蔽設計、隔離和接地等措施。使新一代直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。

功能特點

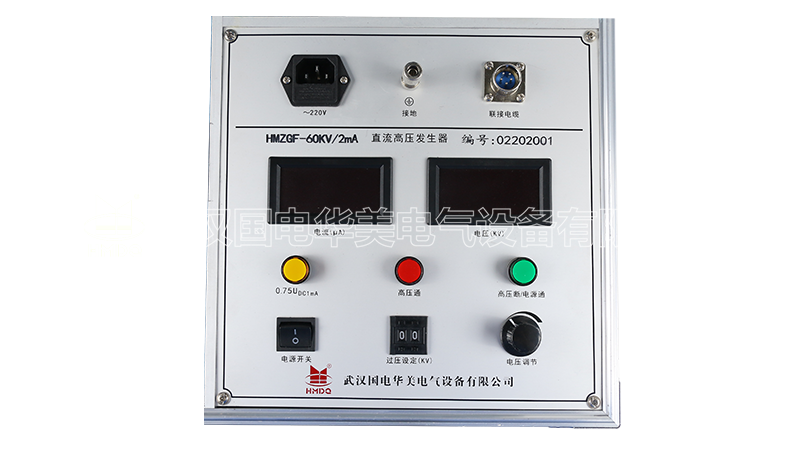

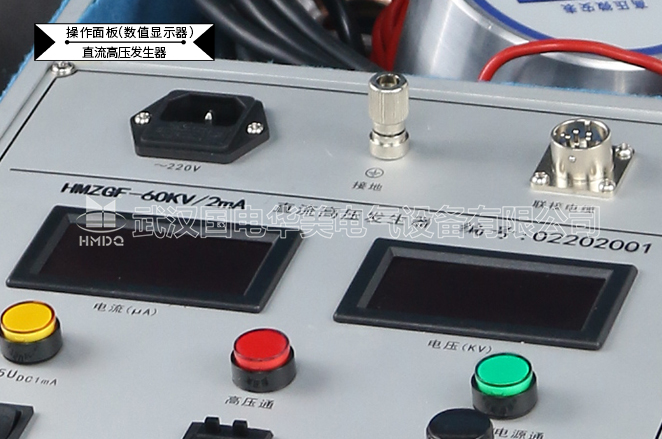

1. 【輸出電壓穩定】：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2. 【保護全面】：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。

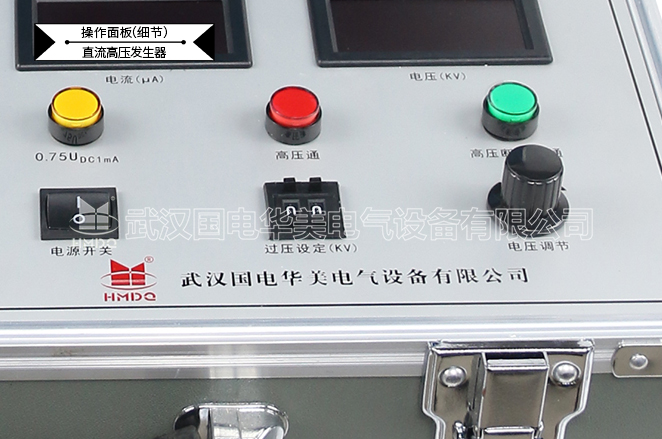

3. 【0.75U功能】：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4. 【零起升壓】：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5. 【過壓設定】：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

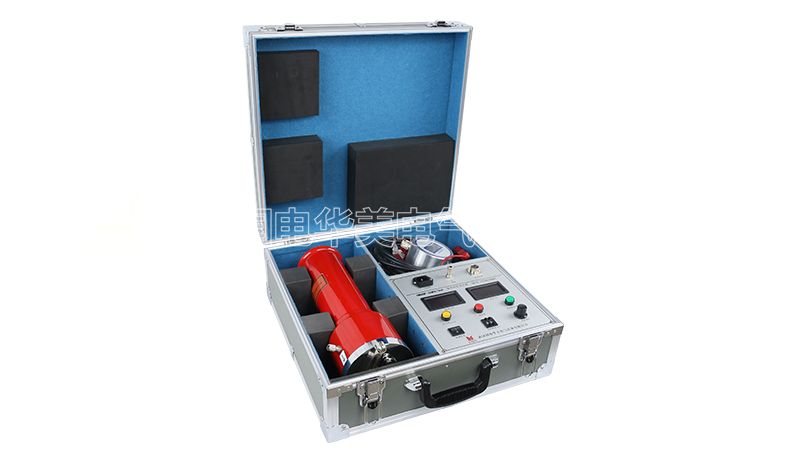

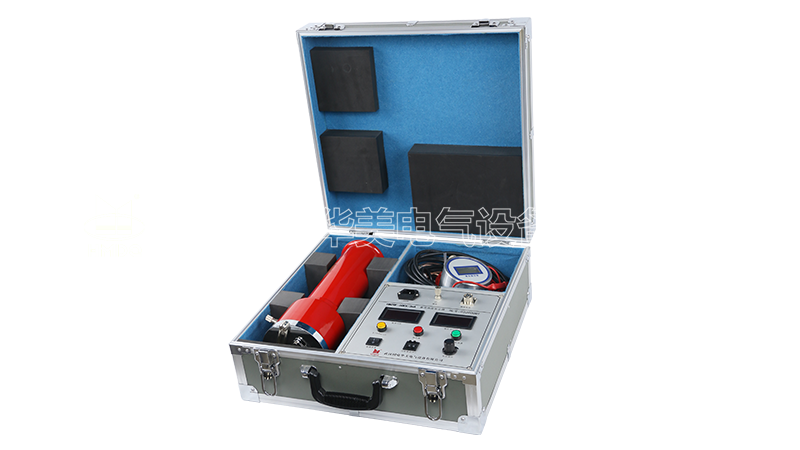

6. 【一體式設計】：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7. 【性能可靠】：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
