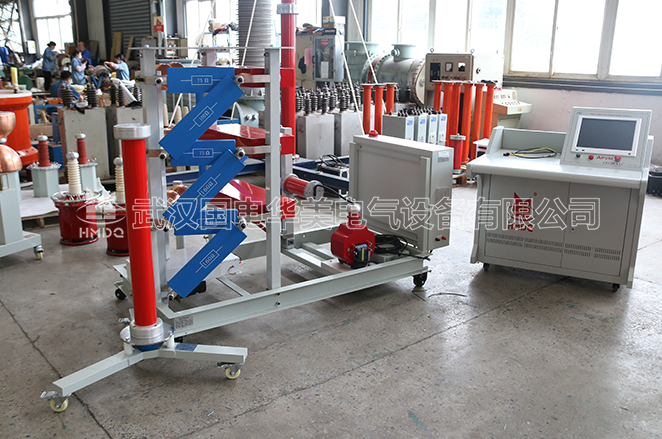

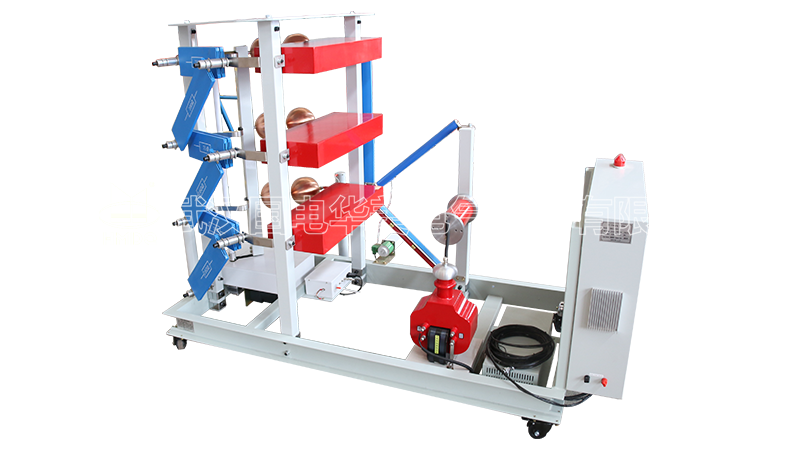

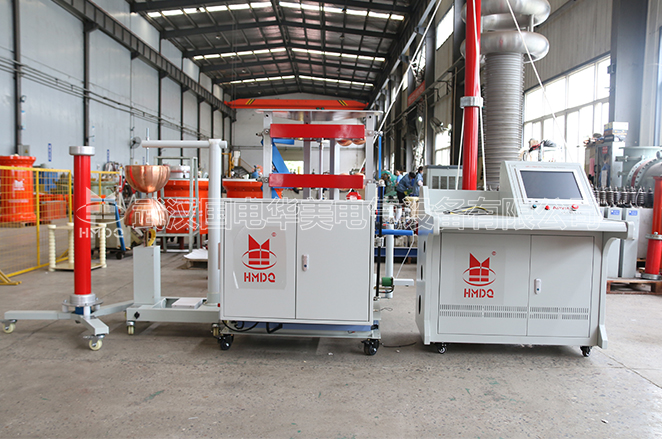

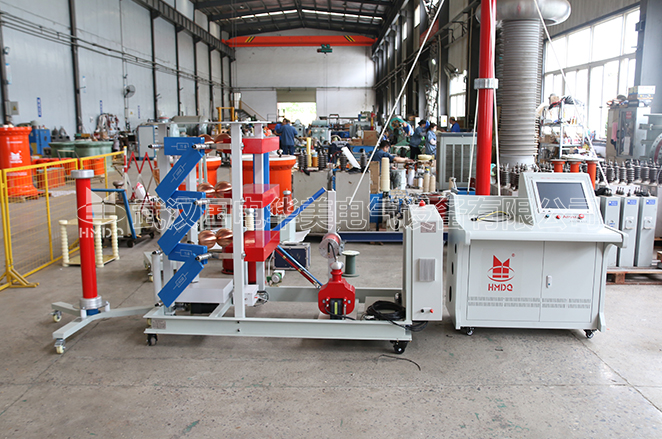

HMCJ-300kV/20kJ 雷電沖擊電壓發生器

產品簡介

HMCJ 雷電沖擊電壓發生器適用于空氣間隙、懸式玻璃絕緣子、復合絕緣子、套管等試品進行標準雷電沖擊電壓全波、操作波波和截波沖擊電壓試驗。

功能特點

回路電感小，并采取帶阻濾波措施，在大電容量負載下能產生標準沖擊波，負載能力大。
電壓利用系數高，雷電波和操作波分別不低于85%和80%。
調波方便，操作簡單，同步性能好，動作可靠。

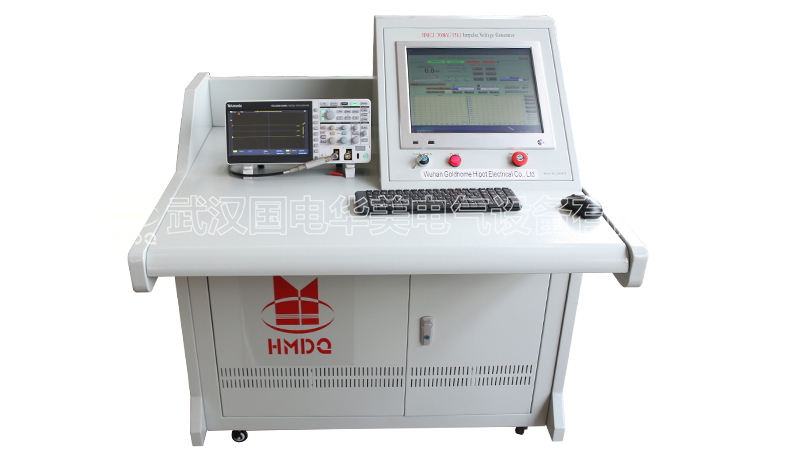

采用恒流充電自動控制技術，自動化程度高，抗干擾能力強。

技術參數

充電電壓	整定范圍	0 ~ 100kV
	工作范圍	20 ~ 100kV
	整定偏差	≤ ±1%
	不穩定度	≤ ±1%
	整定分辨	0.1kV
充電時間	整定范圍	30~180s
	整定分辨	1s
	報警時延	2s
加壓次數	整定范圍	1~999
保護設定	過流保護值	可設定
	過壓保護值	可設定
	動態充電保護	可設定
觸發脈沖		大于15kV，上升時間小于100ns，極性可切換
輸出沖擊穩定性		大于99%

參考標準

DL/T 848.5-2004
