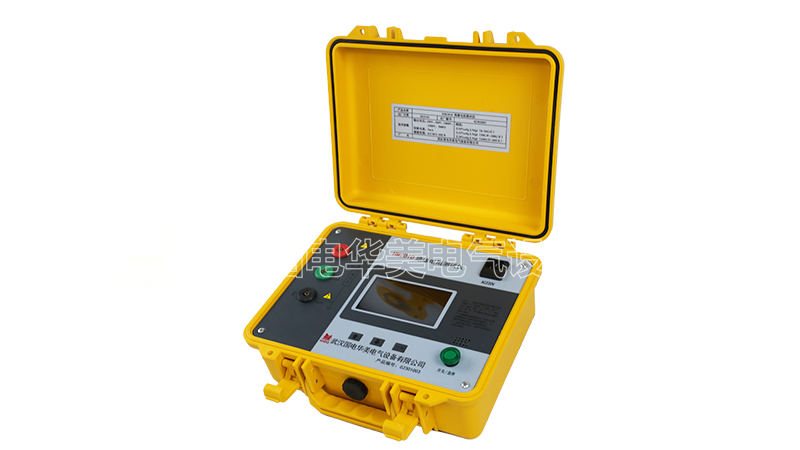

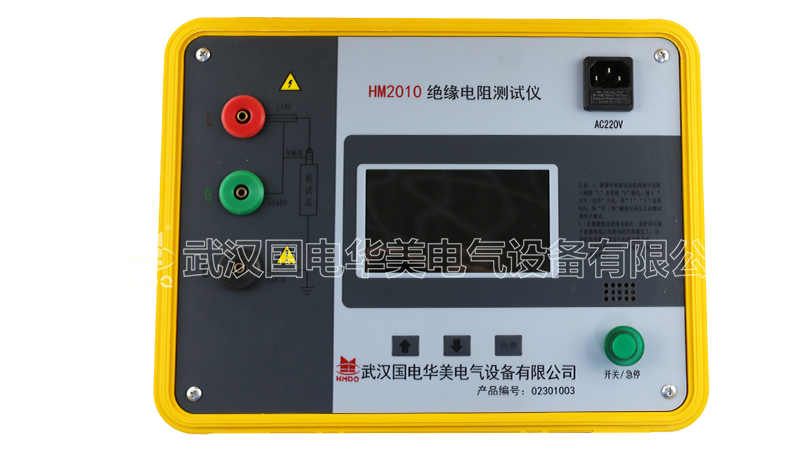

HM2010 5KV絕緣電阻測試儀

產品簡介

HM2010 絕緣電阻測試儀用于變壓器、電機、電纜、電器設備及測量各種絕緣材料的絕緣電阻值。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的絕緣電阻、吸收比、極化指數、電容量、泄漏電流測量。
儀器內置兩套高性能單片機可同時進行數據采樣，數據處理和運行控制，儀器有自動校正，自動測量，自動放電等功能。操作簡單，使用方便。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的絕緣電阻值。
具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。

功能特點

輸出容量大，短路電流為5mA；
抗干擾能力強，特別使用于220KV及以上電力系統使用；

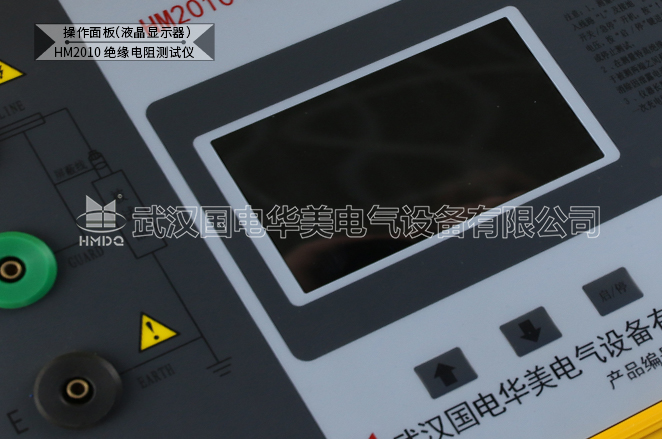

大屏幕點陣液晶顯示；
模擬指針與數字顯示共存，數字反映被試品絕緣電阻的精確度，模擬指針能反映測試過程中絕緣電阻的動態變化；
輸出電壓可以選擇5000V、2500V、1000V、500V、250V；（標準款）
（12000V）、10000V、5000V、2500V、1000V、500V（高壓款）
內置大容量電池，一次充足電可以連續使用一星期以上，同時儀器也可以用交流供電方式測量（建議用戶盡可能用內置電池測量）。

技術參數

注：其他規格可定制

功能	絕緣電阻、吸收比、極化指數、泄漏電流、電容量測試
電源	DC12V 2.2Ah可充高性能鋰電池
背光	可控白屏背光，適合昏暗場所使用
測量方式	直流負壓輸出
額定電壓	DC:250V/500V/1000V/2500V/5000V標準款 500V/1000V/2500V/5000V/10000V/（12000V）高壓款
量程	250V:0.5MΩ～600MΩ （可擴展至0.2TΩ）
	500V:1.0MΩ～1GΩ （可擴展至0.2TΩ）
	1000V:2.0MΩ～5GΩ （可擴展至0.4TΩ）
	2500V:5.0MΩ～50GΩ （可擴展至1TΩ）
	5000V:10.0MΩ～100GΩ （可擴展至10TΩ）
	10000V:20.0MΩ～500GΩ （可擴展至10TΩ）
	12000V:50.0MΩ～10TΩ
最高分辨率	0-999MΩ：0.1M
	1-10GΩ：10M
	100GΩ以上：100M
精度	±10%rdg±3dgt （0~50GΩ） ±15%rdg±3dgt （50GΩ～100GΩ） ±20%rdg±3dgt （100GΩ～10TΩ）
電容測量	0.1-5μF
測試頻率	(自動選頻)
測試電流	DC0-5mA
濾波功能	三種
過載保護	10秒
短路電流	5mA
自動放電	繼電器自動放電，放電電壓數字顯示
LCD尺寸	128mm×75mm
測量指示	測量中LED閃爍指示，LCD計數，進度條形圖指示
尺寸	儀表尺寸：長寬高320mm×275mm×145mm
	外包裝尺寸：長寬高400mm×245mm×335mm

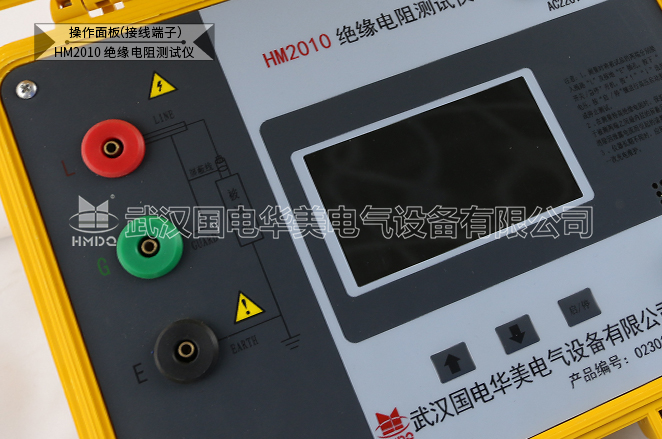

標準測試線	3條：紅色3m帶探棒、夾子、掛鉤，黑色3m，綠色3m各1條
模擬條形圖	38點
測量次數	500次以上(短路測試，測1次，停30秒再測)
DAR/PI	自動測量、自動顯示
報警功能	測量時，“嘟--嘟--嘟--”報警提示
自動關機	開機無操作5分鐘后自動關機
工作電壓	外接AC220V電源，內部轉換充電電源為19V
質 量	儀表：4kg(含電池)
	總質量：6kg(含包裝)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
電磁特性	IEC61326(EMC)
應用標準	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61010-31-1(手持式探針)；IEC60529；IP40。
