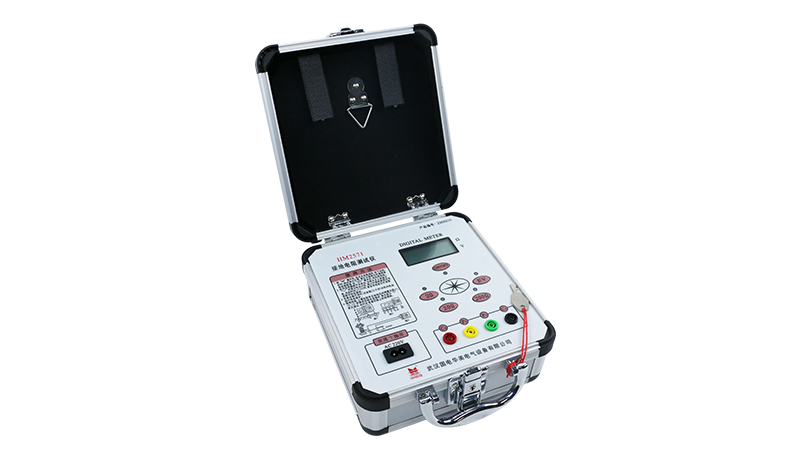

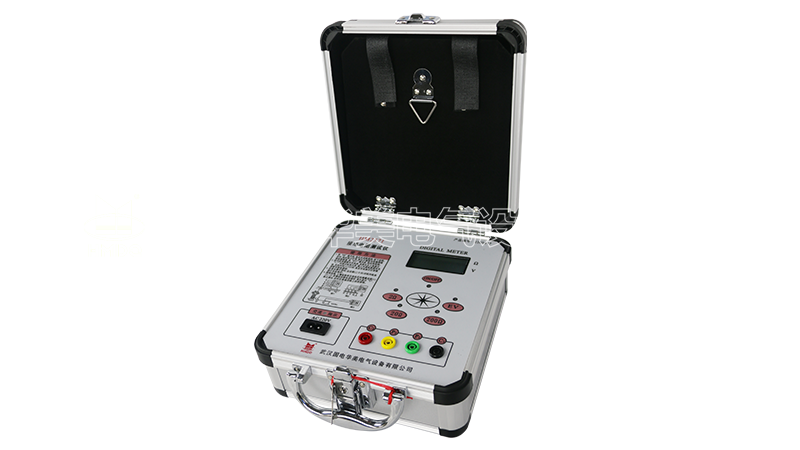

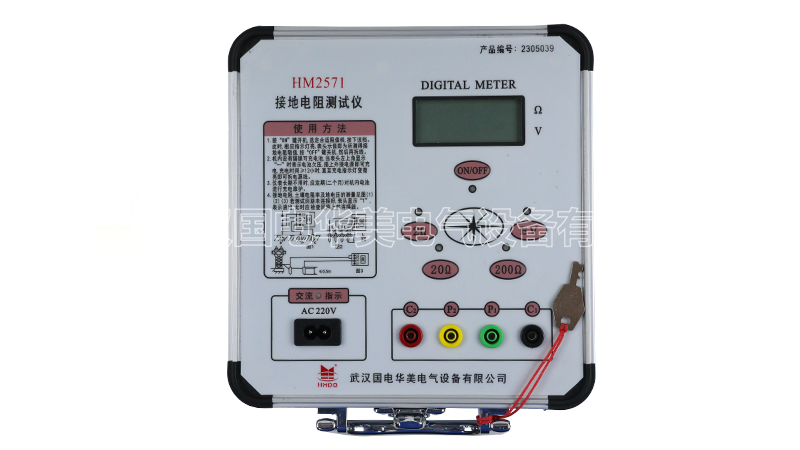

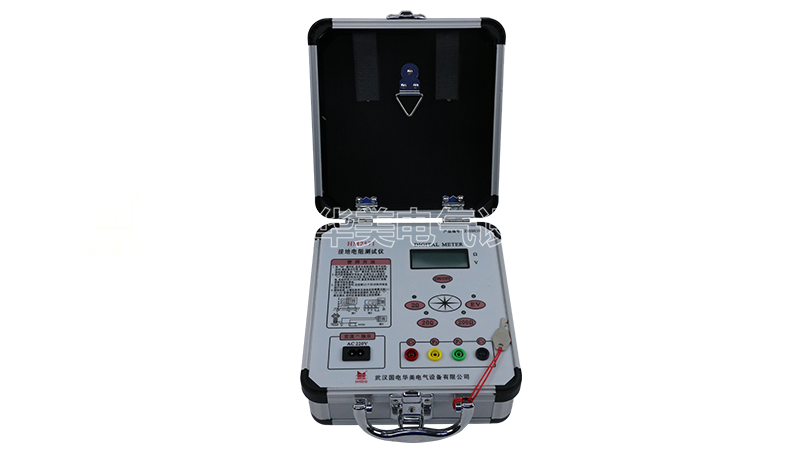

HM2571 數字接地電阻測試儀

產品簡介

HM2571 數字接地電阻測試儀用于電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量

功能特點

接地電阻測量儀摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。

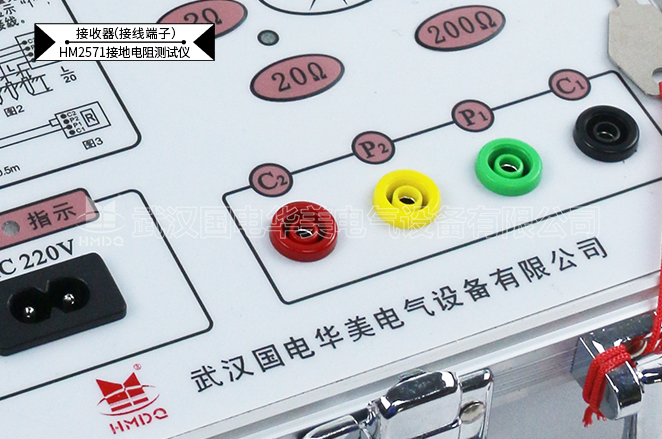

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω

接地電阻測量儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

產品別稱：數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、數字接地電阻表

技術參數

使用條件	環境溫度	0℃～+45℃
使用條件	相對濕度	≤85%RH
測量范圍及恒流值(有效值)	電阻	0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA)
測量范圍及恒流值(有效值)	電壓	AC0～19.99V
測量精度及分辨率	精度	0～0.2Ω≤±3%±1d
		0.2Ω～199.9Ω≤±1.5%±1d
		1～19.99V≤±3%±1d
	分辨率	0.001Ω、0.01Ω、0.1Ω、0.01V
輔助接地電阻及地電壓引起的測量誤差	允許輔助接地電阻	RC(C1與C2之間)
		0～2Ω，2～20Ω≤1kΩ
		20～200Ω≤2kΩ
		RP(P1與P2之間) < 40kΩ，誤差≤±5%
	允許地電壓(工頻有效值)	≤5V，誤差≤±5%
電源及功耗	最大功率損耗	≤2W
	直流	8×1.5V(AA，R6)電池
	交流	220V/50Hz
體積與重量	體積	220×200×105mm³
體積與重量	重量	≤1.4kg

參考標準

DL/T 845.2-2004，GB/T 17949.1-2000
