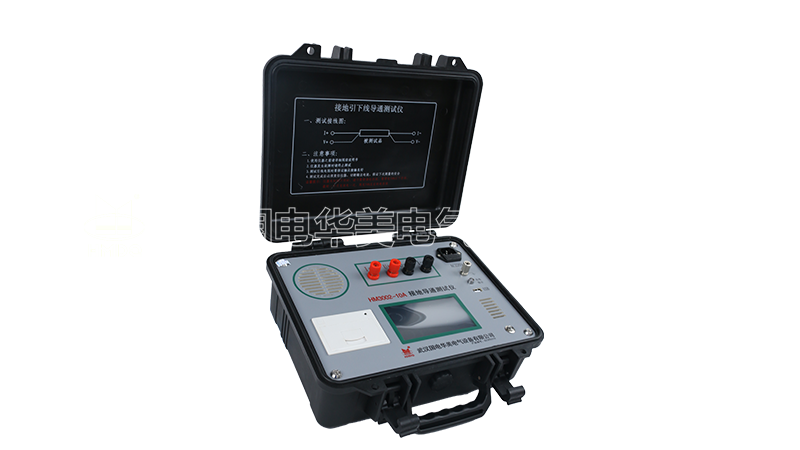

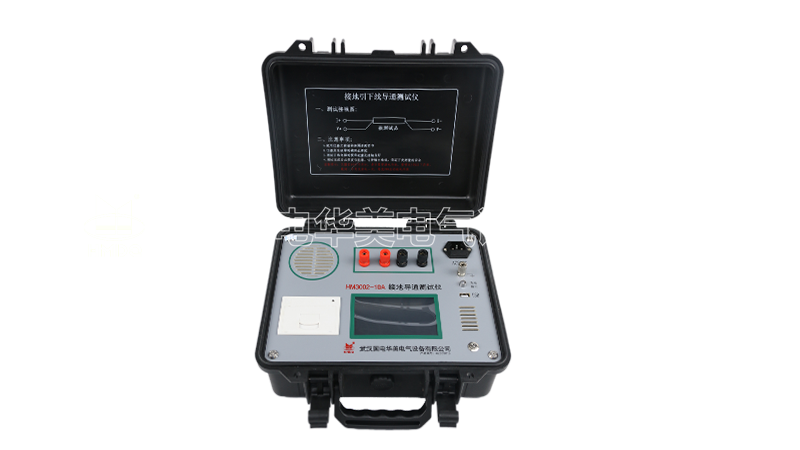

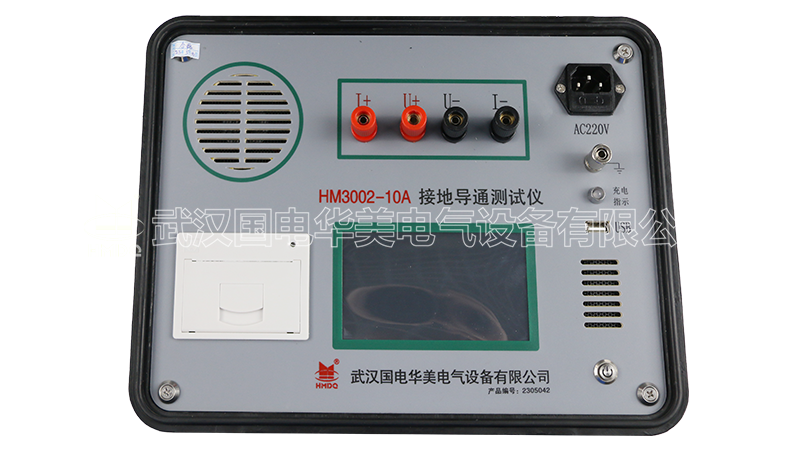

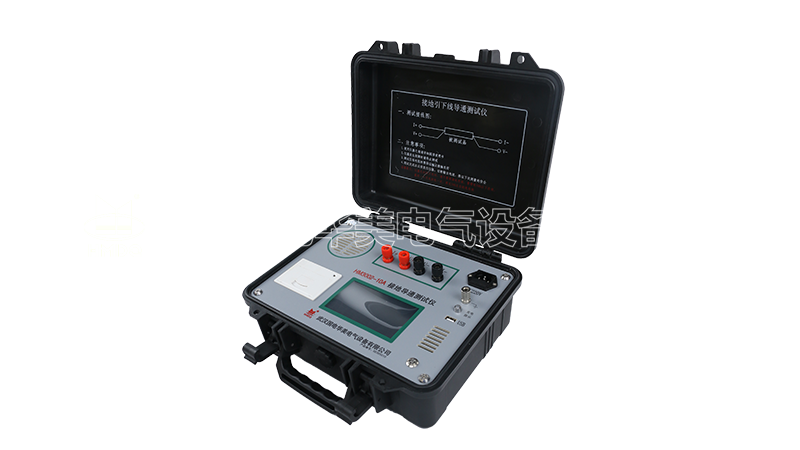

HM3002 接地引下線導通測試儀

產品簡介

接地導通測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。

電力設備的接地導通與地網的可靠、有效連接是設備安全運行的根本保障。接地導通是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。

功能特點

儀器采用兩種供電方式：內部鋰電池和AC220V。
儀器具有自動測量（盲測）功能。
儀器阻值測量范圍寬、分辨率高，多電流檔位選擇。
儀器測量精度高，具有抗干擾、防震、方便攜帶等特點。

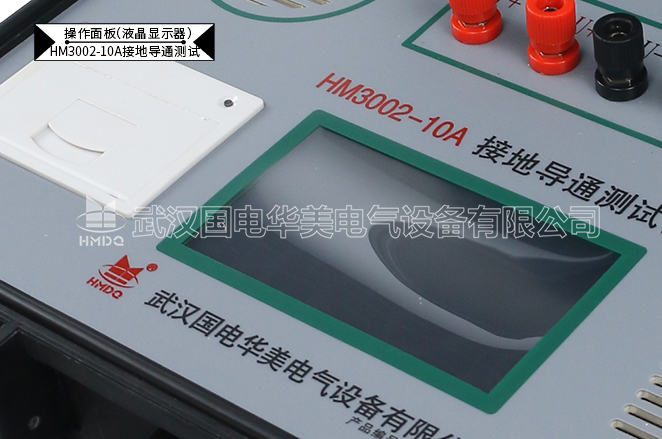

采用5.0英寸65K色觸摸屏，操作方便。
內置大容量非易失性存儲器，可存儲500組數據。
內置高速微型熱敏打印機，可打印測量數據。
內置高精度時鐘，實時顯示時間。
具有U盤存儲功能。

技術參數

技術參數

測試電流	測試范圍	準確度
10A	1.0mΩ～0.6Ω	±（0.2%讀數＋0.001mΩ ）
5A	5.0mΩ～2.0Ω	±（0.2%讀數＋0.005mΩ ）
3A	10.0mΩ～5.0Ω	±（0.2%讀數＋0.01mΩ）
1A	30.0mΩ～15Ω	±（0.2%讀數＋0.05mΩ）
0.3A	100mΩ～50Ω	±（0.2%讀數＋0.1mΩ）

分辨率： 0.0001μΩ， 5位有效數字；
主機尺寸： 243mm×154mm×103mm
主機重量： 3.8kg

使用條件

環境溫度：－10℃～50℃
環境濕度： ≤85℅RH，不凝露
工作電源：AC220V ±10%，50Hz/60Hz

參考標準

GB/T 28030-2011
