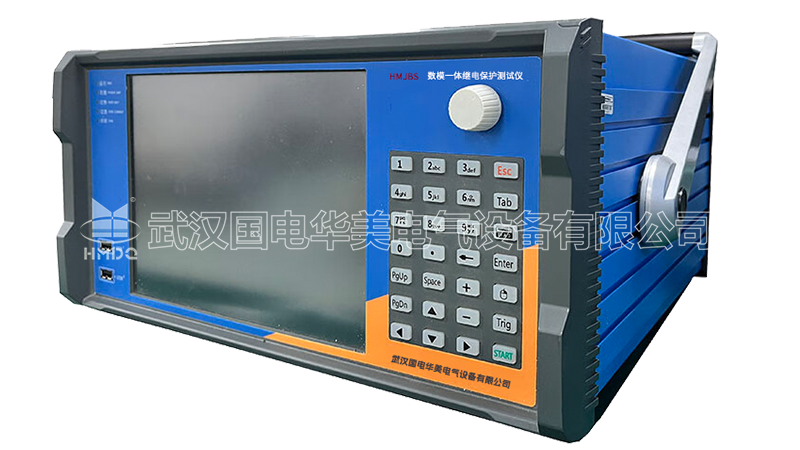

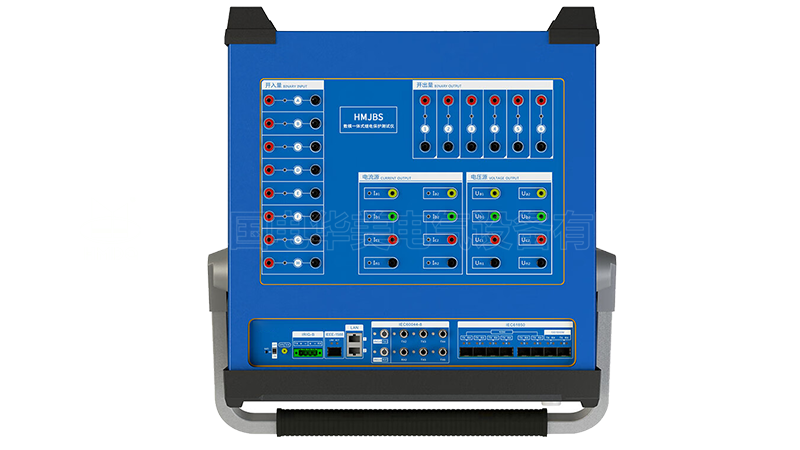

HMJBS 數模一體繼電保護測試儀

產品簡介

HMJBS 數模一體化繼電保護測試儀是依據《DL/T624-2010繼電保護微機型試驗裝置技術條件》、《DL/T1501-2016 數字化繼電保護試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。
產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可對合并單元、繼電保護裝置、測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

功能特點

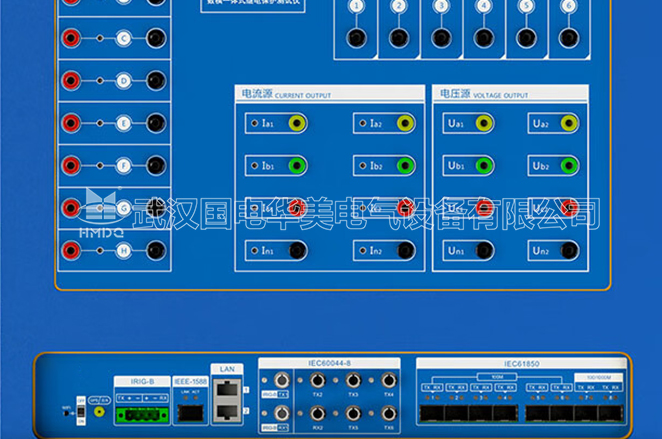

6對100M光纖通訊以太網接口，可收發IEC61850-9-1/2幀格式的采樣值、Goose、IEEE-1588報文；整機更大支持24組SV報文+64組Goose報文同時輸出；
5對2~10M光纖串口，可收發IEC60044-7/8 FT3、國網擴展FT3、許繼私有FT3幀格式的采樣值報文；
4/6路電壓（0~125V AC）、3/6電流（0~30A AC）同時輸出（型號不同，輸出路數不同），且幅值、相位、頻率完全獨立調節；
采用新型開關電源模塊結合高保真模塊式線性功放，既保證小信號精度高，波形精致平滑，又保持儀器輕巧，攜帶方便；
內置GPS對時模塊，同時提供1對光同步接口，可接收IRIG-B/PPS對時，也可對外提供IRIG-B碼同步時鐘源；
內置輔助直流輸出，110V/220V可切換，可為保護裝置供電；

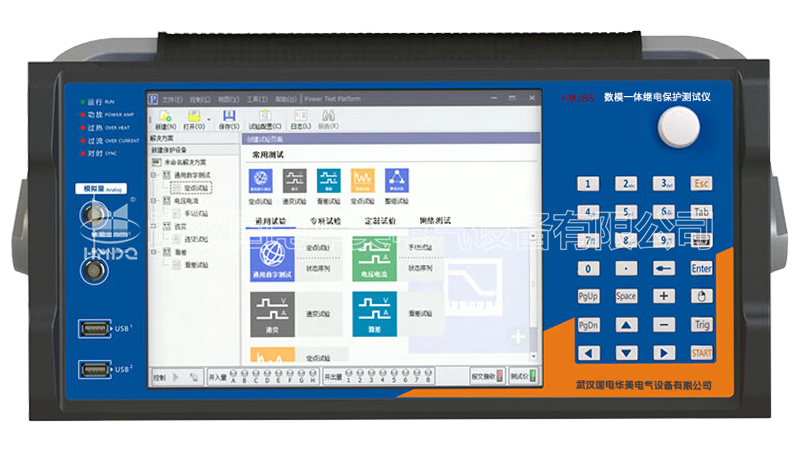

內置工控機，可單機操作或外聯PC操作，操作軟件一致；
散熱結構設計合理，硬件保護措施可靠完善，對過流、過溫、短路等具有自保護及告警功能；
完整解析SCL文件（SCD、CID、ICD、NPI），實現對SV、GS信息的自動配置；
嵌入報文偵測、監視與抓包功能，自動分析報文類型、屬性、波形、幅值、相位、頻率、Goose狀態、品質因素等，支持SV報文重新采樣，自動統計報文離散度，對異常報文進行告警；報文幀數據可逐一解析對比，支持PCAP文件輸出；
嵌入PCAP報文回放功能，可對導入的PCAP文件進行自定義編輯及保存，可產生碎包、巨包，可疊加CRC錯誤，可定量發送指定幀報文，可循環播放；
嵌入SV、GS、FT3異常幀模擬測試功能，支持丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤等異常模擬；
嵌入網絡壓力與Goose風暴測試功能，可自由組合SV與Goose產生指定流量的報文輸出；
嵌入智能終端SOE響應時間測試功能，測量精度<0.1ms；
嵌入同步時鐘測試功能，提供對時精度與守時精度測試，對時模式支持IRIG-B和IEEE-1588；
光纖通訊接口提供數據轉發、鏡像、回環等；
保護測控（常規或智能）測試功能：電流電壓、狀態序列、定值校驗、差動保護、諧波試驗、低周減載、系統振蕩、整組試驗、同期等；
合并單元測試功能：離散度測試、額定延時測試、對時/守時性能測試、核相測試、規約一致性測試、網絡壓力測試、同步性測試（電子式互感器接入模式）；
智能終端測試功能：SOE響應時間測試、網絡壓力測試、Goose風暴測試、虛端子測試、規約一致性測試；
光交換機測試功能：VLAN測試、轉發延時測試、網絡壓力測試；
同步時鐘源測試功能：對時性能測試、守時性能測試。

技術參數

光纖以太網口	6對×100Mbits/s，ST，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；	發送離散度：<0.1μs 接收時標精度：<25ns 更大輸出流量：＞95M 1588對時精度：<80ns
光纖串口	5對×（2~10Mbits/s），ST，多模，850nm； IEC60044-7/8，F(xiàn)T3；支持曼碼或異步串口傳輸方式；	發送離散度：<0.1μs 接收時標精度：<25ns
同步接口	內置GPS； 1對×IRIG-B/PPS光口，ST，多模，850nm	精度：<400ns
電以太網口	1個，RJ-45，100Mbits/s
交流電壓源	4/6×125V，分辨率：1mV，更大輸出功率：60VA/相	精度：0.1%
交流電流源	3/6×30A，分辨率：1mA，更大輸出功率：450VA/相	精度：0.1%
直流電壓源	4/6×175V，分辨率：1mV，更大輸出功率：75VA/相	精度：0.5%
直流電流源	3/6×20A，分辨率：1mA，更大輸出功率：300VA/相	精度：0.5%
輸出頻率	0~1000Hz，分辨率：1mHz	精度：0.001Hz
輸出相位	0~359.999°，分辨率：0.001°	精度：0.2°
輸出諧波	直流分量，2~20次諧波
開關量輸入	8路，10-250VDC或空接點，自動識別，無極性
開關量輸出	8路，空接點/快速開出，交直流開斷能力：0.5A，250V	快速開出時間：<10μs
屏幕	8.4’ LED，1024×768
供電電源	AC：220V±15%，頻率：50Hz±10Hz
體積	360 ×200 ×415 （mm）	重量：13.5~15.0Kg
