產品簡介

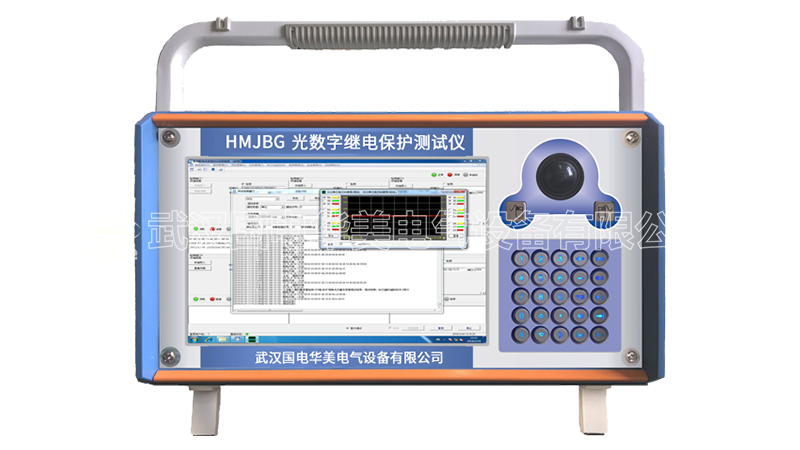

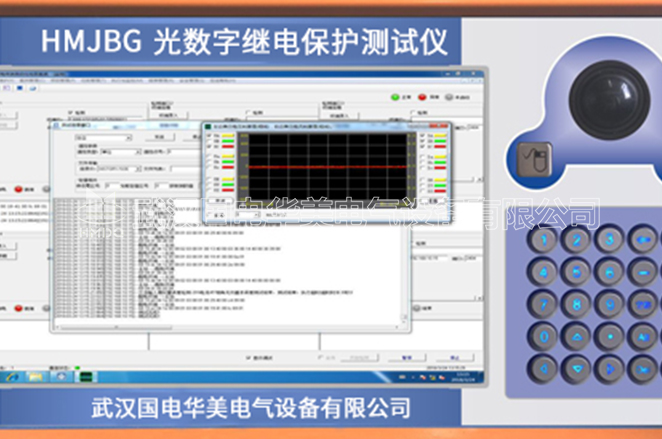

光數字繼電保護測試儀可實現對光數字保護裝置的全功能測試，并可模擬采集器輸出對MU實現閉環測試，具備GPS、IRIG-B碼同步接口并支持1EEE1588對時方式，為站內調試以及站與站聯調提供條件。
廣泛應用于智能變電站系統聯調、安裝調試、運行維護、故障檢修及技能培訓等場合。
基于IEC61850通信及建模標準研制，擁有16光口的設計、以及強大的數據處理能力完全滿足國網直采直跳、南網組網方式測試要求

功能特點

1. 12路小信號電壓和36路數字量采樣值可同時輸出與調節;
2. 12相小信號電壓和36路數字量采樣值的幅值、相位、頻率獨立調節;
3. 具備雙以太網網口及WIFI，可實現電腦通過有線或無線與測試儀通訊，方便現場人員調試;對時方式可采用內置GPS模塊、光B碼對時，可多機對時同步輸出;
4. 具有2路獨立的光B碼輸出;
5. 各路電壓電流、開入量與開出量同步回采顯示，同時可設置開入量觸發或時間觸發等多種方式錄波并轉成COMTRADE格式文件或PCAP文件;軟件能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試;
6. 自動解析SCD、ICD等模型文件，自動選擇電流電壓通道、比例系數、ASDU數目、采樣率、GOOSE等的配置;IEC61850報文符合IEC61850-9-1、61850-9-2、GOOSE、IEC60044-7/8(FT3)標準、國網FT3的報文;混合輸出:功放輸出和IEC61850-9-2/9-1或者功放輸出和FT3可同時輸出，可滿足合并單元的測試;
7. 故障在線支持標準的COMTRADE格式波形回放;
8. 輔助直流電源。
