產品簡介

隨著智能變電站全面建設的展開，電子式互感器、合并單元、智能終端、智能開關等基于DL/T 860標準的大量數字智能電子設備在變電站中被應用。常規的調試檢修用的儀器儀表已經無法滿足現場這類信號采集和觀察的需要，在智能變電站新建調試和檢修調試階段，需要一種方便攜帶和操作，用來觀察這類光纖數字信號的狀態并通過輸出測試信號檢測相關智能設備運行狀態的專用儀表。手持光數字測試儀的開發與應用對智能變電站的建設和保障電網安全運行有著重要的現實意義。

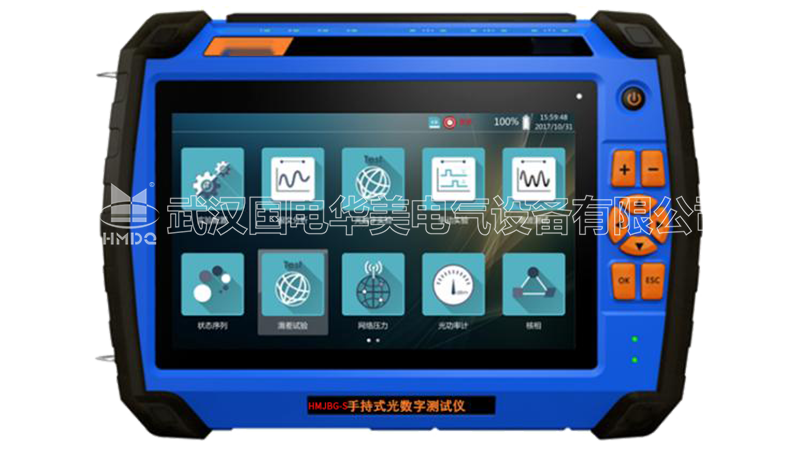

手持式光數字繼電保護測試儀是依據《DL/T 624-2010繼電保護微機型試驗裝置技術條件》等相關的技術規范設計，同時基于IEC61850通信標準體系，采用雙核ARM+FPGA的低功耗SOC平臺實現的手持式儀表。
手持式光數字繼電保護測試儀采用平板式的操作方式，具有對智能變電站過程層網絡的報文監測、流量統計、報文存儲、模擬MU發送、簡單的繼電保護測試、光功率測量、B碼時間信號比對以及極性測試和核相等功能，可實現對合并單元、繼電保護裝置、測控裝置、智能終端的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。

功能特點

1. 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；
2. 可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；
3. 支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
4. 支持虛端子圖形化顯示功能，數據流向清晰明了；
5. 支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；
6. 具備實時告警功能，現場應用更方便；
7. 裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；
8. 支持串接監聽功能，可在不中斷現場數據傳輸?shù)那闆r下對數據進行解析和分析；
9. 支持光功率計功能，可測試光網口及光串口的功率；
10. 支持網絡壓力功能，可模擬各種異常報文或異常流量對設備的可靠性進行檢驗；
11. 支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；
12. 支持互感器極性測試功能；
13. 支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；
14. 支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；

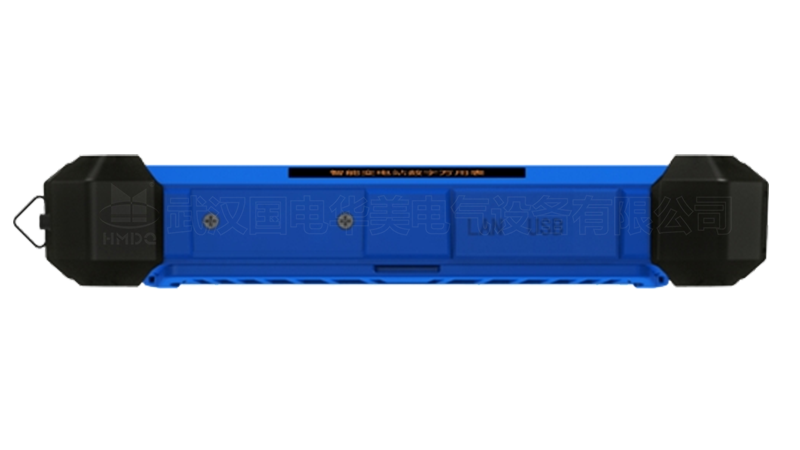

15. 提供USB口，可通過USB口進行圖片及報文的拷貝
16. 支持報文異常測試，可在功能測試過程中進行報文異常測試；
17. 支持單纖發送及單纖接收；

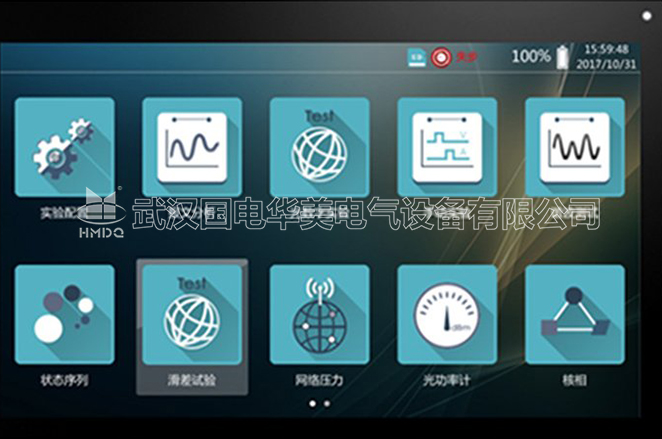

18. 配備7寸高分辨率顯示屏，支持觸摸操作；
19. 內置大容量鋰電池，續航時間不少于6小時
