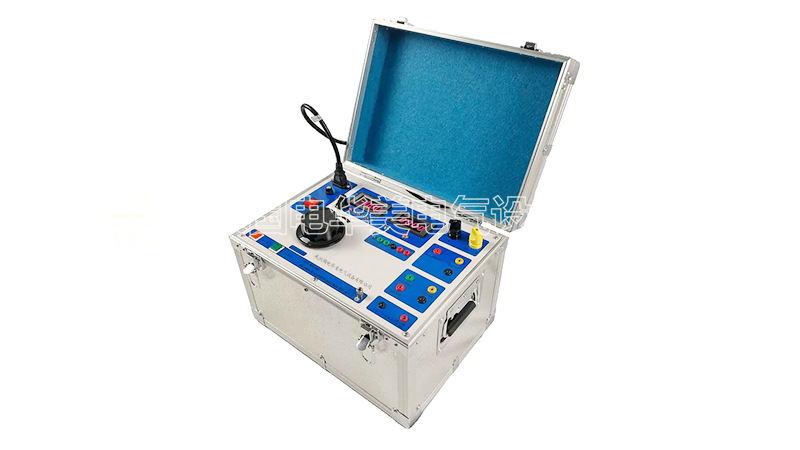

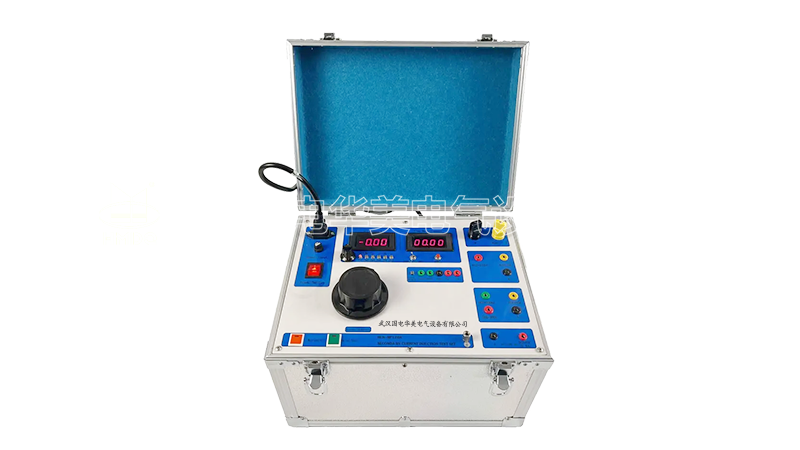

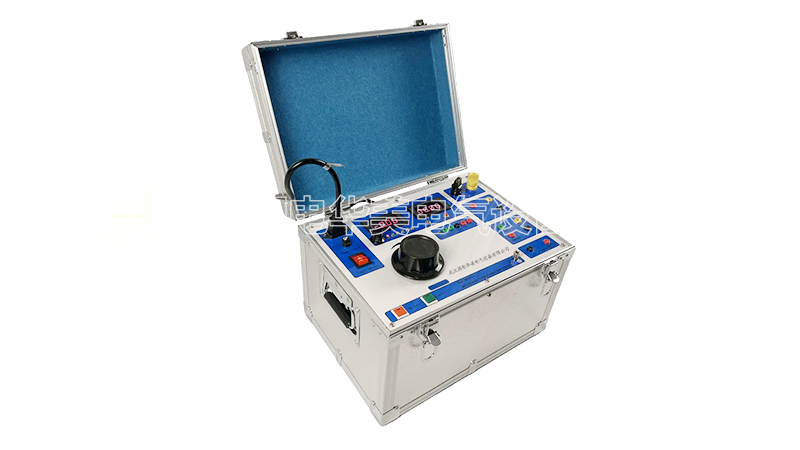

HMJBC-701 單相繼電保護測試儀

產品簡介

HMJBC-701 100A單相繼電保護測試儀適用于高低壓供電系統繼電保護裝置的調整與試驗。單相繼電保護測試儀能完成各種常用繼電器的校驗、二次回路檢驗、檢查互感器特性、檢定斷路器跳閘機構動作值以及對斷路器的分合閘時間測量等。直流輸出（連續可調）：0—350（V），0—10A，交流輸出（連續可調）：0—380（V）連續可調， 0—100A。

功能特點

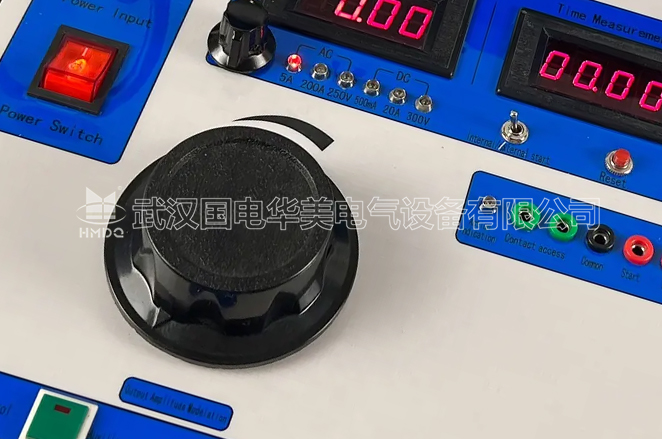

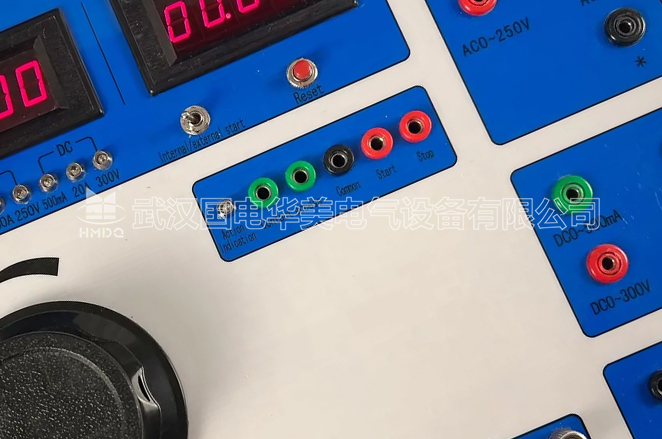

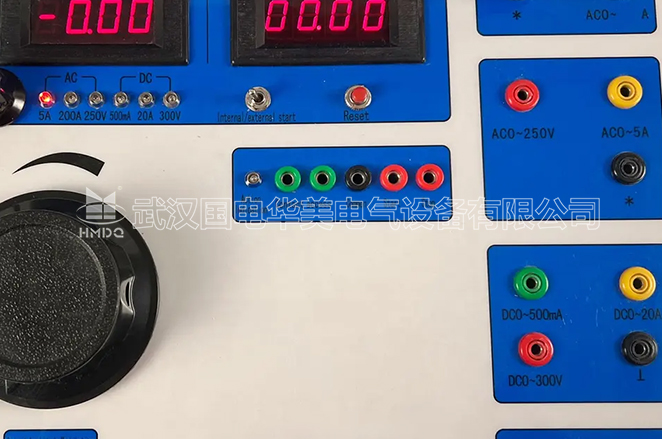

1、采用了按鍵及旋鈕控制，面板上僅有8個按鈕和旋鈕開關，就可方便的完成各種測試功能，改變了老式繼保儀必須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大地方便了檢查、維修
2、設有全面的自檢，自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要損失
3、智能化程度高，操作簡單，按下開關即可測出繼電器的參數，使您從繁鎖的測試操作中解脫出來
4、顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態

技術參數

型號	HMJBC-701 100A
名稱	單相繼電保護測試儀
直流輸出（DC）	直流電壓輸出	0 ~ 350V（連續可調），輸出容量：960VA
	直流電流輸出	0 ~ 10A（連續可調），輸出容量80VA
	直流電壓選擇輸出	輸出電壓：24V、48V、110V、220V，輸出電流均為0.4A。（注：可用于靜態繼電器的操作電源。）
交流輸出（AC）	交流電壓輸出	0—380V（連續可調），輸出容量：400VA
	交流電流輸出	0—10A (開口電壓40V)，0—100A（開口電壓14V）容量1000VA，最大輸出時間應≤35秒
	交流電壓輸出，回路電流指示：最高輸出電壓為240V；當回路中電流等于5A時，輸出時間不應大于3分鐘。
	交流短路電壓模擬輸出：輸出電壓≤120V，電壓降范圍15~80%（可用于低壓繼電器動作時間測試）
繼電器各種接點動作時間	（1）延時閉合的動合（常開）觸點、（2）延時閉合的動合（常開）觸點、（3）延時閉合的動斷（常閉）觸點
	（4）延時斷開的動合（常開）觸點、（5）延時斷開和動斷（常閉）觸點、（6）D 繼電器動作值檢定
過載保護	（一）交直流電壓：5A過載保護
	（二）直流電流：10A過載保護
	（三）直流電壓源：1A過載保護
	整機：6A過載保護
輸入電源	AC 220V±10%，50Hz
數字計時器	計時長度0.000~9999（秒）誤差：尾數±2個字
儀表	交直流電壓表、電流表，采用四位半A/D轉換，精度0.5級
環境溫度	-20℃~+40℃
環境濕度	不大于85%（15~25℃時）
體積與重量	470×350×310mm,10kg
