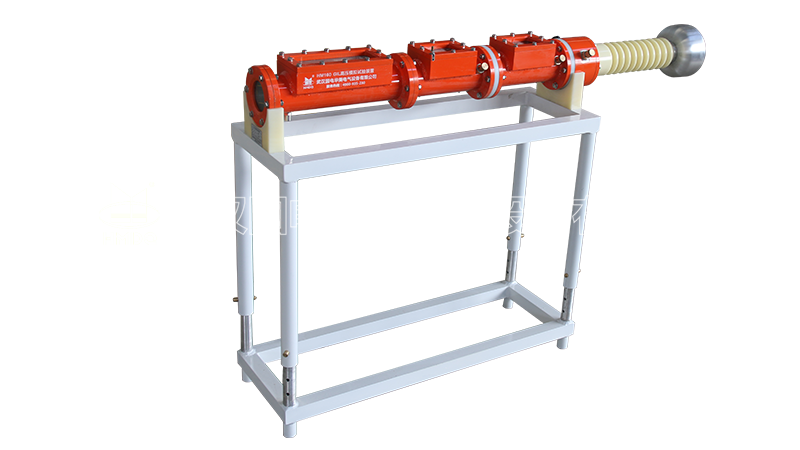

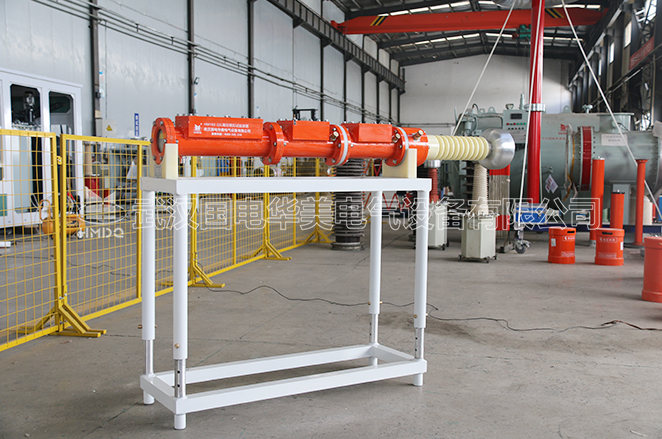

HM160 GIL高壓模擬試驗裝置

別名：GIL高壓模擬仿真試驗裝置、GIL模擬試驗裝置、GIL耐壓試驗系統

產品簡介

HM160 GIL高壓模擬試驗裝置是一種用于電力系統中高壓管路的模擬試驗設備。GIL是Gas Insulated Line的縮寫，意為氣體絕緣輸電線路。該裝置通過模擬真實運行環境中的高壓電力管路，以驗證其性能和可靠性。

HM160 GIL高壓模擬試驗裝置由高壓供電系統、氣體絕緣線路、試驗設備等組成。高壓供電系統提供高壓電源，將電能輸送到氣體絕緣線路中。氣體絕緣線路采用高壓電纜或?qū)Ь€懸掛在支架上，用于傳輸電能。試驗設備用于監測和記錄GIL線路的各項參數，如電壓、電流、溫度等。

HM160 GIL高壓模擬試驗裝置適用于各種高壓管路的模擬試驗，如氣體絕緣線路、直流輸電線路等。該裝置可以模擬不同的工況，如額定工況、過載工況、短路工況等，以驗證高壓管路在各種條件下的性能和可靠性。

功能特點

高壓供電系統穩定可靠，能夠提供所需的高壓電能。
氣體絕緣線路采用高質量的絕緣材料，能夠承受高壓電能的傳輸。
試驗設備準確可靠，能夠?qū)崟r(shí)監測和記錄各項參數。
操作簡便，易于安裝和調試。
安全性能高，能夠發現和排除潛在的安全隱患

技術參數

一、相關參數和要求
1.腔體內壁必須光滑，設備內部實驗區域涉及到的實驗構件必須光滑，不存在毛刺、凹凸不平現象。
⒉腔體第一節長度為450+300mm，第二節為300mm，內部直徑為90mm，外部直徑為110mm，導體直徑為30mm，裝有三角支柱絕緣子和盆式絕緣子。

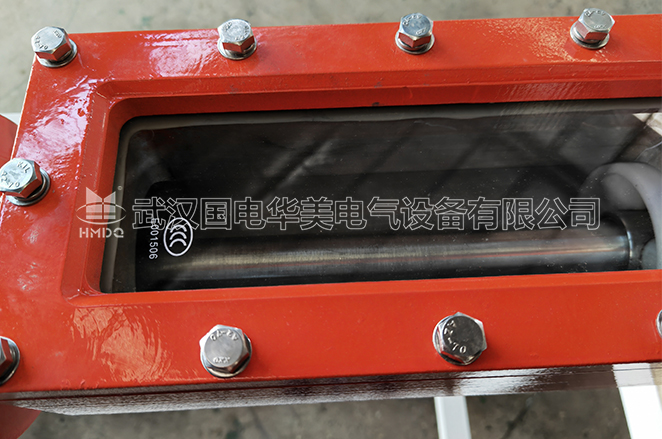

3.端口觀察窗透光玻璃要求內徑不小于85mm，上側玻璃要求留有足夠進光量以保證可以看到底部顆粒情況，玻璃必須為高透玻璃
二、設備配置：
1.試驗筒體 3節
2.外接套管 1只
3.底座支架 1個
4.絕緣隔離絕緣子 2個
5.三角支撐絕緣子 1個
6.充氣/真空接頭 3個
7.壓力表 3只

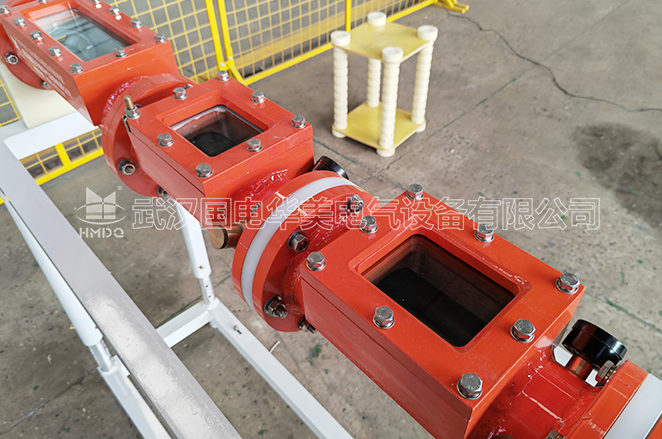

8.觀察窗 4個
9.高壓電極 1套
三、各部件技術參數及說明
1．試驗筒體
單節長度:450mm一節;300mm2節
筒體外直徑:110mm
筒體內徑:90mm
筒體使用壓力范圍:-0.1——0.4Mpa
氣體年泄漏率:≤1%
筒體材料:鋁合金
2．外接套管
額定電壓:100kV AC
套管材料:尼龍
3．絕緣隔離絕緣子
盆式絕緣子及三角支架根據用戶要求加工

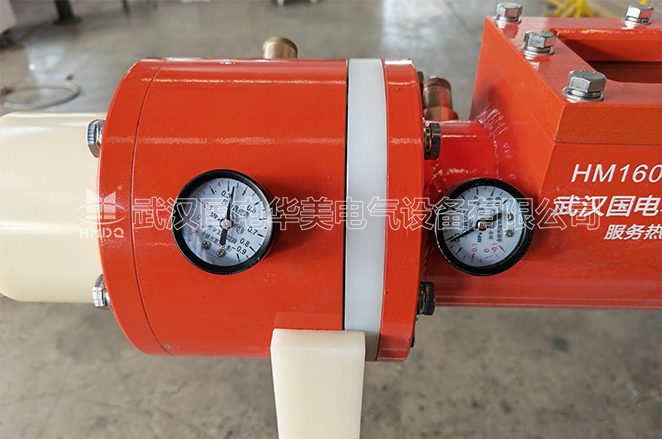

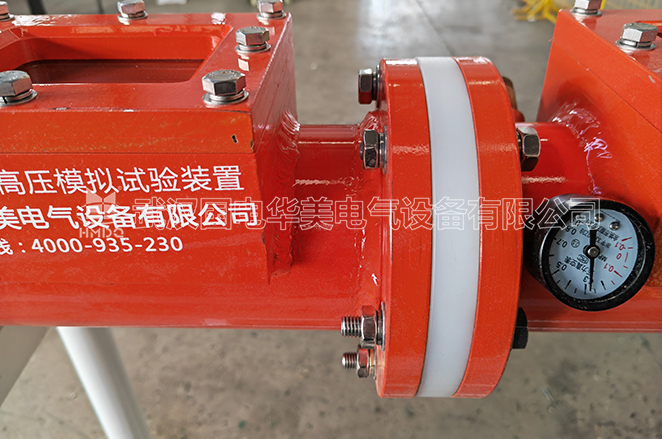

4．壓力表
用于監視設備的氣體壓力
壓力范圍:0.1-—0.9Mpa

參考標準

DL/T 848.1-2004、GB 50150-2006
