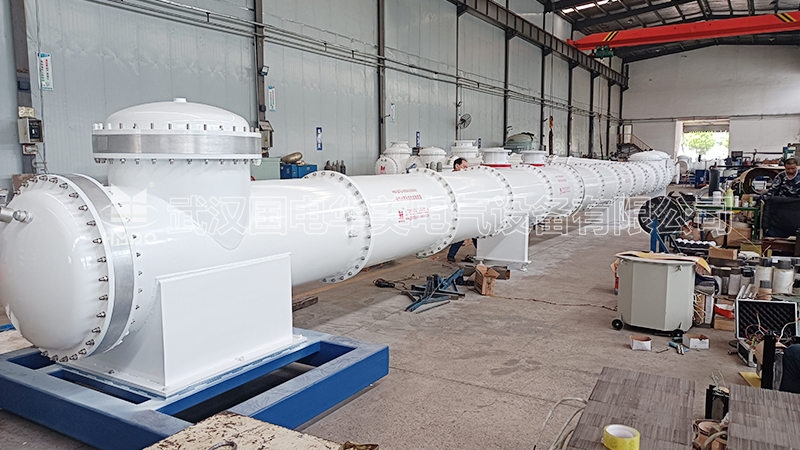

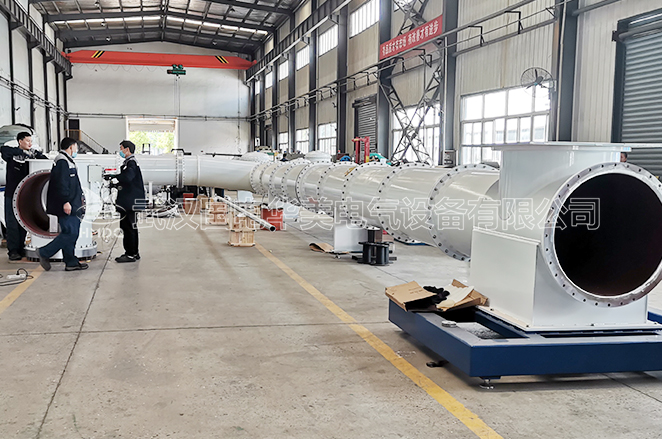

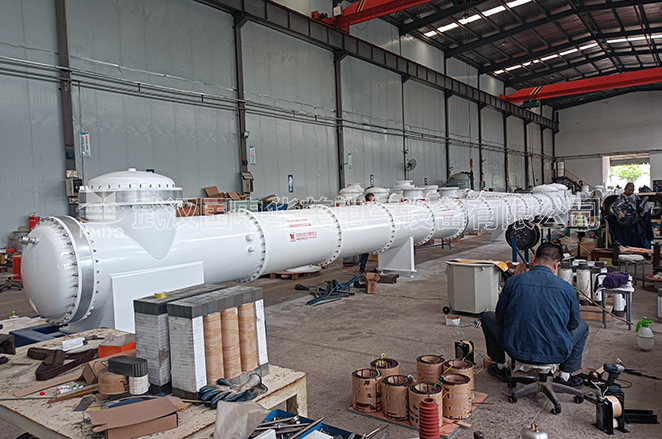

HMGTU GIS/GIL交流耐壓及局部放電試驗成套裝置

別名：高壓開關柜、交聯電纜交流耐壓及局部放電檢測系統

產品簡介

隨著我國電力行業的發展，電網的電壓等級越來越高，現已達到1000KV電壓等級。
電力發電、輸變電、供電及電力設備生產企業對試驗設備的電壓等級要求也越來越高，對試驗設備的容量要求也越來越大。因此，我公司根據市場的實際需求，研制成了高電壓大容量的 HMGTU充氣式無局放組合電器試驗裝置。
HMGTU 充氣式無局放組合電器試驗裝置，適用于高電壓、大容量的GIS、GIL電力設備的絕緣耐壓試驗、局部放電試驗以及GIS互感器的精度試驗。是GIS變電所、GIS、GIL電力設備生產廠家、盆式絕緣子、絕緣結構件生產廠家進行預防性試驗、出廠試驗必備裝置。
在該設備上增加一個高壓套管接口就能將高壓引出，可對傳統的高壓設備進行各種高壓試驗。

功能特點

高電壓全密封在一個屏蔽的空間，試驗安全可靠
整體局放量可控制在1-3pc內
體積小可用最小的空間、組件重量輕
內置高壓隔離開關，實現一機多用
便于連接，直接與被試品連接，試驗更加方便

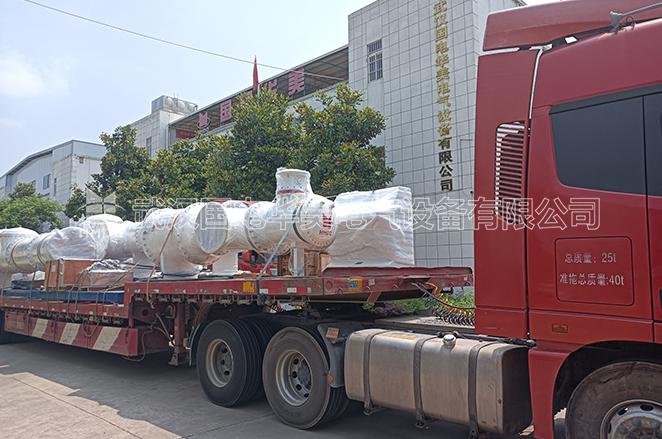

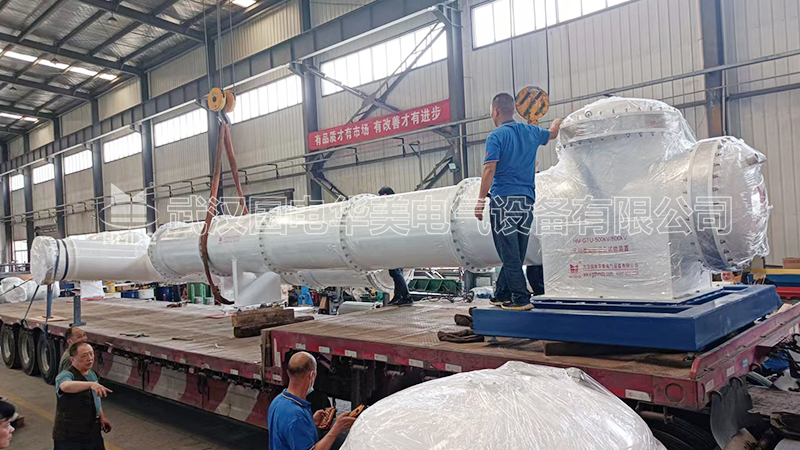

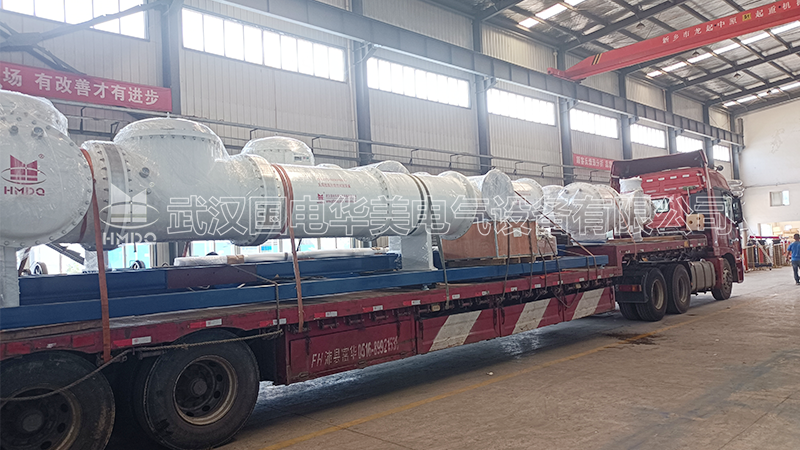

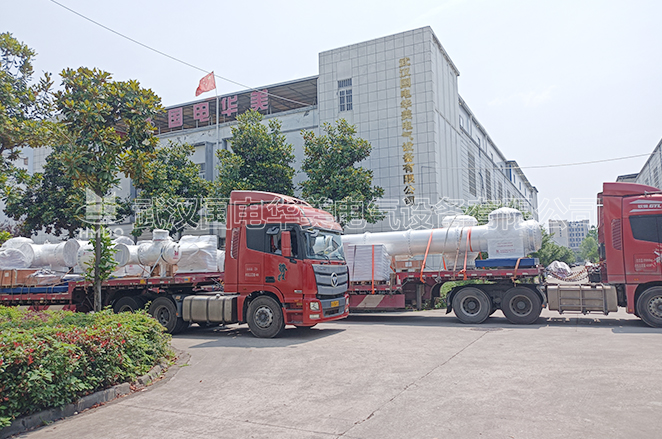

能夠承受長距離運輸?shù)膱?jiān)固耐用結構
系統電源容量的要求減小

技術參數

電壓等級：100kV、200kV、250kV、300kV、500kV、800kV、1000kV。（更高電壓等級可定制）
容量：50-2000kVA（更高容量等級可定制）
高壓產生的方式：高壓變壓器升壓和串聯諧振（工頻、變頻），所有升壓方式均為一級升壓無需串級升壓。
輸入電壓（一次電壓）：0.35-10kV
設備局部放電量：額的電壓下1-3pc（普通環境）
溫升：額定電流運行60分鐘其溫升不大于65k(50Hz)

參考標準

DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86

說明書 檢測報告
