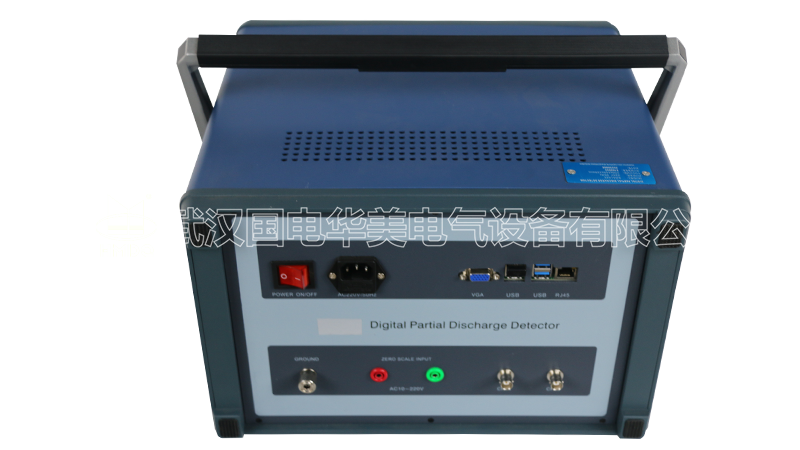

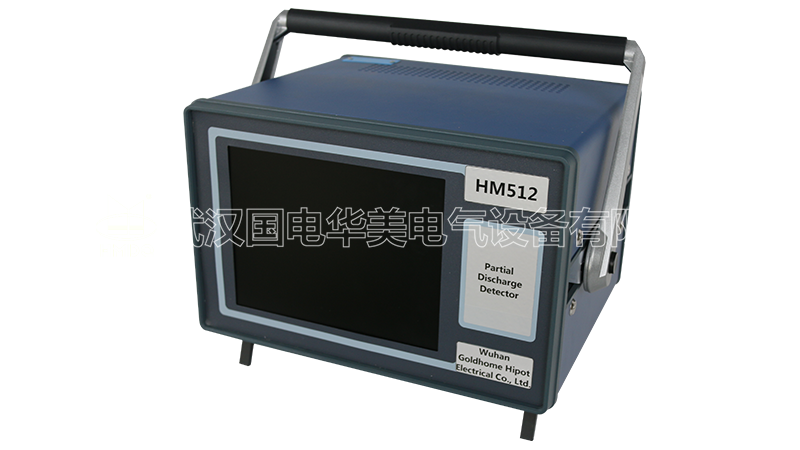

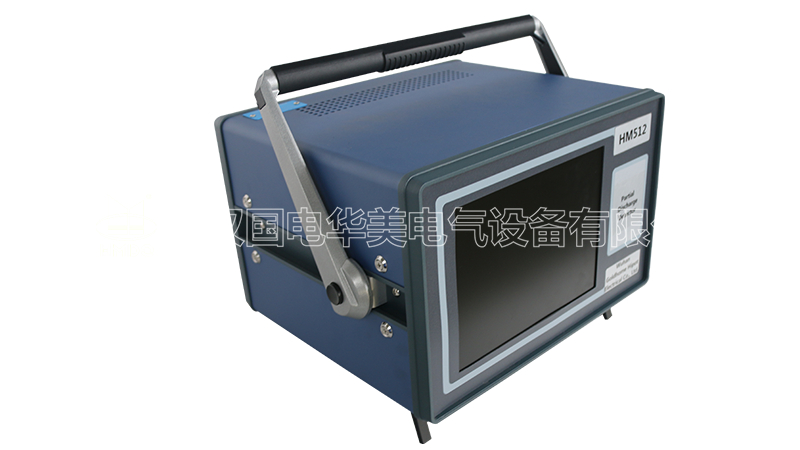

HM512 數字式局部放電檢測儀

別名：數字式局部放電測試儀、便攜式局部放電測試儀

產品簡介

HM512局放綜合分析儀為2通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外（標配），還擁有對故障設備故障點精準定位的功能（選配），同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測（選配）。真正實現了局放測量、定位、在線監測多功能合為一體。
本局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量及故障診斷。
本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。

功能特點

2通道、臺式、TFT液晶顯示
系統可靠，故障率低
除了可以用于高壓電氣設備的局部放電測量外（標配），還擁有對故障設備故障點精準定位的功能（選配）
同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測（選配）。
真正實現了局放測量、定位、在線監測多功能合為一體。

技術參數

技術特性
通道數   獨立2通道
采樣速率   最高10M
采樣精度   12bit
量程切換   -40dB，-20dB，0dB，20dB，40dB，60dB共6檔
測量頻帶   3dB 帶寬 10kHz～1MHz
數字濾波   10kHz～1MHz 任意選擇
程控濾波器分段   低端頻率：10kHz，20kHz，40kHz，80kHz
高端頻率：100kHz，200kHz，300kHz，400kHz
本量程非線性誤差   10%
測量范圍   0.1pC~100,000pC
靈敏度   0.1pC
可測試品的電容量范圍   6pF～250µF
試驗電源頻率范圍   50～500Hz
顯示

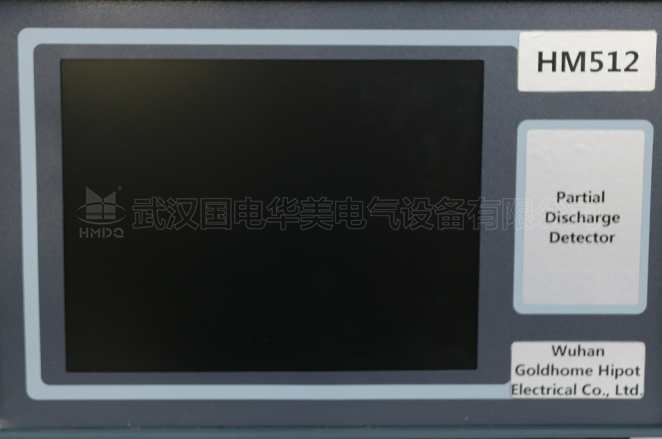

顯示屏   12” TFT真彩色觸摸液晶顯示屏
分辨率   1024×768

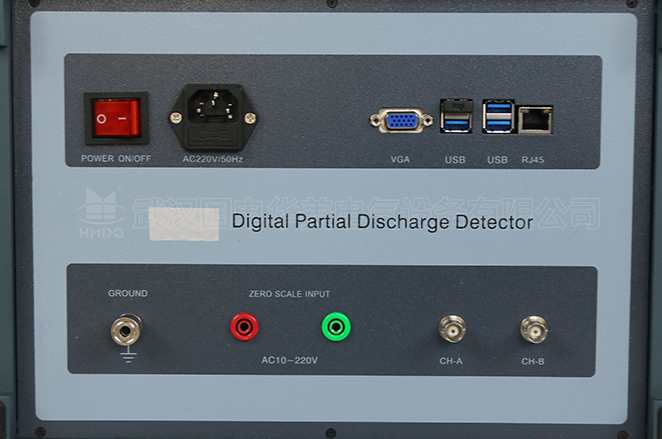

接口
USB   3路，可外接鼠標鍵盤，以及外接移動存儲設備
電源模式   AC 220V；頻率50Hz；功率300W
電信號接口   2路BNC接口，用于信號輸入
光信號接口   2路，用于信號輸入
網口   1路
接地鈕   外部接地
通用說明
CPU   主頻1.60GHz
內存   2.0GB
硬盤   128GB固態硬盤
系統   Windows Xp
工作環境   環境溫度：-10～45℃ 相對濕度：≤95%
尺寸   長×寬×高：474mm × 288mm × 370mm
重量   15.8kg
