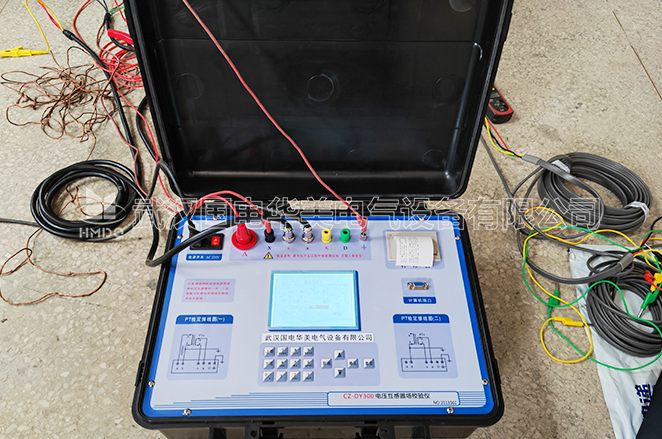

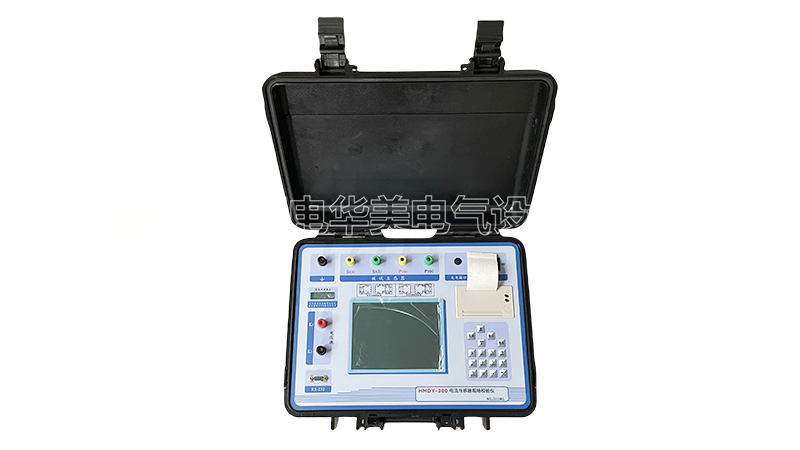

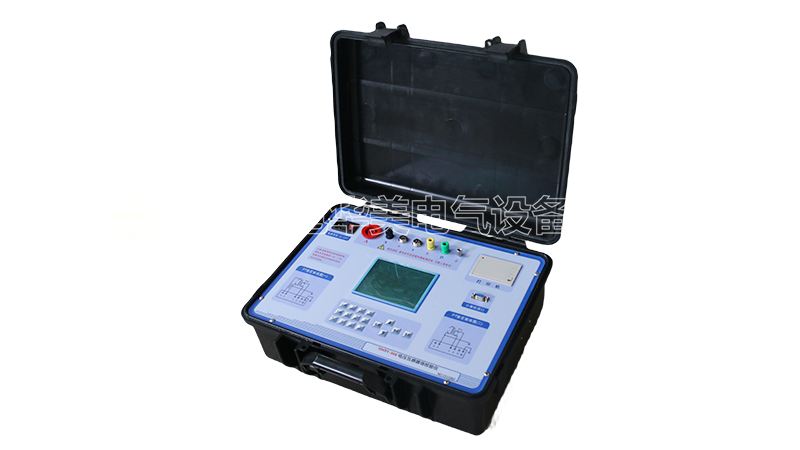

HMDY-300 電壓互感器現場校驗儀

產品簡介

電壓互感器現場測試儀是我公司為了降低在現場電磁式電壓互感器檢定工作量大的情況下而設計的現場測試儀器。儀器具有在低電壓情況下校驗出電壓互感器在高電壓工作情況下的實際誤差?？梢愿采w10kV/100V、10kV//100V/、35kV/100V、35kV//100V/、110kV/100V、110kV//100V/，變比電力電磁式電壓互感器的測量。
儀器在設計時引入了一些新的思想，采有了一些新的技術。例如：通有平臺技術、電壓仿真負荷、內部帶有高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。

功能特點

該儀器新增雙繞組PT互感器測試功能，測試時無需外接負荷箱。
儀器內部具有多變比的自升壓電壓互感器標準，準確度等級達到0.02級，可以在1200V和2400V的電壓下準確檢定電力電壓互感器的誤差。
儀器在電磁式電壓互感器測量時采用仿真負載技術，該技術可以推算出電壓互感器在額定負載以及下限負載情況下的負載誤差，因此在進行電磁式電壓互感器校驗時可不使用電壓負載箱。
儀器內部互感器校驗儀部分的準確度等級為2級。
該儀器具有規程點自動采樣的功能，使用戶在進行規程測量時十分方便快捷。
該儀器內部具有功率源輸出，自動升壓，保護性能優越。
該儀器采用了我公司新近開發的通用平臺技術，在通用平臺中用戶可以十分方便地查閱一些有用的資料如：從前的測量數據，各種測量對象的接線圖等。直接提供各點的測量值、化整值、誤差曲線等。對測量結果自動判斷。使儀器的智能化程度有了進一步的提高。
該儀器可對溫度和濕度進行測量，使用戶隨時了解現場的工作環境。

技術參數

1)環境條件
溫度：（5~40）C           相對濕度：<80%（25C）
海撥高度：<2500m               電源頻率：50Hz 0.5Hz
2)儀器綜合誤差：0.05%
3)被測電壓互感器準確度等級范圍：0.2、0.5、1
4)被測電壓互感器類型：電磁式電壓互感器
5)內部標準電壓互感器部分：
a、變比范圍：
10kV/100V、           10kV//100V/
35kV/100V、           35kV//100V/
110kV/100V、           110kV //100V/
b、準確度等級：   0.02%
c、工作電壓：       0V~2400V
d、輸出容量：       50VA
6)內部互感器校驗儀部分
a、傳統方式測量范圍：
同相分量   （%）：0.0001~3.0   分辨率：0.0001
正交分量   （分）：0.001~99.9       分辨率：0.001
b、低校高方式測量范圍：
同相分量   （%）：0.0001~200.0   分辨率：0.0001
正交分量   （分）：0.001~999.9       分辨率：0.001
導納       （ms）：0.0001~59.9       分辨率：0.0001
c、基本誤差：
同相分量：           X=（X×2%+Y×2%2個字）
正交分量：           Y=（X×2%+Y×2%5個字）
                   “X”、“Y”——儀器的顯示值
                   “5個字”——儀器的量化誤差
百分表：1級
d、工作范圍：
電壓：（5%~149%）Un （Un=100V，150V，100V/）
e、工作負荷：
電壓：a對x<0.25VA           (100V)
f、極性指示
使用低校高方式第一步測量，工作電壓2V以上，測試時將被試電壓互感器a短接測試儀x，被試電壓互感器x短接測試儀a，此時誤差為200%，應有極性指示；
注意：試驗時，如果超過10V電壓時，仍未有極性錯誤指示，說明儀器本身有故障，請停止試驗，以免損壞儀器。
7)內部電壓負荷箱部分：
容量范圍：       0.0VA~500VA
功率因數：       0.1~1.0
準確度等級：   3.0%
工作電壓范圍：   0.5V~40.0V
8)耐壓試驗及說明：
端子A、X和（）端子相通。
K、D、a及x端子均與（）端子不通。
9)儀器消耗功率：100VA
10)儀器輸出功率：500VA
