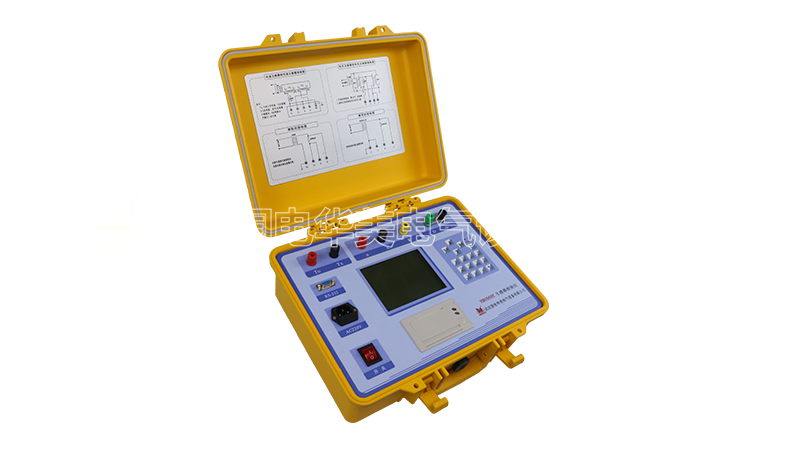

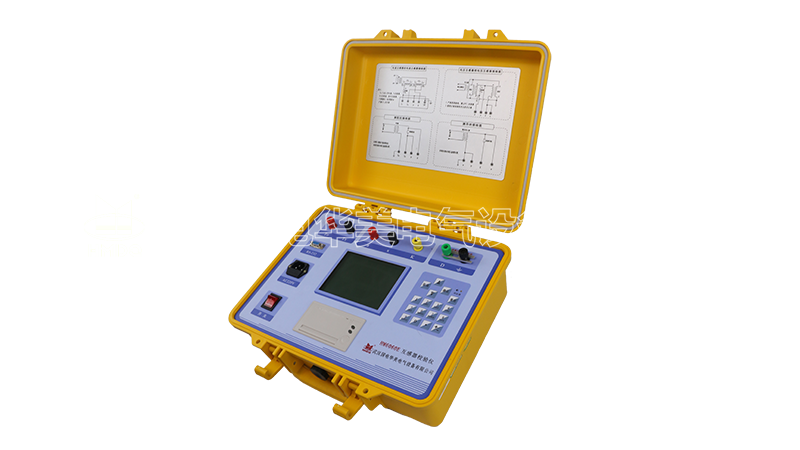

HM6060E 智能型互感器校驗儀

產品簡介

智能型互感器校驗儀用于PT、CT的誤差及阻抗、導納測試。滿足國家JJG313-94《測量用電流互感器檢定規程》和JJG314-94《測量用電壓互感器檢定規程》的要求。

產品別稱：互感器校驗儀、互感器現校儀、全自動互感器校驗儀、全自動電流互感器校驗儀、全自動電壓互感器測試儀、互感器現場校驗儀、電流互感器現場校驗儀、電壓互感器現場校驗儀

功能特點

技術參數

設備使用環境	溫度：5℃～40℃	相對濕度：<80%(25℃時)
	海拔高度：<2500m
	電源頻率：50Hz±0.5Hz	電源電壓：220V±5V
測量范圍	同相分量(%)：0.0001～200.0	分辨率：0.0001
	正交分量(分)：0.001～700.0	分辨率：0.001
	阻抗(Ω)：0.0001～20.0	分辨率：0.0001
	導納：0.0001～20.0	分辨率：0.0001
基本誤差	同相分量	ΔX=±(X×2%＋Y×2%)±Dx(有1級可選)
	正交分量	ΔY=±(X×2%＋Y×2%)±Dy(有1級可選)
		"X"、"Y"——儀器的顯示值
		"Dx,Dy"——儀器的量化誤差
		Dx=2，Dy=5
	百分表	2級(有1級可選)
工作范圍	電流	(1%～149%)In (In =5A)
		(5%～149%)In (In =1A)
	電壓	(5%～149%)Un (Un =100V，150V，100V/)
		(5%～149%)Un (Un =100V/3)
工作負荷	電流	TO對TX＜0.12Ω cosΦ=1
	電壓	a對x＜0.25VA (100V)
極性錯誤指示	當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過180%時，應有極性指示。
	注意：如果大于額定工作電流(電壓)的10%以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流(電壓)，以免燒壞儀器。
變比錯誤指示	當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。
絕緣和耐壓試驗及說明	端子TX端子相通
	電源插座對外殼能承受1.5kV，1min耐壓
