產品簡介

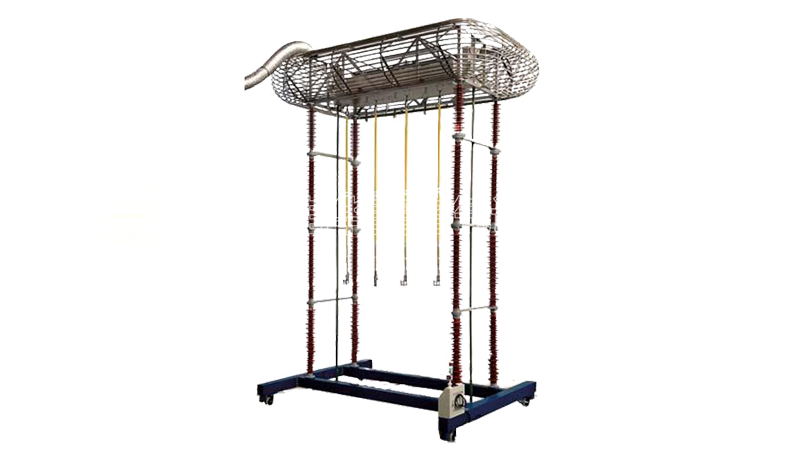

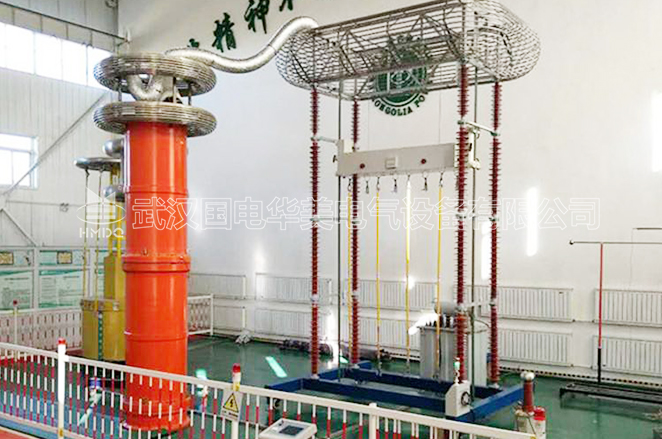

HMJYG-2懸掛式絕緣操作桿試驗裝置用于500～1000kV及以下絕緣桿等絕緣工器具整體工頻耐壓試驗。測試系統由主控試驗臺，無局放試驗變壓器、工頻電容分壓器、工頻保護電阻等升壓設備和遙控耐壓升降平臺組成。絕緣桿耐壓支架采用絕緣門式結構，門架中間安裝有吊裝小車，可以將絕緣桿吊起進行耐壓試驗。

功能特點

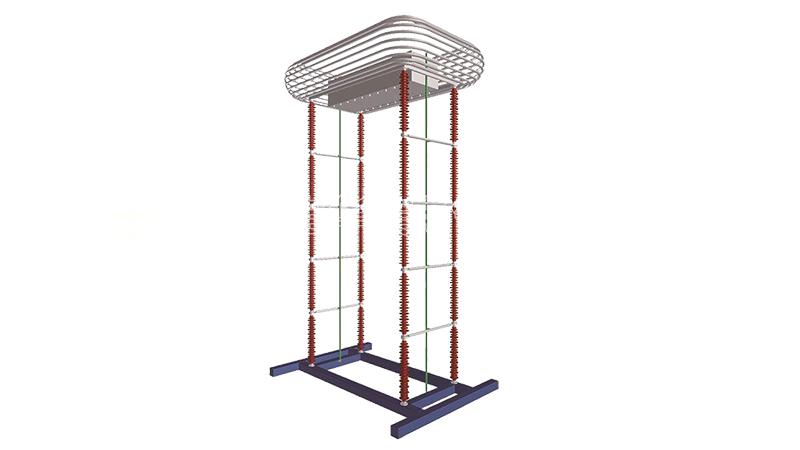

1. 門架有效高度6～8米，可以進行整根絕緣桿測試。
2. 門架采用2組4只支柱絕緣子支撐，側向采用鋼板金具連接形成整體。
3. 兩側支柱絕緣子中部具有絕緣軌道，起重小車可在上面滑動。
4. 頂部具有均壓罩，減小局部放電。
5. 起重小車載有電池組，鋼絲吊索不與下部連接，采用遙控操作，保證高壓的良好絕緣性。
6. 起重小車上具有8個工位，一次可以懸掛8只絕緣桿，每個工位均可測量高壓泄漏電流，通過紅外通訊，將測試數據傳遞到試驗臺，試驗臺可以實時顯示8路泄漏電流及電池電量。
7. 起重小車移動到下側，設備可以自動充電。
8. 絕緣桿下部采用專用不銹鋼測試夾，與地連接同時進行泄漏電流的測量。

控制試驗臺

1. 試驗臺采用手自一體化設計，可以手動控制試驗過程，也可以由計算機自動完成所有控制功能。
2. 試驗方法符合DL/T1746-2015《電力安全工器具預防性試驗規程》的要求。
3. 試驗過程全自動進行，按照75%試驗電壓以下1kV/s，75%試驗電壓以上0.1kV/s的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
4. 設備具有過流、過壓、擊穿保護。
5. 試驗設備具有高壓危險警示燈顯示。
6. 采用大屏幕液晶漢字顯示，一屏顯示輸出電壓、輸入電流、高壓泄流電流、計時時間等參數以及漢字提示內容。
7. 試驗臺與高壓試驗平臺通訊，可以采集8支絕緣桿泄漏電流。
8. 高壓試驗平臺與試驗臺采用紅外通訊技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
