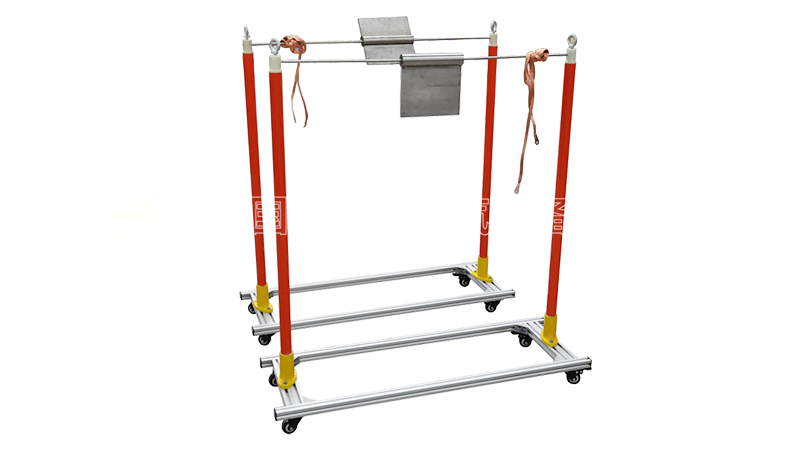

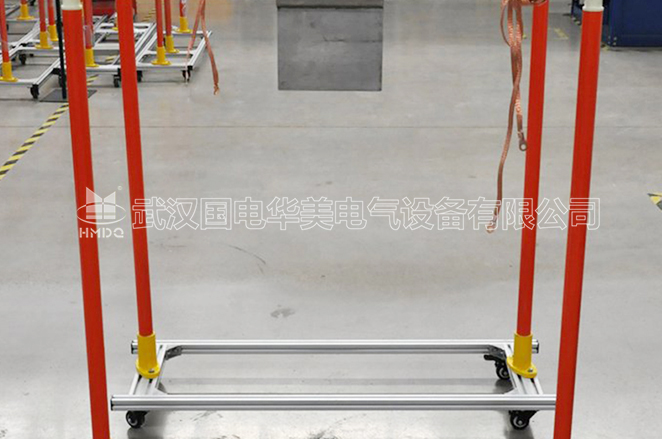

HMZB 遮蔽罩試驗電極裝置

產品簡介

HMZB 遮蔽罩試驗電極裝置是按照國家電力公司關于頒發《電力安全工器具預防性試驗規程》的要求的基礎上研制而成，本產品各項指標均符合國標的要求?？梢园础峨娏Π踩て骶哳A(yù)防性試驗規程》要求對絕緣服，絕緣墊、絕緣隔板，絕緣毯、遮蔽罩（開關遮蔽罩、瓷瓶遮蔽罩、桿頂罩，橫擔遮蔽罩、開口遮蔽罩，跳線管遮蔽罩）進行工頻耐壓試驗。

功能特點

在進行遮蔽罩耐壓試驗時，需配合升壓裝置方可進行。試驗時按照上表規定的要求選擇相應的試驗電壓。

操作方法：

拉起裝置上的提環，將高壓電極升到一定高度；
將被試遮蔽罩套在高壓電極上；
將導電布包裹在遮蔽罩外側，用銅編織帶纏繞，確保電極與試品接觸良好，試驗電壓按上表的規定選擇；
按要求將高壓線和地線接到指定的接線端上，確認無誤后方可進行升壓；
根據遮蔽罩的電壓等級升到上表規定的試驗電壓值，在規定的時間內試品沒有出現擊穿、閃絡現象，可以判斷試品合格。

技術參數

技術參數

(1) 環境溫度：-10℃-40℃
(2) 濕度：≤90%RH，不結露、儀器不閃爍
(3) 連續運行時間：可連續
(4) 規格：

①　高壓電極：雙翼狀200*200不銹鋼

單翼狀200*200不銹鋼
②　地電極：導電布、銅編織帶
③　試驗支架：約1100mm*360mm*1100mm

(5) 較高耐壓：50KV

遮蔽罩電氣性能

級別	額定電壓（kV)	試驗電壓（kV)
0	0.38	5
1	3	10
2	10	20
3	20	30
4	35	40

參考標準

DL/T 976-2005
