產品簡介

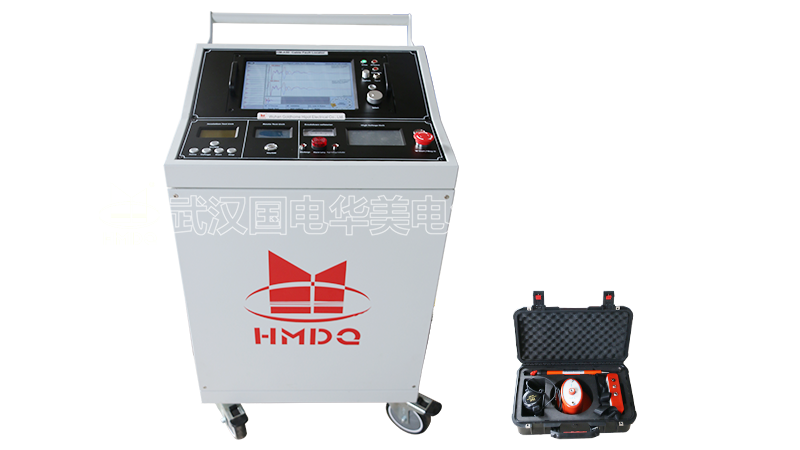

一體式電纜故障測試儀用于測試220V-380kV等各電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，電纜全長、開路、短路、斷線、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別等。

功能特點

1. 用于測試各種型號的380V,600V,10kV,35kV,110kV,220kV,380kV電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如電纜全長、開路、短路、斷線、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別等檢測功能；
2. 可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法。
3. 中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
4. 應可作為聲磁同步法與跨步電壓法故障精確定點儀的高壓脈沖電源。
5. 脈沖電容應為組合式結構，容量可轉換。
6. 應具有直流輸出、單次放電、周期放電三種高壓輸出方式。
7. 放電裝置應內置，并經繼電器控制，可通過操作面板上的時間繼電器調整周期放電的時間間隔；
8. 具有故障轉換功能。通過直流或脈沖的方式，即可把高阻故障轉換成故障電阻相對較低的故障，也可適當提高金屬性死接地故障的電阻值，以利于故障的測距與精確定點。

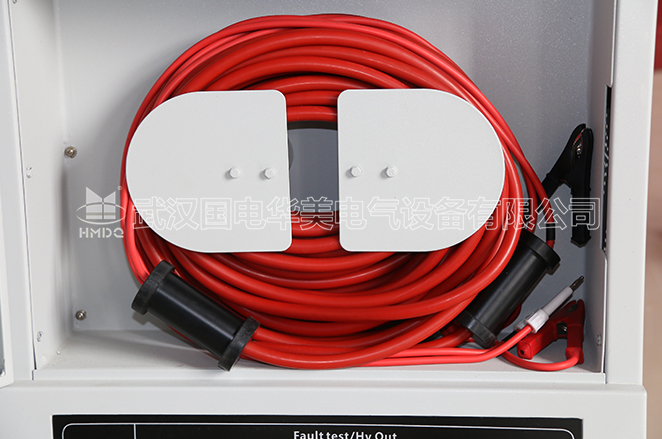

9. 高壓測試線應只有一條同軸電纜，可簡化了測試接線，降低了故障探測的難度，大大提高了故障探測的速度與成功率。

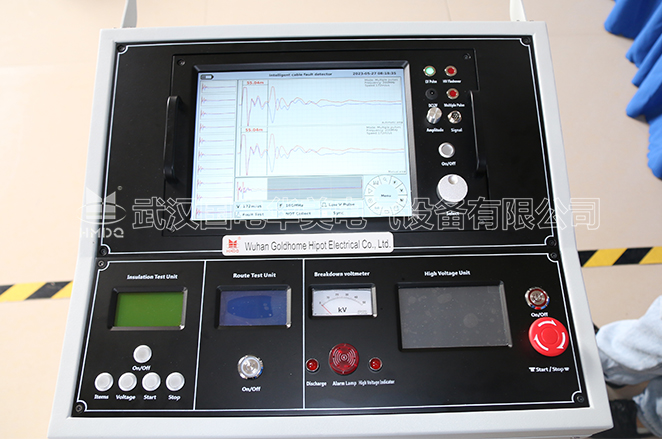

10. 為保證設備及人身的安全，應有接地電阻檢測與接地保護功能，當系統發生接地不良時，高壓不能啟動；當系統發生異常時，通過操作面板上的“急停”按鈕，可迅速切斷高壓輸出并安全接地。
11. 波形和局部波形同步顯示，便于整體分析和細節調整。
12. 高阻故障均呈現簡單的類似低壓脈沖短路故障波形特征，易判讀。
13. 采用多次脈沖法測試時，界面同時采集8條真實波形，更便于判讀和降低測試誤差，提高測試精度。
14. 內置電源供電，在無電源環境中均可長時間使用。
15. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
16. 在多種環境下性能穩定，不死機，信號采集高壓保護措施安全。
17. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。
18. 測試信號提供多種脈沖寬度，無測試盲區。
