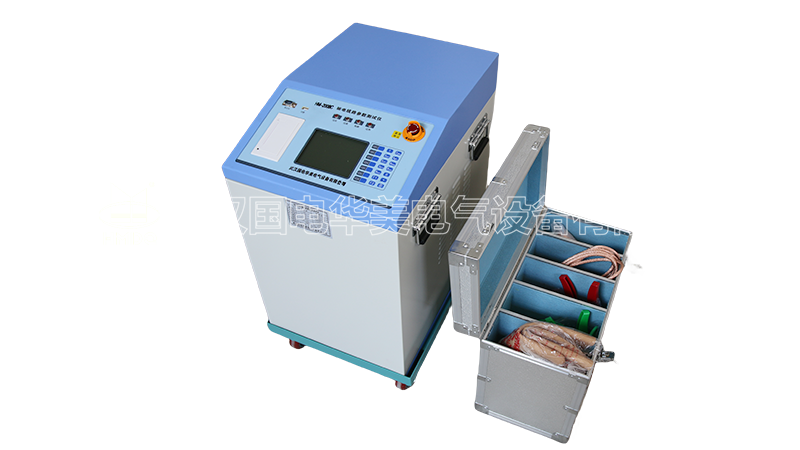

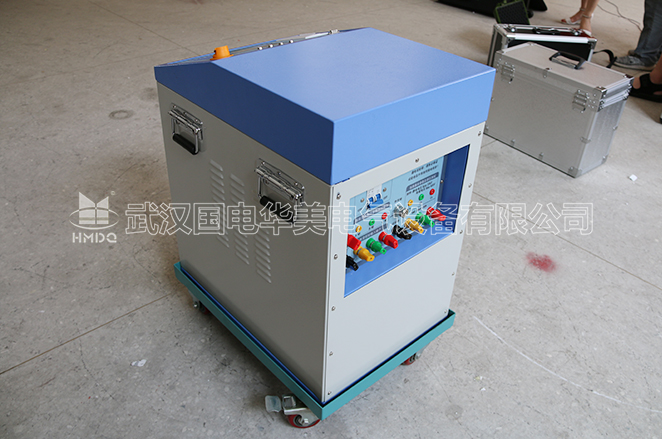

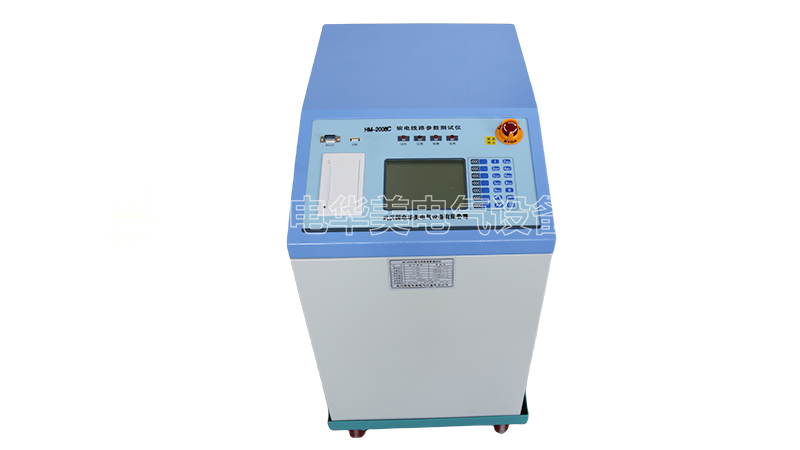

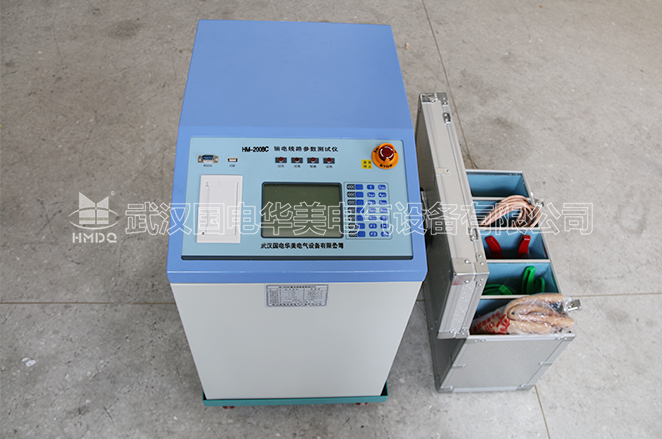

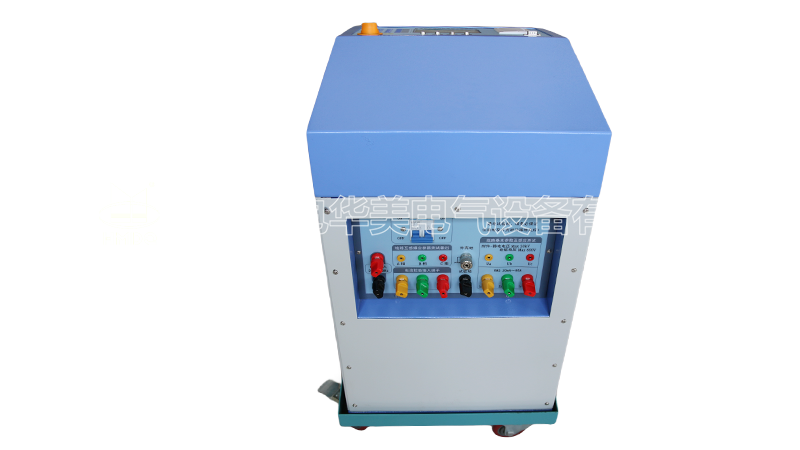

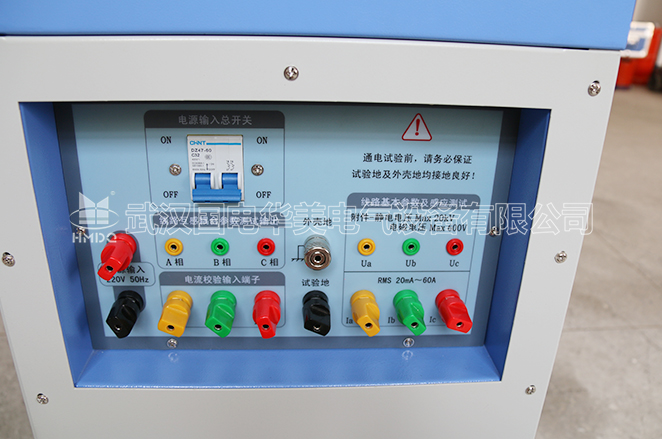

HM2008C 輸電線路異頻參數測試儀

產品簡介

HM2008C 輸電線路參數測試儀將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。
本裝置的測試項目涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部?jī)?nèi)容。即：a) 線路感應電壓、接地電流測量； b) 核對相別、絕緣電阻及直流電阻測量；c）三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；d)多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容。
現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換(含：接地操作等)、隔離變壓器的輸出(頻率、電壓)、數據采樣、計算分析的自動依次完成。

功能特點

裝置配有高內阻感應電壓測試元件，可快速準確完成三相、二相輸電線路的工頻靜電感應電壓、電磁感應電壓及相位角度的測量；同時裝置可對線路末端在接地及開路情況下對線路各相接地電流（電磁感應電流及電容電流）及相位角度的測量。
可對三相制、二相制輸電線路（鐵路牽引變供電線路、直流輸電線路及直流接地極線路）完成線路正序阻抗、零序阻抗、正序電容、零序電容等參數的測試，線路測試首端的接線倒換全部在裝置內部自動完成，只需要對線路接線一次，即可完成所有測試項目，極大地提高了現場測試工作效率。
在裝置內部加裝了三相大電流繼電器自動控制被測試線路首端線路側的接地操作，配合對正序、零序參數測試接線時的變換和信號采集，測試過程不需要任何人工倒換首端測試接線，避免因改換接線時線路感應電壓對試驗人員的傷害，保證了儀器設備的安全。
裝置具有8路獨立量程的電壓、電流測量通道，保證了對多回同桿或平行線路回路之間進行零序互阻抗和零序耦合電容測試的同時一次得到線路單相互感和耦合參數。
抗干擾能力超強，裝置內經特殊設計的工頻干擾抑制裝置最大可抵御被測線路首末兩端接地后接地感應電流小于100A條件下的線路參數正常測試，抗工頻干擾的原理是將裝置的隔離變壓器經過特殊設計輔以感應電壓抑制模塊將線路上的干擾電壓對地形成低阻泄放通道。
線路阻抗參數測試頻率采用45Hz和55Hz雙頻自動測試，具有更好的測試等效性。電容測試頻率調整為260Hz單頻測試，解決了超短距離線路電容參數的測試準確度的難題。
裝置內部的異頻電源具有良好細度的步進升壓控制，通過預檢程序可自動調整異頻電源輸出電壓和電流，解決了超短線路和大截面電纜的參數測試難題。
采用最新數學算法和選用16位高精度AD芯片，保證了裝置異頻輸出信號的純凈度和高保真度，在測試信號與干擾信號為1：20倍的情況下，可以準確將異頻測試信號和工頻干擾信號徹底分離，從而準確計算線路工頻參數。
測試裝置采用單相220V供電方式，方便現場工作電源的接入和使用單相發電機供電就可完成所有測試項目，并具有工作電源誤接380V報警保護功能。
高可靠性，裝置內部異頻電源具有過壓、過流、短路、過熱等多重保護，在操作面板配有手控急停按鈕，保證了參數測試現場出現任何意外情況下及時手動關閉試驗電源輸出，同時裝置自動將首端線路三相接地，保證了設備和測試人員的安全。
裝置自帶試驗接地良好性檢測功能，不但可以保證接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序自動保存，隨時可以調閱查看歷史記錄，并可以打印輸出。
儀器存儲數據可以通過裝置面板USB接口使用U盤導出，可在任意一臺PC機上方便用戶對測試數據的管理，編輯線路工頻參數測試報告。

技術參數

1. 根據測試系統選型配置表選擇適用于不同工頻干擾強度及線路長度的規格型號：以滿足對0.2～1500km架空線路或電纜線路交流工頻參數測試需要。
2. 測試裝置抗工頻干擾能力：在裝置輸出信號與工頻干擾信號之比為1:20的條件下可靠、穩定輸出，準確分離工頻干擾信號并完成所有測試項目。
3. 供電電源：?jiǎn)蜗郃C 220V±10%，（10～40A）50Hz±2%；
4. 測試裝置保護功能
1) 工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。
2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示字符并關閉電源輸出。
3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路首端接地，保護測試人員和設備安全。
4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。
5. 異頻電源輸出特性：
1) 輸出頻率：45Hz/55Hz/260Hz 頻率度優于±0.1%；
2）輸出波形：標準正弦波，波形失真度優于±2%；
6. 線路工頻參數測試準確度：
1）靜電感應測試：
測量精度±5%±5個字最高分辨率0. 001kV
2）電磁電壓測試：
測量精度±0.2%±2個字最高分辨率0. 001V
3）電流測試：測量精度±0.2%±2個字最高分辨率0. 01mA
4) 電容參數測試：最高分辨率：0.0001μF
≥0.1μF時，±1%讀數±5個字；＜0.1μF時，±2%讀數±5個字；
5）阻抗參數測試：最高分辨率：0.001Ω；
≥1Ω時，±1%讀數±5個字；＜1Ω時，±2%讀數±5個字；；
阻抗角：0°～360°； ±1%讀數±0.05°
