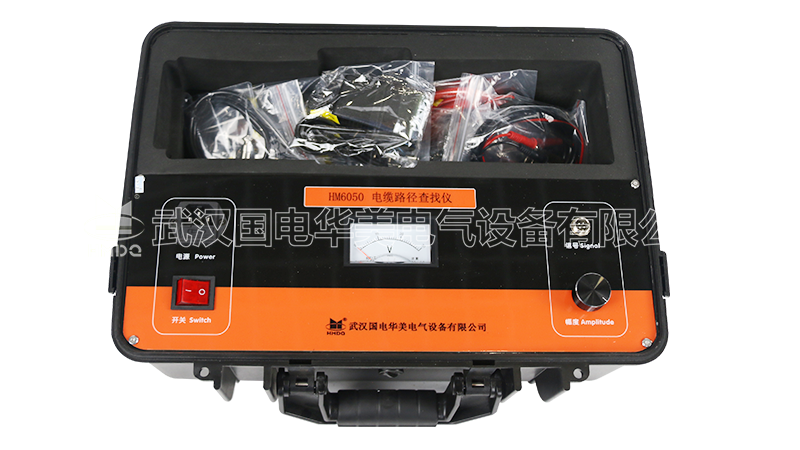

HM6050 電纜路徑查找儀

產品簡介

電纜路徑探測儀的研發生產在國內已有三十多年歷史，我公司在研發生產地下管線綜合探測儀的同時，長期致力于金屬管線路由、故障測試技術的服務和研究，為客戶解決了很多疑難問題，得到廣大用戶的信賴和支持，同時我們把現場的問題帶了回來，有針對性研究，終于誕生了用戶期望的、國內獨一的“金屬管線綜合探測儀”。該產品的研發成功，解決了多年來困擾供電部門帶電尋徑的問題；解決了故障管線準確路徑尋測難的問題；開辟了金屬管線尋徑新領域，打破了國外產品在中國的壟斷。
自產品推向市場以來，因其功能強大、性能優越已廣泛應用于城市供電局、縣電力局、鐵路供電段、大中型企業（石油、化工、煤礦、電廠、鋼廠）、院校、物業小區、城市路燈、高速公路、通信維護等部門。在我們強有力的技術支持下，為供、用電部門快速搶修、快速查找地下管線發揮著應有的作用

功能特點

產品配置

1	發射機	1臺	標配	6	接地線及地釬	1套	標配
2	接收機	1臺	標配	7	拉桿儀器箱	1只	標配
3	發射耦合夾鉗	1把	標配	8	A字架	1把	標配
4	測試直連線	1套	標配	9	接收耦合夾鉗	1把	選配
5	充電器	2只	標配	10	聽診器	1只	選配

發射機特點

具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線絕緣性質。
查找金屬管線路徑成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
儀器具有強大的數據處理能力和友好的顯示界面
內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。

接收機特點

便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。
數字化設計，軟件控制，性能穩定、可靠。
所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
接收機具有缺電報警和自動關機保護等功能。
接收機可接A字或探損桿采用跨步電壓法定點。
接收機可配識別接收耦合鉗用于管線鑒別。

技術參數

發射機

輸出頻率：低頻、中頻、高頻、射頻【815 Hz,8.2 kHz,32 kHz,82 kHz】；識別復合頻率2～4kHz
輸出模式：直連、感應、耦合
時鐘精度：≤50ns
輸出功率：隨匹配負荷1～10 W自動調節，電阻為5～25000Ω
液晶顯示：自動背光照明，圖形顯示輸出能量、數字顯示輸出功率/電流/電壓和回路電阻、運行模式、自檢狀態、負荷電阻、電壓、SS智能識別信號，四向?qū)Ш芥I，菜單選擇、電壓警報、SS智能識別信號、音量、外接電源/充電狀態等
操作方式：軟按鍵
輸出功率：≥10W
電池型號及壽命：18650鋰電池充電組，最大功率連續輸出時間＞8h
過熱過流：自動保護
電池狀態：圖形顯示
卡鉗直徑：135mm；開口145mm
充電器：AC 100～240 V，50～60Hz
體積：277 mm×227 mm×153 mm
重量：2.8 kg

接收機

主動頻率：低頻、中頻、高頻、射頻、工頻50Hz【815 Hz,8.2 kHz,32 kHz,82 kHz】；深度及帶左/右方向指示
被動式頻率：50/60Hz,100Hz,120Hz,RF14～21kHz；不帶深度及左/右方向顯示
時鐘精度：≤50ns
深度范圍：0～10m、45度測深、80%測深
測深精度：±2.5%+5厘米(0～2m)（與現場環境、非同心線的形狀、鄰近管線的分布等情況有關）
聲音指示：隨信號強度變化的調頻音調,分4階大小
信號強度指示：液晶顯示，聲音提示
信號強度表示:條形圖、數字量程0～999
增益動態范圍：100 dB，自動和手動調節
羅盤方向指示：左右自動指示目標管線位置
液晶顯示：VGA高亮度LED,支持強陽光下工作，背光照明,保證夜間正常工作
操作方式：軟按鍵
顯示內容：信號強度，深度，電流，頻率，電池狀態，SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示，左/右定位導向箭頭，信號增益，音量
帶電識別：SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示
電池型號及工作時間：18650鋰電池充電組，連續工作＞12h
電池狀態：連續電量圖形顯示
體積：650mm×32mm×110 mm
重量：1.6 kg
