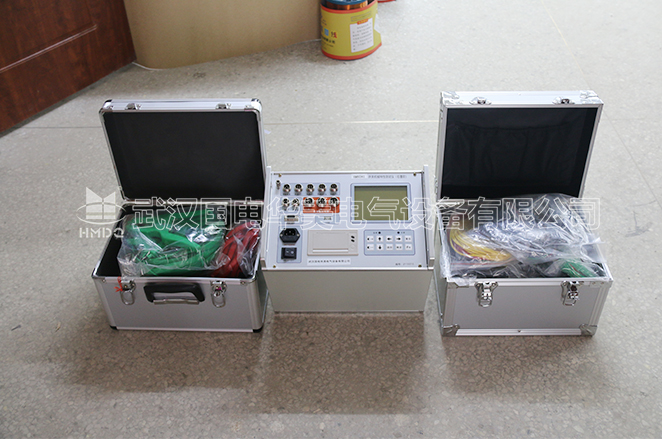

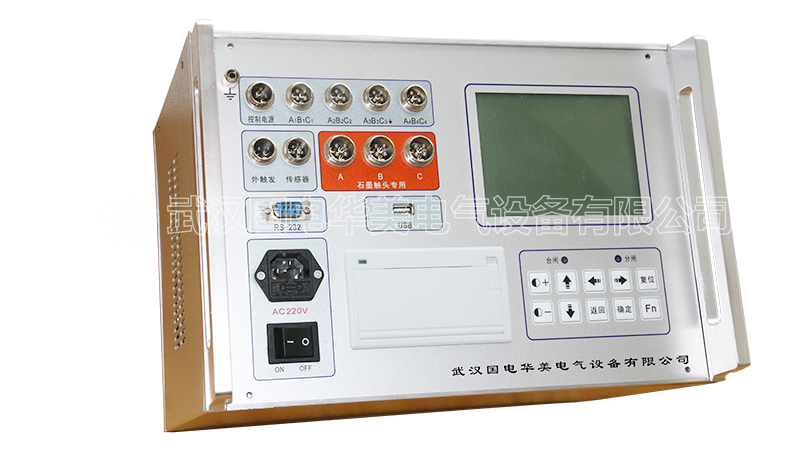

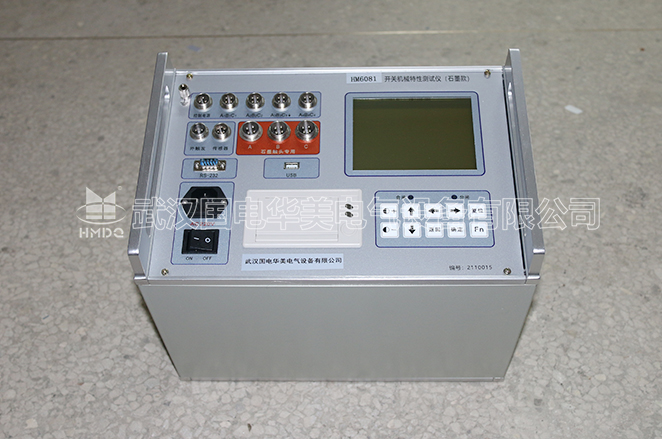

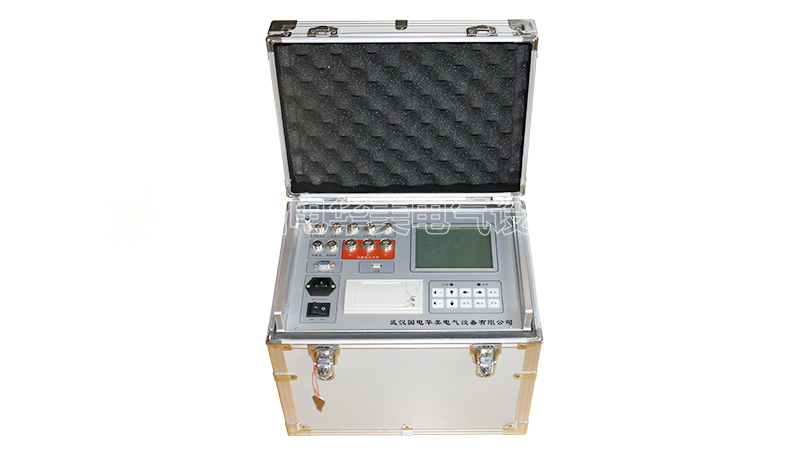

HM6081 高壓開關機械特性測試儀（石墨觸頭）

產品簡介

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

高壓開關動特性測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。其主要特點是，除了滿足市場上一般的高壓開關的動特性測試外，還滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關3個斷口的動態電阻波形。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

功能特點

適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關
直線行程傳感器，旋轉傳感器，安裝極為方便，簡潔
主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜
主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間
內置快速微型打印機，打印所有數據及圖譜
高壓開關動特性測試儀具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析

技術參數

使用環境	輸入電源	220V±10% 50Hz±10%
	大氣壓力	86～106kpa
	溫度	－10～45℃
	濕度	≤80%RH
安全性能	絕緣電阻	＞2MΩ
安全性能	介電強度	電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧
基本參數	時間	量程：16000.0ms，分辨率：0.1ms 誤差：①200ms以內，0.1ms±1個字 ②200ms以上，±2％ ③同期，±0.1ms
	速度	量程：20.00m/s，分辨率0.01m/s 誤差：①0～2m/s以內，±0.1m/s ②2m/s以上，±0.2m/s
	行程	真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm SF6斷路器：量程：300.0mm，分辨率：0.1mm，誤差：±2mm 少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm
	電流	量程：20.00A ，分辨率：0.01A
	合閘電阻	量程：0～2000Ω ，分辨率：1Ω ，精度：1%
	斷口類型	12路金屬斷口，6路合閘電阻斷口
	輸出電源	DC30～250V數字可調/20A（瞬時工作）
	外形尺寸	主機：360×290×280mm³；附件：：370×280×220mm³
	重量	主機：6kg；附件：9kg
