高壓電力試驗設備解決方案
產品簡介
高壓開關動作電壓試驗(俗稱“低電壓試驗”)是為保證電力系統高壓斷路器安全運行的一項基本預防性電氣試驗。目前,電力部門基本采用如下兩種方式進行試驗:
1.用現場控制柜的直流系統作為試驗電源,通過滑線變阻器調節電壓大小進行試驗,這種方法最大的弊端為如果現場試驗接線出現短路或直流直接接地,將直接影響到現場整個直流系統,輕則造成現場高壓設備失去保護,重則使現場直流系統崩潰。
2.利用現場交流電,用調壓器進行簡單的硅整流后直接輸出直流,這種方法的缺點是:
①調壓器笨重,使用不便,且輸出直流紋波很大。
②輸入輸出沒有隔離,外殼可能帶電,危及人身安全。
鑒于以上情況,我公司研制推出新一代高壓開關合分閘電源,為現場高壓開關合分閘操作試驗提供試驗電源,避免直接采用現場控制箱內的直流系統,有效的防止了可能對現場的直流系統形成的危害,為現場設備安全運行提供了條件。
功能特點
技術參數
| 輸出電源 | AC220V±10% 50Hz |
| 直流輸出 | 25~250V 連續可調 15A |
| 瞬時工作 | 20A |
| 紋波系數 | <2% |
| 電壓穩定度 | <2% |
| 環境溫度 | -20℃~50℃ |
| 環境濕度 | 75%RH |
| 外形尺寸 | 280*210*150mm3 |
參考標準
DL/T 846.3-2017

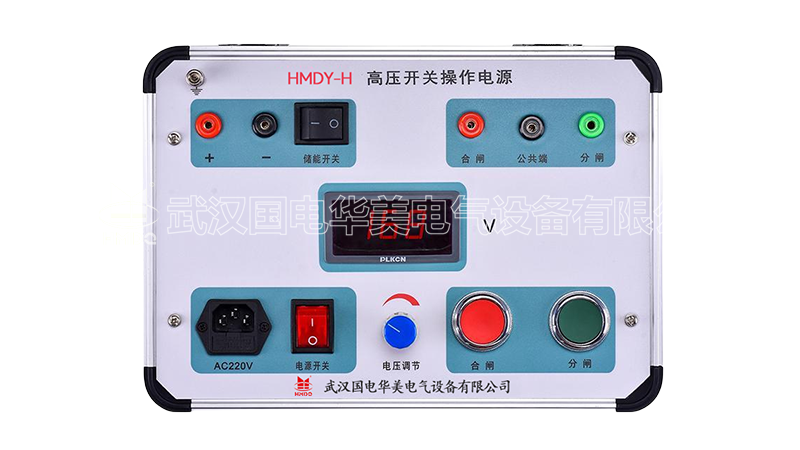

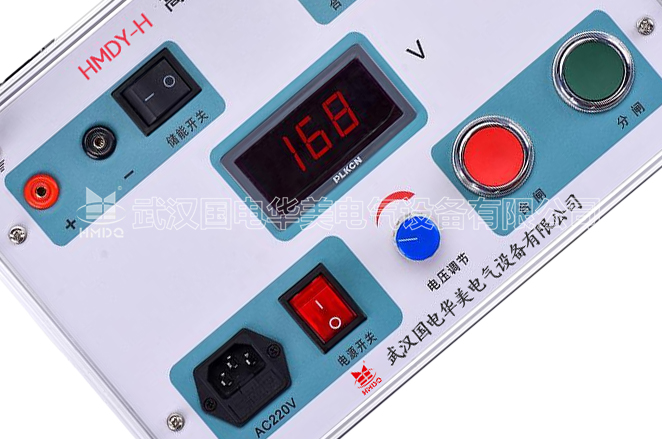

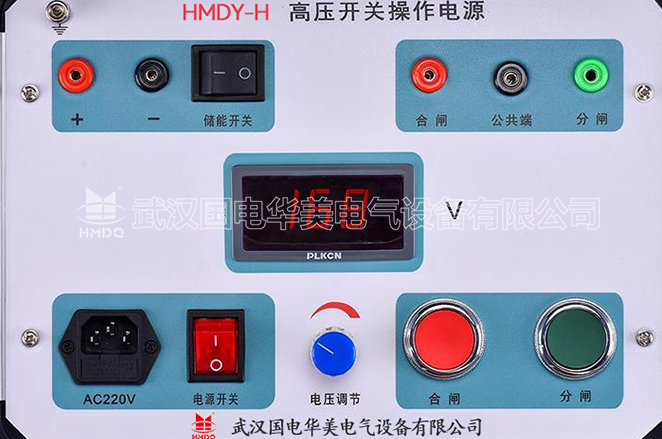

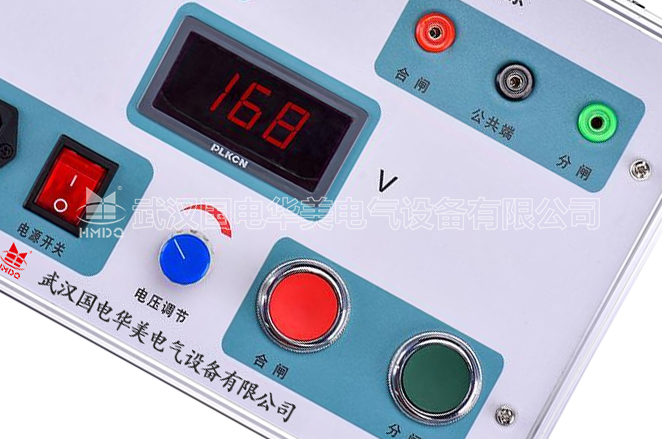

HMDY-H 高壓開關操作電源 操作面板細節圖

HMDY-H 高壓開關操作電源 操作面板細節圖

HMDY-H 高壓開關操作電源 操作面板細節圖
