產品簡介

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

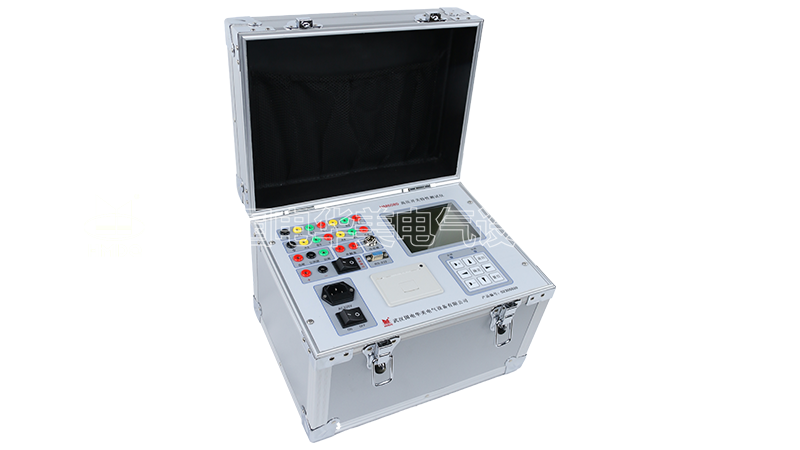

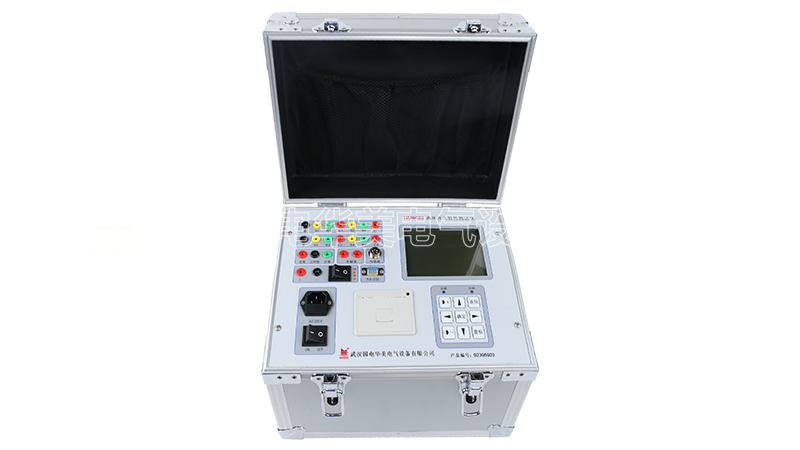

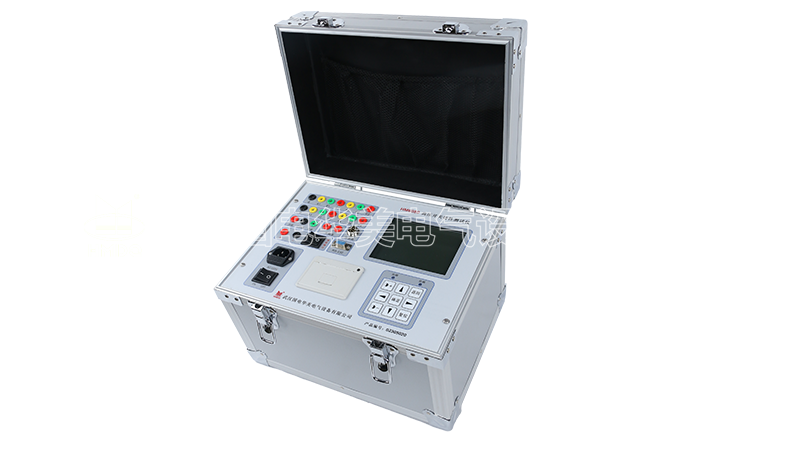

斷路器測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

功能特點

性能

1. 時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2. 重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3. 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分
4. 閘反彈幅值。
5. 速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
6. 行程：總行程，開距，超行程，過沖行程，反彈幅值。
7. 電流：分、合閘線圈的分、合閘電流值、電流波形圖。
8. 儲能：在儀器的設置界面，打開電壓調整功能后，屏幕顯示當前電壓值。上下鍵細調，左右鍵粗調。調整到所需電壓后，保持這個界面不動，打開儲能開關，就有輸出。
9. 動作電壓：機內提供DC20～256V/15A數字可調斷路器動作電源，自動完成斷路器
10. 的低電壓動作試驗，測量斷路器的動作電壓值。

1. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2. 超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
3. 直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
4. 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5. 主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6. 主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7. 中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
