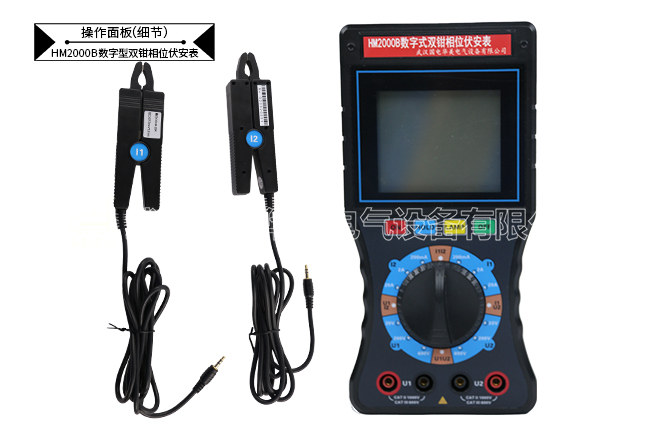

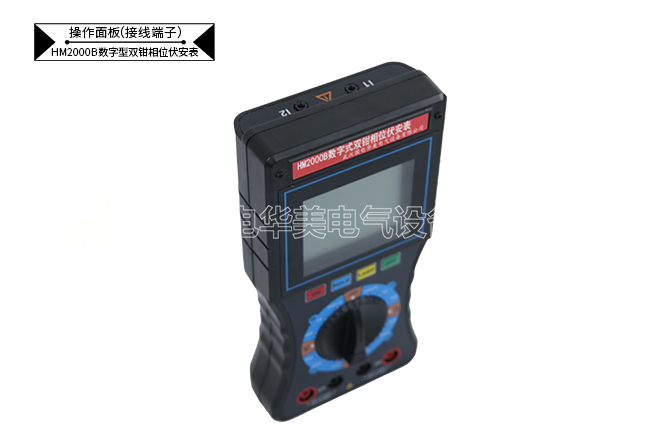

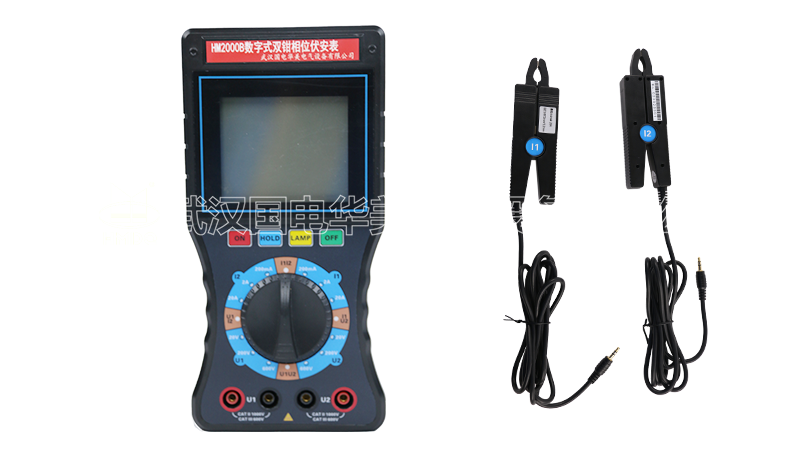

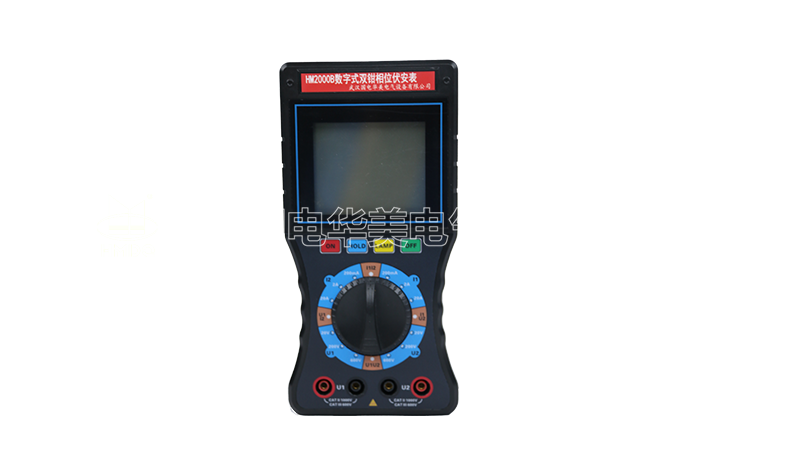

HM2000B 數字型雙鉗相位伏安表

產品簡介

HM2000B數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。

功能特點

1.結構精巧，使用方便
手持式結構；
在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2.分辨率高
電流分辯率達0.1mA；電壓分辯率0.1V。
3.低功耗
該相位表微功耗設計，且具有電池電壓檢測功能。

技術參數

1.1 參比工作條件
(a)環境溫度：(23±5)℃
(b)環境濕度：(45～75)% RH
(c)被測信號波形：正弦波、β=0.02
(d)被測信號頻率：(50±0.2)Hz
(e)被測載流導線在鉗口中的位置：任意
(f)測量相位時被測信號幅值范圍：100～220V、0.5A～1.5
(g)外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
1.2.1 交流電壓(見表1)

表1：交流電壓測量誤差
量限	分辨率	基本誤差極限
20V	0.01V	±（1.2%RD+2）
200V	0.1V	±（1.0%RD+2）
500V	1V	±（1.2%RD+2）

1.2.2 交流電流(見表2)

表2：交流電流測量誤差
量限	分辨率	基本誤差極限
200mA	0.1mA	±（1.0%RD+2）
2A	1mA
10A	10mA

1.2.3 相位
U-U、U-I、I-I(見表3)

表3：工頻相位測量誤差
范圍	分辨率	基本誤差極限
0～360°	1°	±3°

測U1-U2相位時電壓輸入回路阻抗：40KΩ
二、工作誤差
2.1 額定工作條件
(a)環境溫度：（0～40）℃
(b)環境濕度：（20～80）% RH
(c)被測信號波形：正弦波、β=0.05
(d)被測信號頻率：（50±0.5）Hz
(e)被測載流導線在鉗口中的位置：任意
(f)測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2 相位時：10mA～10.00A
測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
(g)外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
在 1.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

參考標準

GB/T 7676.5-2017
