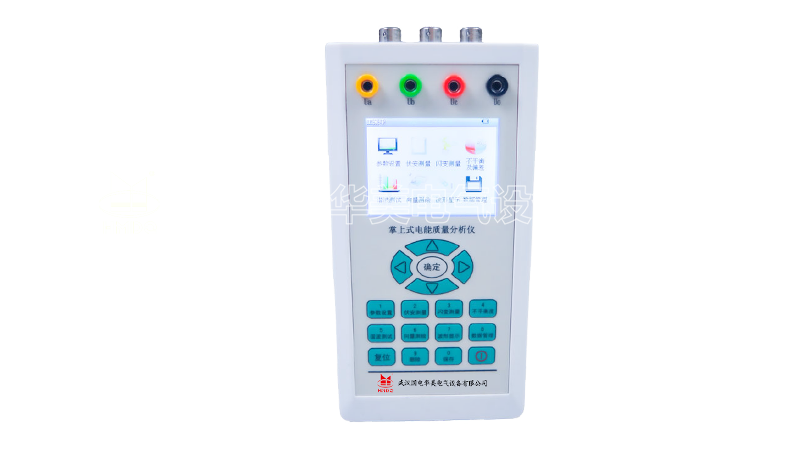

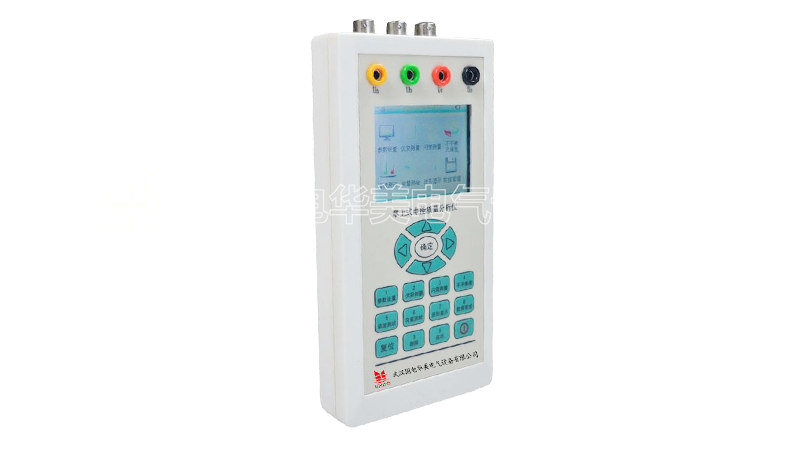

HM35B 手持式電能質量分析儀

產品簡介

功能特點

1.安全可靠
電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅在使用上安全、可靠和方便，而且大大提高了抗干擾能力。
2.使用方便
便攜式結構，尺寸小、重量輕、一個人即可攜帶儀器到現場測試；內置高性能鋰電池，無需外接電源。
3.精度高
諧波符合國標A級儀器要求。對諧波、三相不平衡度、閃變和波動均采用基準算法，無近似計算，采用高精度A/D（16位），同時采樣，采集速率12.8 kHz。
4.軟件功能強
采用DSP+ARM+CPLD內核，處理速度快，軟件功能豐富，使GL-35B適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

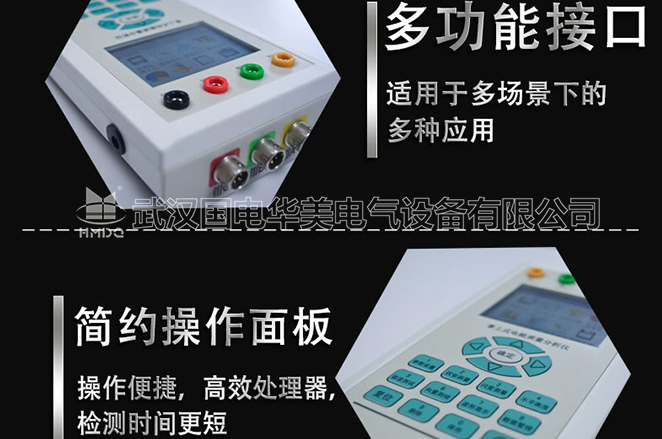

5.通訊接口
提供USB接口，便于與筆記本電腦進行通訊傳輸數據。
6.測試參數多

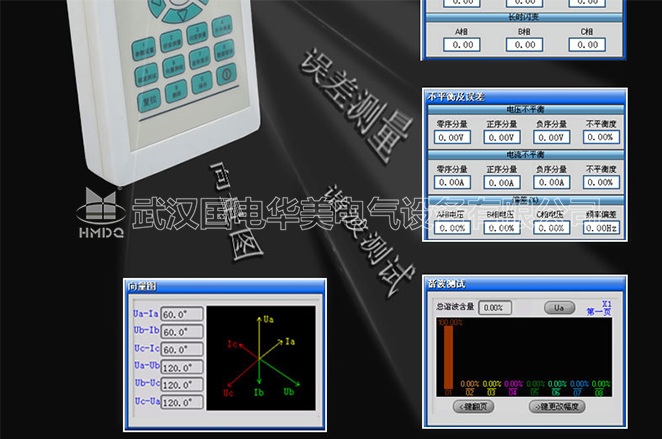

系統頻率、電網諧波、三相電壓不平衡度、電壓波動與閃變、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-63次諧波、真功率因數等全部電能質量五大國標規定的參數。
7.大容量存儲
內置32MB內存，用戶可以配置不同的保存時間步長，有5秒鐘、15秒鐘、30秒鐘、1分鐘、2分鐘、5分鐘、15分鐘、30分鐘等。

技術參數

測量范圍	45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80%F.S.
測量誤差	≤0.01Hz
輸入電壓量程	10-480V
輸入電流量程	5A，其他量程可以根據用戶要求選配
基波電壓和電流幅值	基波電壓允許誤差≤0.2%F.S. 基波電流允許誤差≤0.2%F.S.
基波電壓和電流之間相位差的測量誤差	≤0.5°
諧波電壓含有率測量誤差	≤0.1%
諧波電流含有率測量誤差	≤0.2%
三相電壓不平衡度誤差	≤0.2%
三相電流不平衡度	≤0.5%
功率、功率因數	≤0.5%
閃變	0.5%
電壓波動	5%
裝置接口（擴展功能）	GPS硬對時，IRIG-B碼對時或者秒脈沖對時信號
工作時間	內部電池可以連續工作5小時
外形尺寸	300×225×135（長×寬×高）
重量	0.5kg

參考標準

GB/T 12325-2008、GB/T 14549-1993
