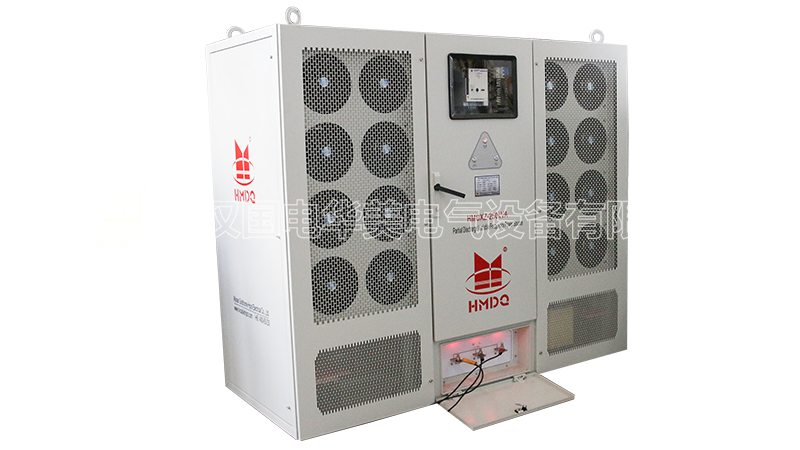

HMBP 無局放變頻電源

產品簡介

無局放變頻試驗電源具有抗電場力，在強電場干擾下，測量精度與控制保護滿足要求。具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。
HMBP無局放變頻電源采用光纖控制，隔離，很大程度保證了試驗人員的安全；變頻電源采用模塊串并聯的方式實現大電流、高電壓的輸出，極大程度地減小了電源體積、減輕了電源重量，非常便于現場試驗，是電氣設備的交流耐壓試驗和局放試驗電源的理想選擇。

功能特點

無局放變頻電源裝置采用線性功率放大的原理將可變頻的標準正弦波信號，轉化成大功率的試驗電源，波形失真度小，局部放電量小于10pC滿足局部放電耐壓試驗的需要。
無局放變頻電源體積小、重量輕，可以移動，適合現場使用。
電源具有缺相保護、欠壓保護、過壓保護、溫度保護、短路保護、過流保護、功效保護等多重保護措施。當任何一種保護動作時，電源立即將輸出電壓降為0同時斷開主回路電源，確保試驗安全。
控制儀與電源部分采用光纖連接，保證試驗人員與高壓完全隔離。
選用大風量風機和散熱面積較大的散熱器，同時采用合理的風道設計，保證電源在額定功率下長時間工作。

技術參數

供電電壓和頻率:三相380V±15%；50Hz（供電電源局部放電干擾水平小于20pC）
供電電源容量:大于60kVA
額定輸出功率:50~300kW（輸出有功功率）（可定制）
額定輸出電壓:0～350V，連續可調
額定輸出電流:143A
輸出相數:單相
輸出波形:純正正弦波
輸出波形畸變率:≤1.0％
輸出電壓不穩定度:≤1.0％
冷卻方式:強迫風冷
頻率可調范圍:20Hz～300Hz
輸出頻率分辨率:0.1Hz
輸出頻率不穩定度:≤0.5％
噪音水平:≤80dB
局部放電量:<5pC
允許運行時間:額定容量下允許運行時間≥1小時
允許溫升:在額定負載下，連續工作180min，出風口溫升≤45K

參考標準

GB1094.3-2003，IEC60076-3:2000
