HMCXZW(JZ) 集裝箱式無局放串聯諧振試驗系統

產品簡介

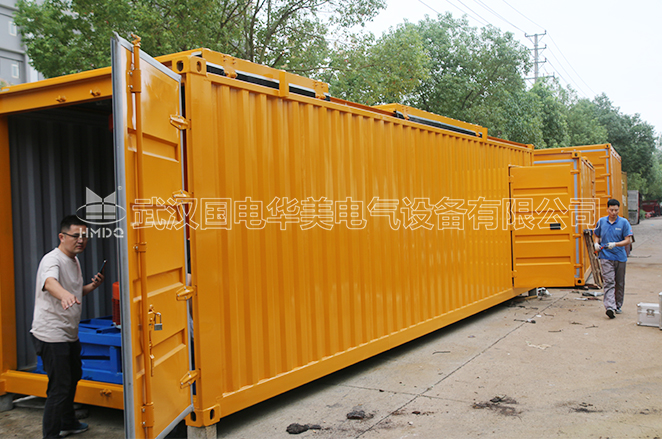

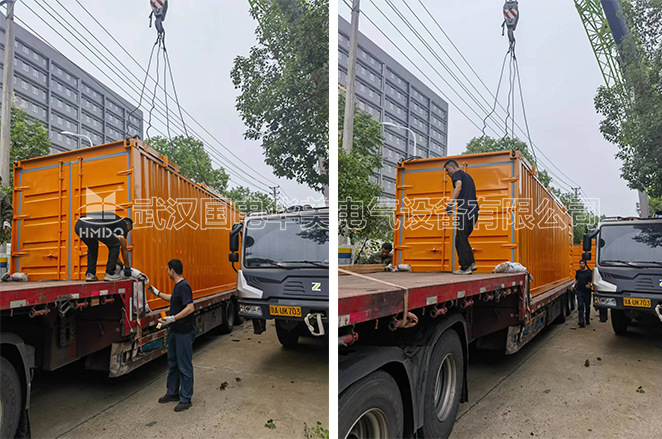

HMCXZW(JZ)系列集裝箱式無局放串聯諧振試驗系統是將變頻或調感無局放串聯諧振試驗裝置的組件安裝固定在1個或2個集裝箱內，集測控操作室與成套試驗裝置一體化布線設計，內部固化連接試驗線及配電電源箱等，目的是快速運輸、快速連接試驗，降低野外儲運風險，是一種快捷型現場交流耐壓試驗裝置，減輕了電建工程單位和電力修試單位人員的勞動強度，適合野外作業。

功能特點

搭載用于GIS 、開關、電流互感器、套管交流耐壓試驗的諧振試驗系統；
搭載用于XLPE交聯電纜的變頻諧振試驗系統；
搭載用于電力變壓器的局放及感應耐壓試驗的變頻諧振試驗系統；
搭載用于大容量發電機組定子交流耐壓試驗的工頻調感諧振試驗系統；

技術參數

集裝箱式諧振系統的基本布局:

集裝箱測控觀察室：含試驗裝置的測控單元，如控制箱或測控電腦、峰值表、局放儀等；

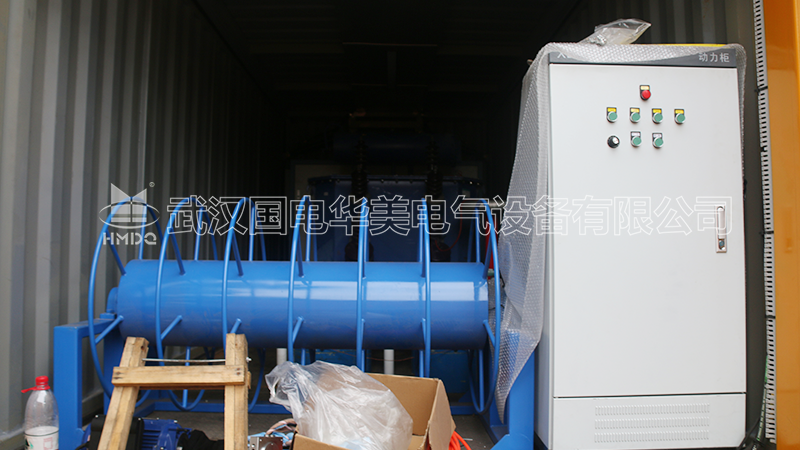

高壓試驗設備集成區：含（無局放或常規型）變頻電源、高壓（無局放）勵磁變壓器、高壓試驗電抗器、高壓電容分壓器等；
配電電源單元：涉及控制室照明、空調、測控室用配電回路；
測試附件倉儲區：涉及外部試驗連接線及附件、必要測試和安裝工具的倉儲等；
部分規格可選用電動液壓推進裝置；使高壓區設備自動伸縮移至戶外或收入艙內；

參考標準

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
