HM5050 變壓器綜合測試臺

產品簡介

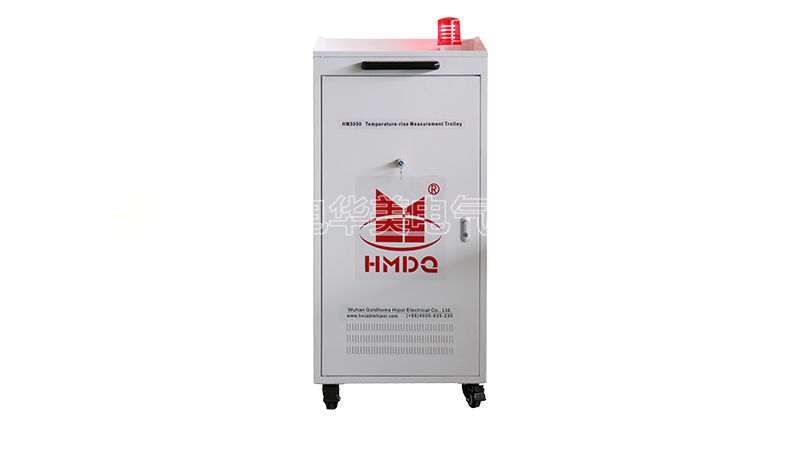

全自動變壓器綜合測試系統是專為電力變壓器生產、檢測及科研單位設計的高精度智能化測試設備。本系統集空載損耗、負載損耗、溫升試驗、工頻耐壓等多項功能于一體，支持自動化操作與數據管理，可滿足 GB 1094 系列、IEC 60076 系列等國內外標準要求，適用于油浸式、干式、非晶合金等多種類型變壓器的出廠試驗。

功能特點

1.高精度與智能化

采用0.05級標準互感器及0.1級功率分析儀，確保測量精度符合國家標準。
工控機軟件（V1.0）支持?jǐn)?shù)據自動采集、計算及生成A4標準報告，減少人工干預。

2.安全性與可靠性

四級保護機制：輸入級、輸出級、測量級、試品級保護，結合過流/過壓/短路保護功能。
機械與電氣互鎖：防止誤操作，緊急停止按鈕可快速切斷主回路電源。

3.操作便捷性

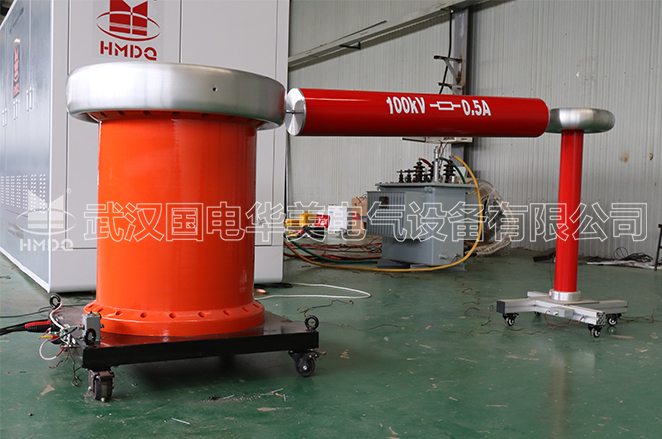

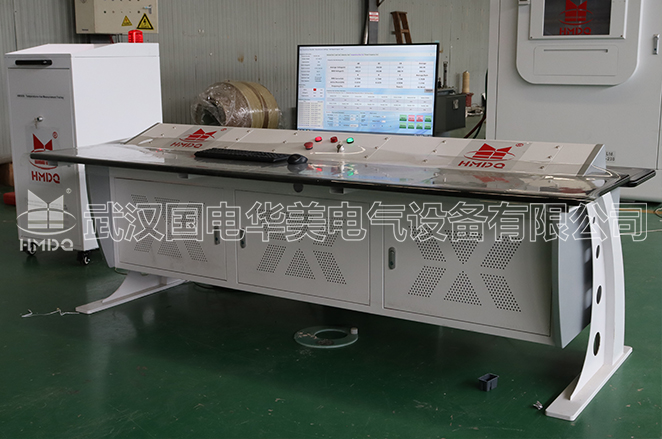

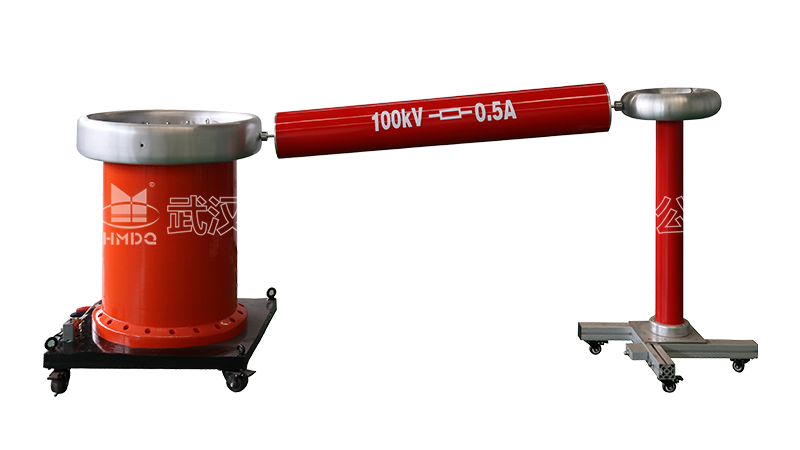

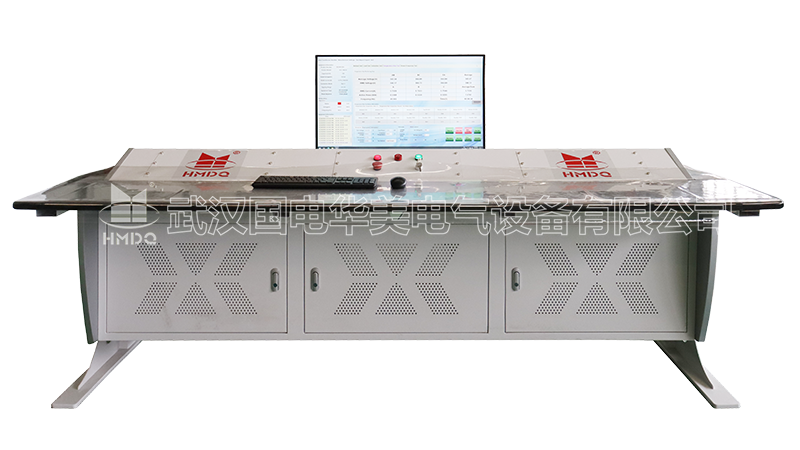

主控制臺集成遠程控制、參數設置、狀態顯示功能，支持一鍵切換試驗項目。
外接線標準化布局，減少人工接線頻次，提升測試效率。

4.模塊化設計

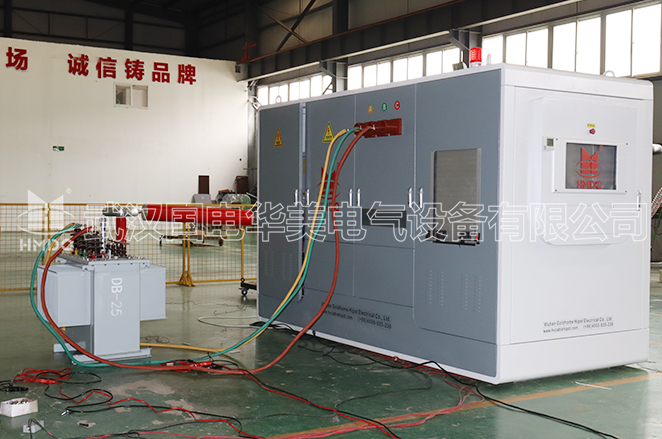

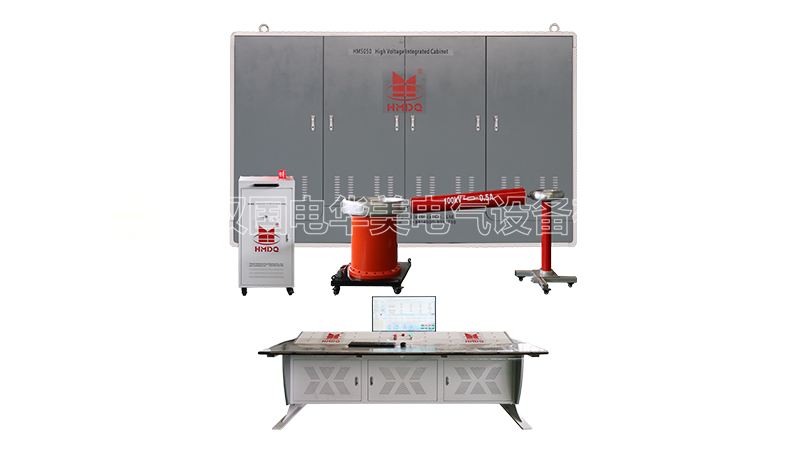

系統由主控制臺、三相變頻電源、高壓電容補償柜等模塊組成，支持靈活擴展與維護。

技術參數

1.主控制臺（控制柜）技術參數

參數	規格
尺寸	控制臺2500mm×1000mm×780mm、控制柜3200mm×1500mm×1800mm
重量	控制臺180kg、控制柜3.3噸
電壓表精度	0.5 級（0～650V）
電流表精度	0.5 級（0～400A/5A）
顯示方式	數字表頭 + 工控機軟件
總輸入電源	AC400V±10%、60Hz±1Hz；總輸入電流288A。

2.三相變頻電源技術參數

參數	規格
容量	200kVA
輸出電壓	低檔 0.1V-462V，高檔 0.1V-1000V
頻率范圍	45～200Hz（定頻模式）
波形失真度	≤2%（阻性負載）

3.高壓互感器技術參數

類型	規格
電流互感器	600、300、100、50、25、10、A5/1A，0.05 級，AC6kV 工作電壓量程范圍0.05A～720A
電壓互感器	6、3、2、1、0.5kV/0.1kV，0.05 級，AC6kV 工作電壓量程范圍0.05kV～7.2kV

4.中間變壓器技術參數

參數	規格
產品型號	ZB-400kVA
額定容量	400kVA
額定電壓	800V/2400V/8400V
額定頻率	60Hz
相數	三相
聯接組別	Dy11
冷卻方式	ONAN
阻抗電壓	3.85%
絕緣水平	L175 AC35
總重量	1385kg

5.補償電容器技術參數

參數	規格
總?cè)萘?/td>	720kVar
電容器額定工作電壓	AC450V
電容器組輸出電壓	并聯0～450V、串聯0～900V
電容器組輸出電流	并聯輸出0～923A 串聯輸出0～115A

6.功率分析儀技術參數

參數	規格
電壓測量	10～500V，精度0.2級
電流測量	0.1～1A，精度0.2級
功率測量	U*I,精度0.5級
功率因數測量	0.020～1.000，精度0.5級
頻率測量	40～300Hz，精度0.5級
工作電源	AC220V±10%、頻率60Hz±1Hz
