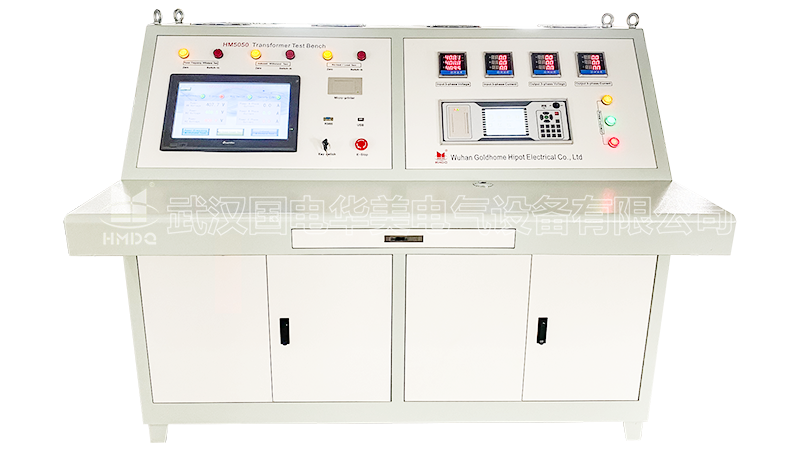

HM5050 變壓器特性綜合測試臺

別名：變壓器綜合測試系統、變壓器性能綜合試驗臺

產品簡介

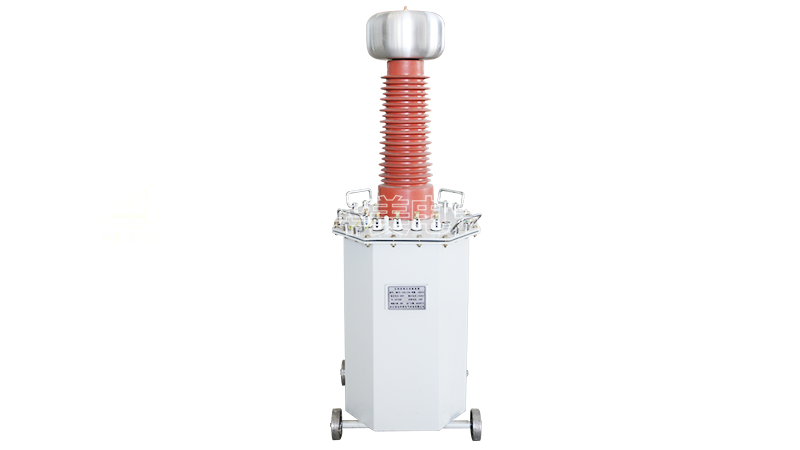

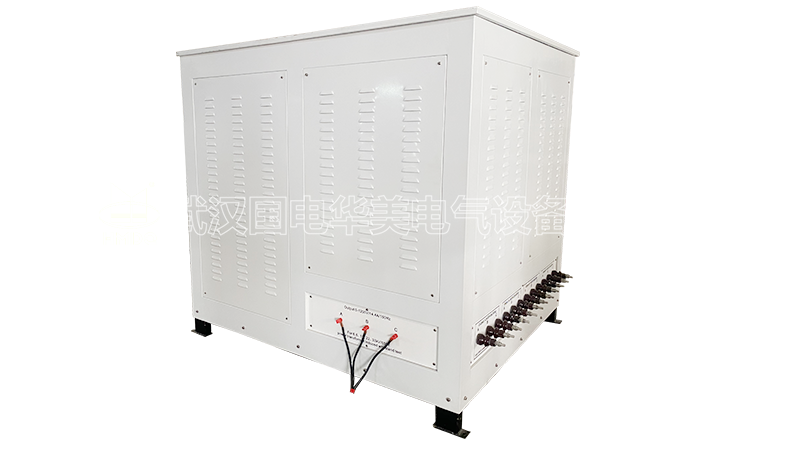

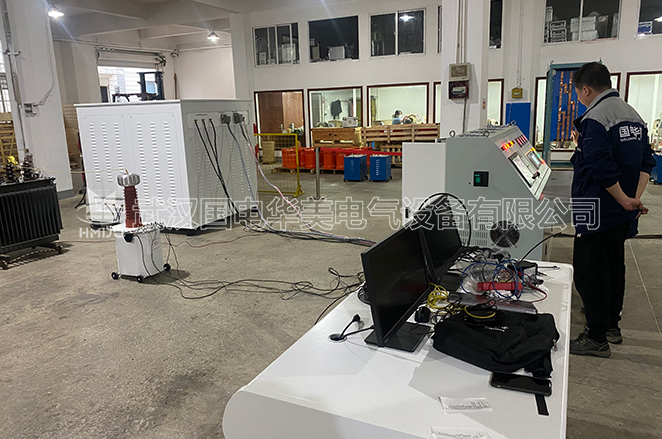

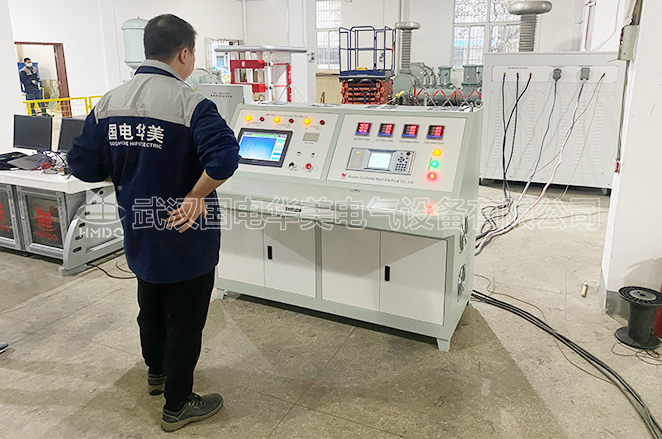

HM5050系列變壓器特性綜合試驗臺適用于供配電系統、變壓器制造廠、工礦等企業單位。該試驗臺集變壓器多項試驗功能于一體，具有變壓器各項試驗控制、監視、測量、保護等多種功能。該系統操作簡單直觀、性能可靠、測量數據準確。能準確測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并自動換算到額定電壓下的空載損耗、額定電流下和溫度下負載損耗和阻抗電壓百分比。另外該系統還可安全可靠完成變壓器工頻耐壓試驗、感應耐壓試驗以及變壓器溫升試驗。為檢測或修造變壓器提供可靠的數據。

功能特點

可設定電壓電流比率，PT、CT自動量程切換，測量值直接顯示
采用高檔的處理器，使用獨特科學的算法進行運算和處理，模數轉換采用高精度快速A/D轉換器，模擬信號的調節也采用了目前先進的處理技術，確保儀器高性能、高精度、高可靠性
采用Access數據庫保存原始數據，可方便的將被試驗設備的全部參數、試驗數據、環境溫度、試驗日期等資料一并存儲，形成設備檔案，便于日后查詢分析
具有過載報警指示，線路接錯保護，誤操作保護、過壓、過流保護等功能

技術參數

項目	測量范圍（根據定制要求變化）	相對誤差
電壓	0.1～600V	±(0.2%讀數+0.1%量程)
電流	0.1～200A	±(0.2%讀數+0.1%量程)
功率	U*I	±(0.2%讀數+0.1%量程)
功率因數	0.1～0.9999	±3個字
電源	AC220V±10%　　　　　　　　　　　50Hz±2%
使用環境	工作溫度范圍0～40℃　　　　　　　相對濕度30%～90%
體積	2500╳1060╳1500(mm)（根據定制要求變化）
重量	100kg~1000kg（根據定制要求變化）

參考標準

GB 1094.1-2013，GB 1094.2-2013，GB 1094.3-2017
