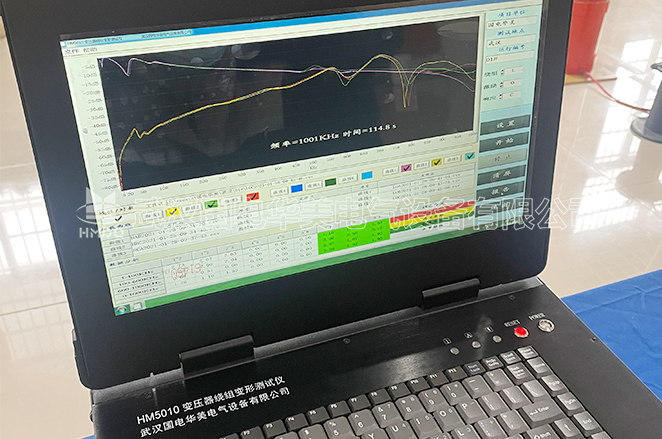

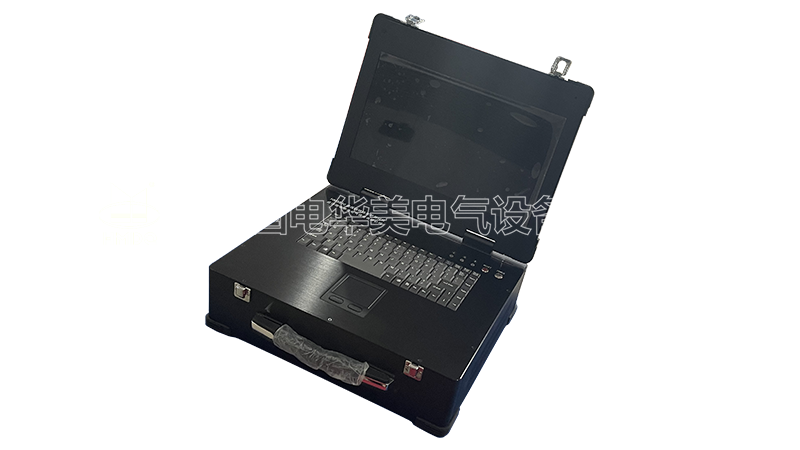

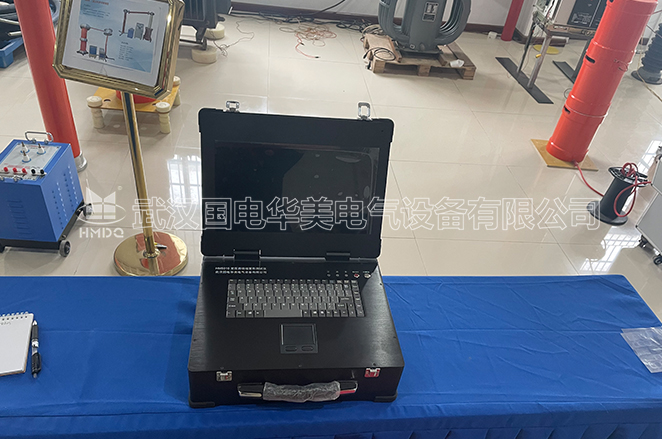

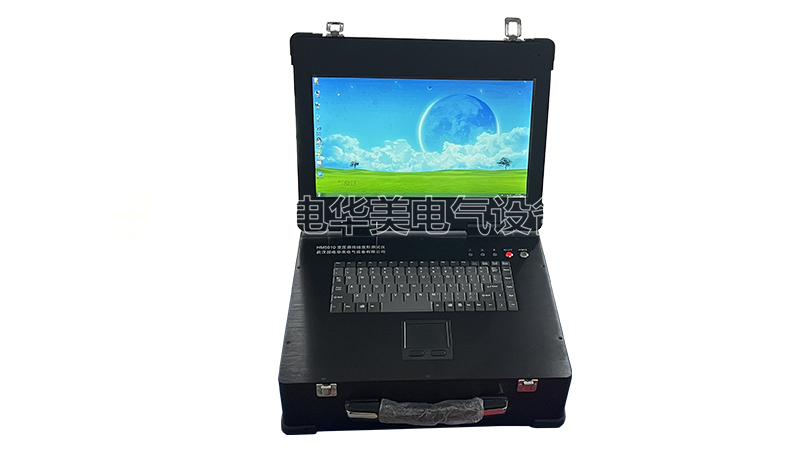

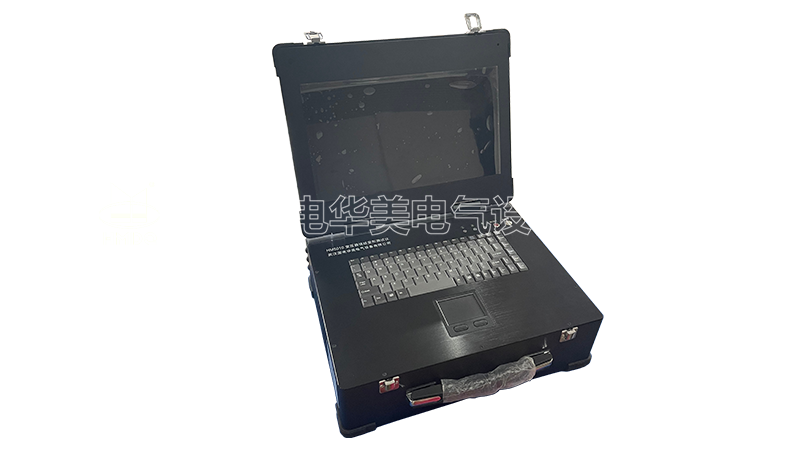

HM5010 變壓器繞組變形測試儀

產品簡介

電力變壓器在運輸過程中有可能因外部原因?qū)е妈F心發生位移。在運行過程中不可避免的要遭受各種故障短路電流的沖擊。在短路電流產生的強大電動力作用下，可能導致變壓器繞組發生局部扭曲、鼓包或移位等永久變形現象，嚴重時將直接造成突發性損壞事故。繞組發生局部變形以后，即使沒有立即損壞，也有可能留下嚴重的故障隱患。如果一臺已經發生繞組變形的變壓器繼續運行下去，就有可能遇到過壓或短路沖擊而發生故障，有的甚至在運行中自行燒毀。因此，開展變壓器繞組變形測試對變壓器的安全運行有著重要的意義。
變壓器繞組變形測試儀，是我公司針對現場需要，在借鑒了國內外同類產品的基礎上結合我國電力系統的需要而開發的。具有多通道波形顯示，測試數據簡潔明了等特點。

功能特點

自帶液晶顯示屏，無需外接筆記本，方便攜帶。
WINDOWS操作系統，人機界面更合理，軟件數據分析一目了然。
可連續測試并顯示9條曲線。
可任意選擇測試曲線數量并生成報告。
抗干擾能力強，重復性更好。

技術參數

工作電源：?jiǎn)蜗?AC 220V±10%，50Hz
工作溫度：-10℃～80℃
工作濕度：≤90%RH，無凝露
掃頻范圍：50Hz～2MHz（可定制10MHz）
頻率精度：0.005％
掃頻方式：線性或?qū)?shù)
掃頻間隔：小于1kHz
測量頻率范圍：－100dB～20dB
掃頻激勵輸出：20Vpp
檢測精度：優于±1dB
采樣速率：80MS/s每通道
頻率精度：頻率誤差0.02Hz
測量速度：?jiǎn)蜗嗬@組1-3分鐘
輸出阻抗：50Ω
輸入端口阻抗：1MΩ
數據存儲格式： Word格式

參考標準

DL/T 911-2016
